急~~这个工装要怎么做

ranhlong · 发表于 2012-3-26 13:38

您需要登录才可以下载或查看，没有账号？注册

x

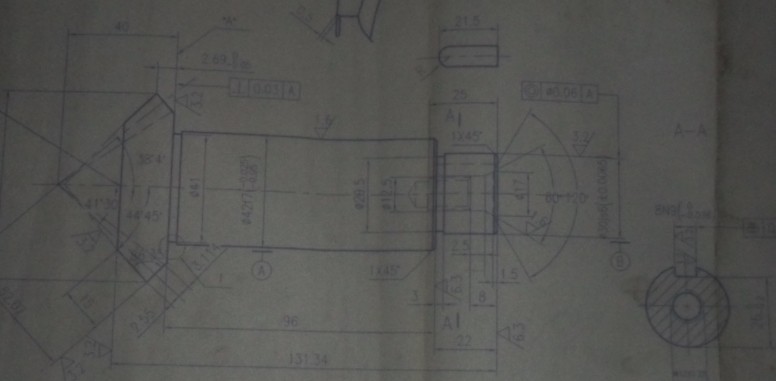

各位大师，这个工装要怎么做才能保证二次装夹位置不变{:soso__14879719496800802487_2:} ~谢谢指导

小轮需要二次装夹精切
谢谢

ranhlong · 发表于 2012-3-26 13:41

自己顶一下

hmcad602 · 发表于 2012-3-26 16:24

弹性胀套

403919101 · 发表于 2012-3-26 17:22

中间加出一台阶

ranhlong · 发表于 2012-3-26 17:30

hmcad602 发表于 2012-3-26 16:24

登录/注册后可看大图

弹性胀套

这就是弹性胀套装夹，但是需要二次装夹就订不到位了所以就想该一下不知道怎么改

ranhlong · 发表于 2012-3-26 17:30

403919101 发表于 2012-3-26 17:22

登录/注册后可看大图

中间加出一台阶

能具体点嘛~

403919101 · 发表于 2012-3-26 19:31

φ42外圆中间一段做成φ90，长20即可，算好安装距，铣齿后车掉

hujian890123 · 发表于 2012-3-26 19:51

加台阶，车掉也可以，如果没有留台阶就加个套，点四个焊点，修下台阶面

yuchunjin · 发表于 2012-3-26 20:06

两端都有中心孔吗?如果想二次装夹精度受影响不大的话,我建议还是利用两端的中心孔.

ranhlong · 发表于 2012-3-26 22:06

yuchunjin 发表于 2012-3-26 20:06

登录/注册后可看大图

两端都有中心孔吗?如果想二次装夹精度受影响不大的话,我建议还是利用两端的中心孔.

中心孔拿来怎么利用啊，现在用的工装是弹性胀套
