薄壁件的加工

pengjianyu · 发表于 2012-3-23 23:11

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 pengjianyu 于 2012-3-31 15:28 编辑

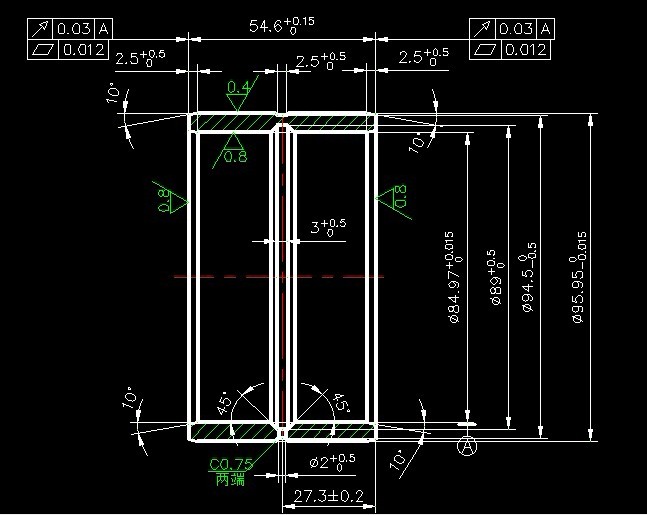

[/attachimg]请哪位高手指点一下，怎么加工才满足图纸内孔的要求！该产品是20CrMnMo的材料，渗碳淬火，HRC58--62,层深0.7，我们现在走的工艺是，锻造—粗车—精车—渗碳淬火—采用压装车内孔、端面（内孔余量0.8，车6刀，端面余量0.15）—平磨—穿心轴磨外圆，现在其他都没有问题，就是内孔失圆大，一般都是0.03左右，我就是先解决这个问题，就是想问问有没有先进的压装的工装结构，采用夹外圆更差，压力调小了，会夹持不了，稍微大点，加工完后不取下来的没有失圆，一取下来就失圆了！

yangbing · 发表于 2012-3-24 19:30

要保证圆度在0.008以内的话应该要做套类工装装夹再加工

qazxsw · 发表于 2012-3-24 20:50

这类零件可以说是一般加工出来的不合格品。

xuhaicai · 发表于 2012-3-24 22:31

这内孔圆柱度0.08，尺寸公差却只有0.015。这图纸出的……

鑫盛齿轮公司 · 发表于 2012-3-25 07:33

"圆柱度0.08",应该是小数点后面少了一个0

zl3264507 · 发表于 2012-3-25 09:27

设计图纸的人就是一个搞机械的菜鸟，+0.015，-0.015的公差都不是标准的。这个倒罢了，图纸上没有几个尺寸，圆柱度还标0.08。
真正要加工方法还是有的，要加一个工艺搭子。

罗文 · 发表于 2012-3-25 13:10

专用磨床，磁吸。以前找别人做过，圆度0.004，在0.005以内。

~@@镭_镭 · 发表于 2012-3-25 17:42

DMJ的床子能干不需要i工装

zcjpg497 · 发表于 2012-3-25 20:25

这类零件可以说是一般加工出来的不合格品。

pengjianyu · 发表于 2012-3-28 17:24

zcjpg497 发表于 2012-3-25 20:25

登录/注册后可看大图

这类零件可以说是一般加工出来的不合格品。

圆度要求0.008，圆柱度0.008，请高手指点一下撒！
