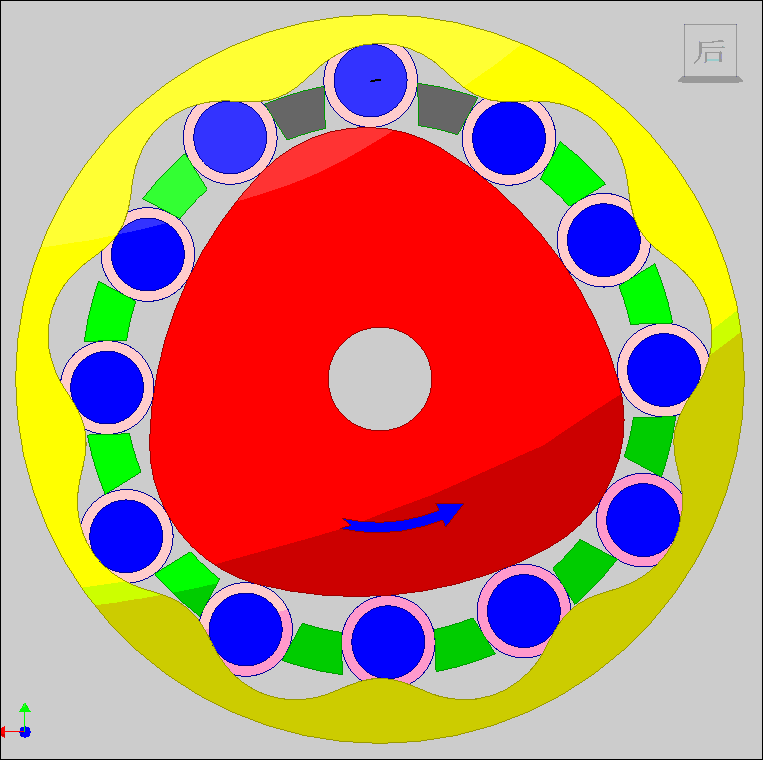

双余弦活齿行星传动原理动画

ymr3003 · 发表于 2009-4-25 18:31

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

goldfool · 发表于 2009-4-26 02:06

哥们，你悟性也实在太厉害了，我花了近八年时间研究的东西，你半个月就搞定了。佩服佩服，希望有机会合作。

ymr3003 · 发表于 2009-4-26 13:10

我公司在开发一产品（用来替代德国的），需要体积小、重量轻、效率高的减速机。近期年需求量在200-1000台左右。形成系列，产量成倍增长！由于需要电动机和手动两个输入，因此市场没有合适的减速机可选！第一步开发的减速电机要求如下：输入电机型号：YS-7124（0.37kw;1440rpm);电机输入到输出轴的传动比：（50-60）：1；手动输入到输出轴的传动比：（10-15）：1；减速机输出扭距大于200nm（减速机输出轴直径25mm）；减速机效率：90%以上；噪音：小于65db；......。
我们现在用蜗轮减速机的模式找了一减速机厂制造。因蜗轮蜗杆传动效率低，所以只是暂时的不得以而为止。有兴趣可联系我：QQ：251072910（在没有进一步合作意向之前，恕不电话联系）。我初步设计了一行星减速机，在轮坛上有，可下载参考。

ymr3003 · 发表于 2009-4-26 13:27

附初步设计ACAD图

总装SZ.rar (414.73 KB, 下载次数: 67)

ymr3003 · 发表于 2009-4-26 16:44

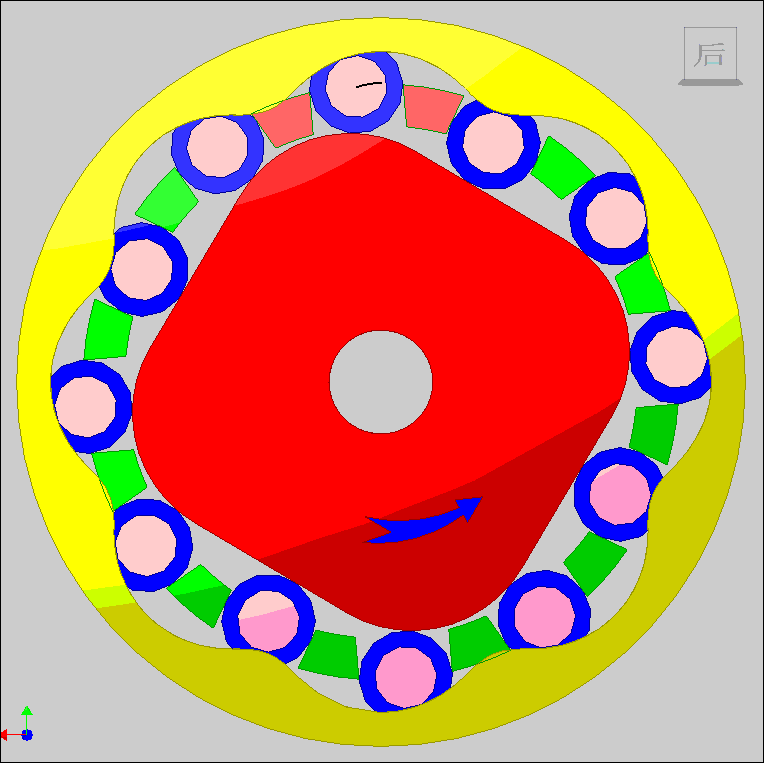

4波

ymr3003 · 发表于 2009-4-26 18:16

本帖最后由 ymr3003 于 2009-4-26 18:19 编辑

天哪!上面4波的激波器主动的话转不起来啊!!!!外圈或活齿架主动,激波器输出,或许可以!!!!

ymr3003 · 发表于 2009-4-27 10:37

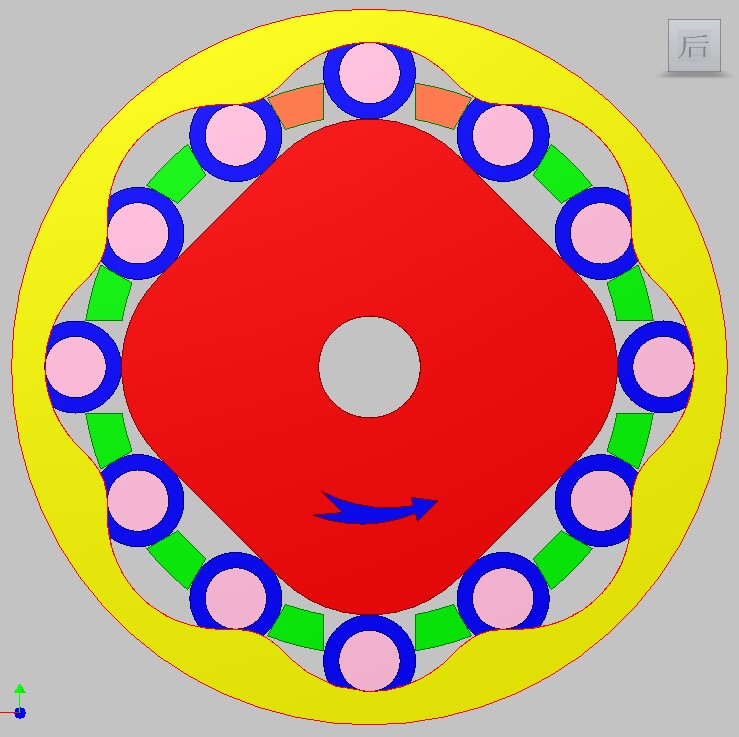

这个位置是不是自锁？

goldfool · 发表于 2009-4-27 12:08

这个位置肯定不自锁。哥们，你用的是哪个方程做的？我专利里公开了通式和两个特例。

ymr3003 · 发表于 2009-4-27 13:57

这个位置肯定不自锁。哥们，你用的是哪个方程做的？我专利里公开了通式和两个特例。
goldfool 发表于 2009-4-27 12:08

登录/注册后可看大图

我用Inventor2009动画仿真! 你的专利网址?我拜读一下!!
