紧急求助：关于平面齿轮

ygbs · 发表于 2009-4-25 17:01

您需要登录才可以下载或查看，没有账号？注册

x

我客户需要一对平面齿轮，也不知说法对不对。实际上就是齿顶角为180°的直锥齿轮，实现90°轴传动，不知哪位有相关计算公式。齿轮的照片如附件。

along2004386 · 发表于 2009-4-27 10:44

不知道你说的什么意思，是平面齿轮还是平顶齿轮？还是面齿轮，还要与它配对的东东才能看出来。

阿懵 · 发表于 2009-4-27 10:55

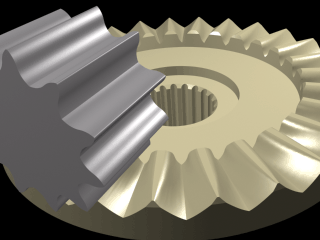

是不是这样子的？具体见附件图

阿懵 · 发表于 2009-4-27 10:56

如果是的请你找woodee斑竹帮忙！他很内行！！呵呵呵！！

userfbh888 · 发表于 2009-10-14 11:08

应该是齿条折弯成一个圆那种齿轮。传动方式是上下两个同样齿轮啮合，不是滚动！

tonnyzhang8186 · 发表于 2009-10-14 19:47

LZ：最好让你的客户给你给你个示意图呀，这样我们才好帮你呀

office · 发表于 2009-10-20 17:42

路过，帮顶

freefreemen · 发表于 2009-10-27 18:55

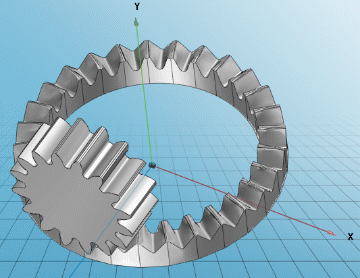

用KISSsoft画了一个:)

poxiangzi · 发表于 2009-10-27 21:17

FFM做的这个小齿轮好像是直齿圆柱齿轮，不知道是不是，动画效果很酷哦，关键是没有噪音，呵呵！

mrmrw · 发表于 2009-10-29 09:55

楼主的产品是面齿轮，也叫皇冠齿。齿轮手册上是叫圆柱齿轮端面齿盘传动。端面齿轮是在齿轮的端面上切出齿形，其顶锥角和根锥角均为90°的锥齿轮。与其配对的小齿轮为普通的直齿圆柱齿轮和斜齿圆柱齿轮，轴交角呈90°相交或交错。
具体的计算公式可参考《齿轮手册》上册10-69页。
