摆线齿廓检查

xianwolf · 发表于 2012-3-9 01:24

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

感谢齿轮论坛的坛友以及坛中的高手们，坛中的讨论对我在摆线齿轮的学习上给予了很多帮助。这里有一个问题想向版主以及高手们请教：

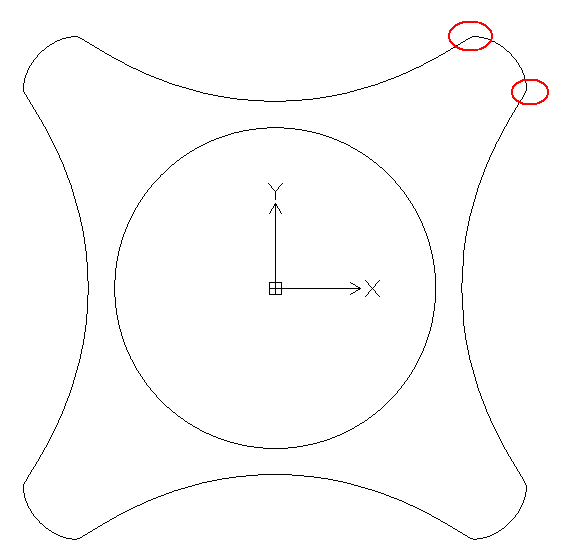

有一组内啮合摆线转子油泵的齿轮，我试着对齿轮参数进行了调整并生成了相应的齿廓曲线，但是在内齿轮齿顶与齿根轮廓交界区域，看起来似乎不连续，不知道各位有什么看法。另外，顺便请教有什么方法判断或避免出现类似的不连续现象呢？谢谢！
设计参数如下：
内转子齿数=4
内转子齿顶半径=14.0318
内转子齿根半径=7.8879
外传子齿数=5
外转子齿廓半径=12.1034
外转子创成圆半径=23.0632
内转子齿顶隙=0.05

1561720203 · 发表于 2012-3-9 12:38

偏心距是多少?

xianwolf · 发表于 2012-3-9 19:16

1561720203 发表于 2012-3-9 12:38

登录/注册后可看大图

偏心距是多少?

偏心距是3.07195，也可以从内齿齿顶和齿根半径计算得出。

freefreemen · 发表于 2012-3-9 20:18

快接近根切半径了吧

hyfjy · 发表于 2012-3-9 21:52

计算的截图：

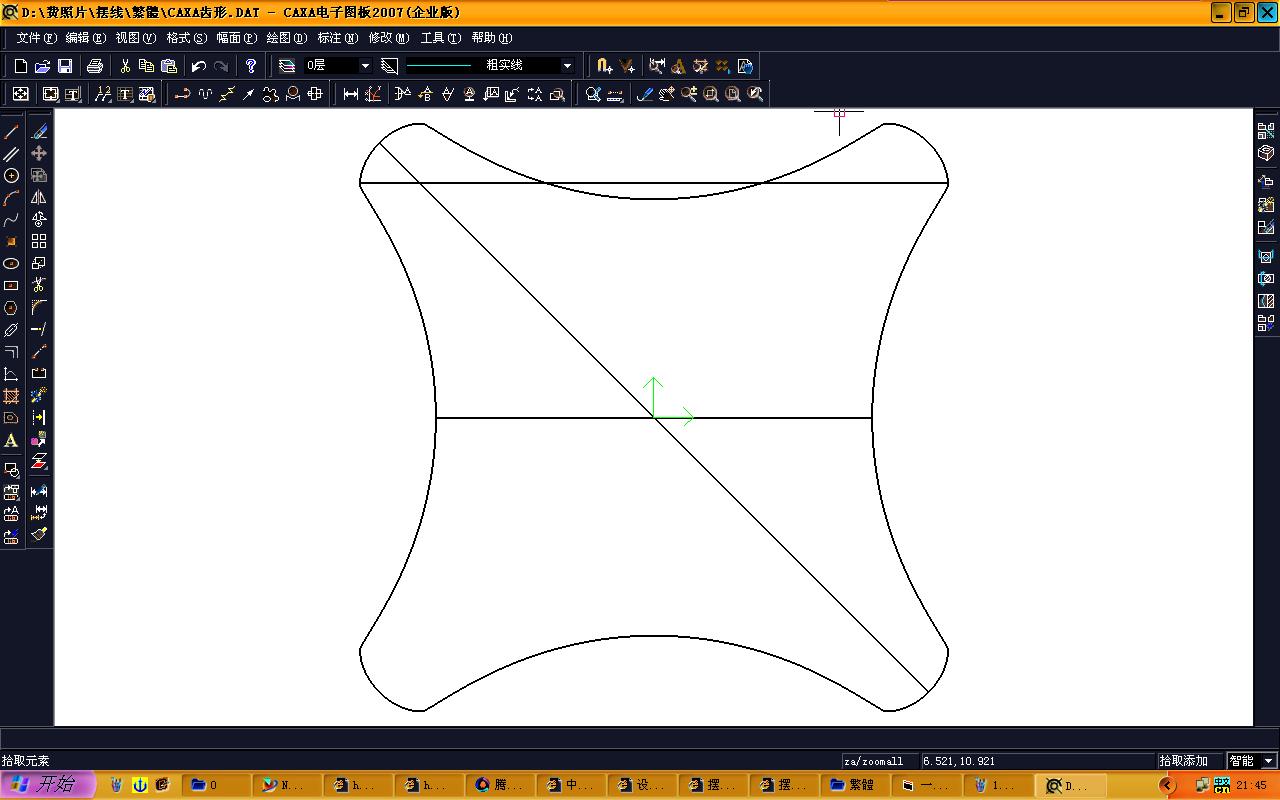

二维图：

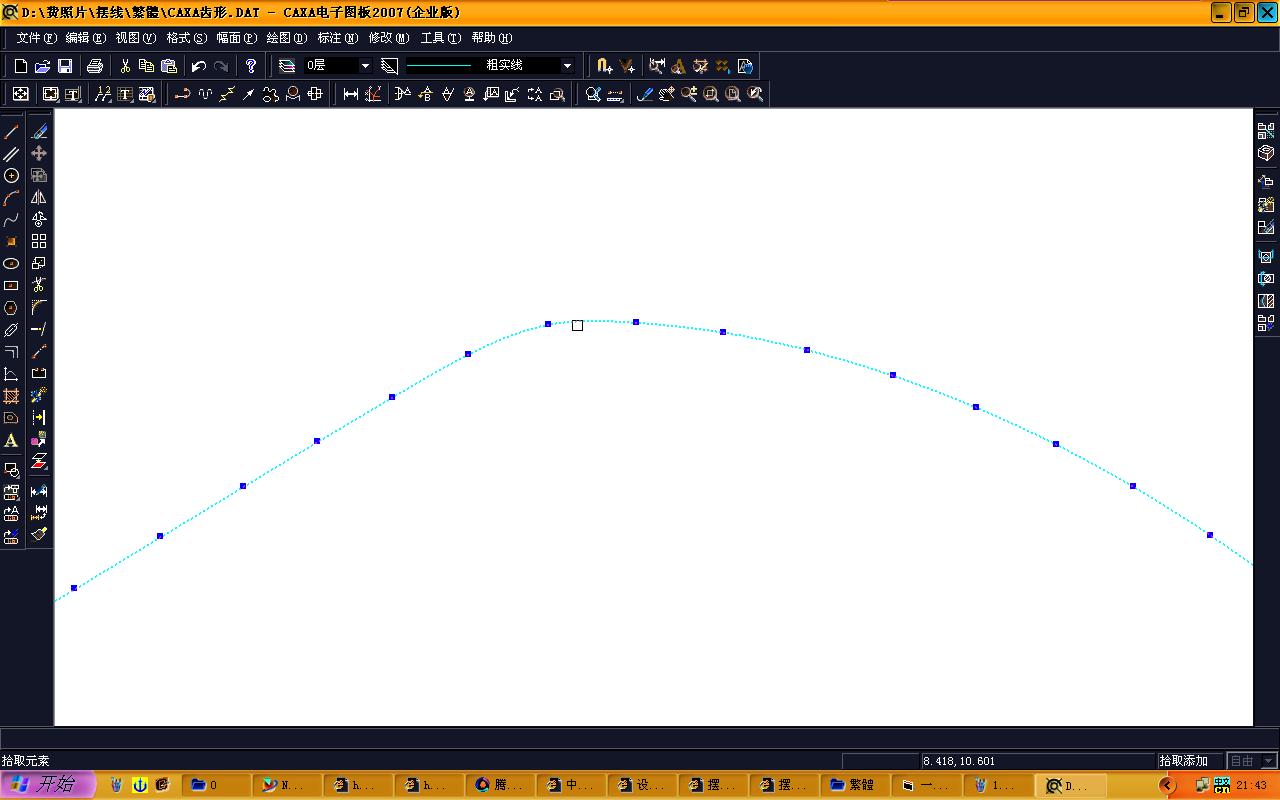

局部放大：

结论，齿顶的曲率较大，传动可能有一定的影响。

xianwolf · 发表于 2012-3-10 02:07

感谢楼上两位的分析。
在参数修改时，我特意将外转子圆弧半径调大到接近根切半径了，想看看修改后的转子是否可行。问题是针对这种齿廓设计是否有工程经验可以辅助进行判断? 亦或在生产时通过制造工艺另行处理？
摆线齿廓曲线交界处存在明显曲率跳变，而且跳变点附近的曲率都很大，个人觉得用曲率去界定设计轮廓的优劣似乎值得商榷，因为很难找到明确的标准进行推断。

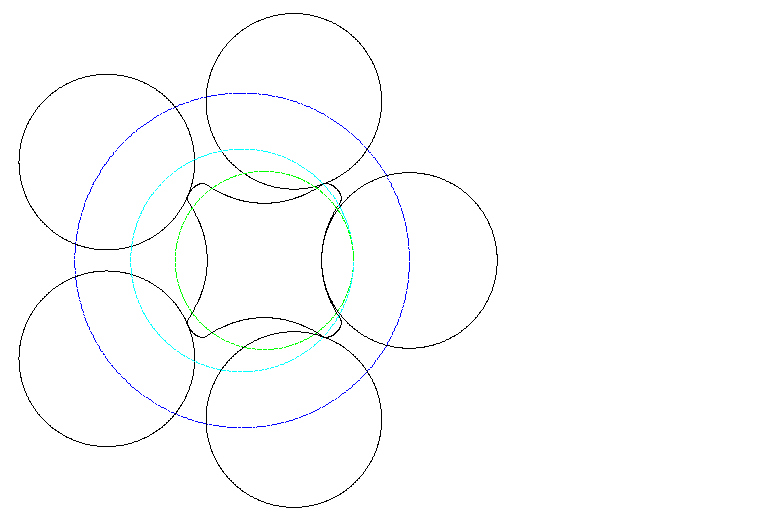

1561720203 · 发表于 2012-3-10 13:16

16443 · 发表于 2014-12-26 14:09

hyfjy 发表于 2012-3-9 21:52

登录/注册后可看大图

计算的截图：

你在帖子中计算摆线齿轮用的计算软件是自己编写的么？能否提供使用？

zhuwenyan200 · 发表于 2015-1-6 10:50

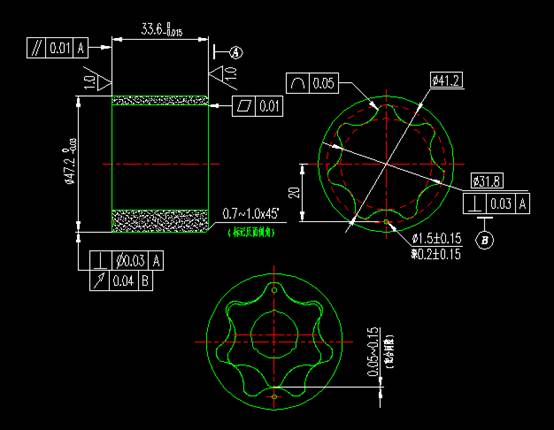

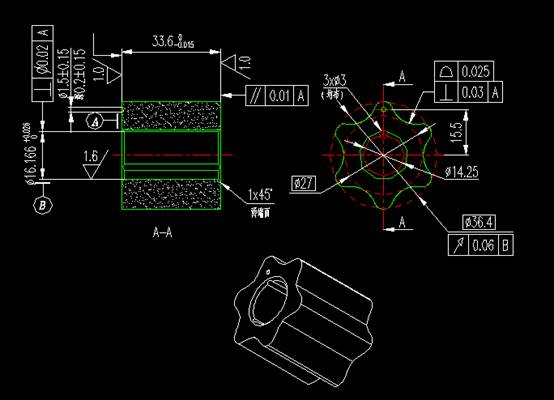

你好,摆线外转子轮廓为圆弧半径时可以计算出内传子轮廓曲线..但现在很多外转子都是非圆弧,请问这样的配套内外转子怎么绘制内,外转子的轮廓曲线,,如图所示:

londony · 发表于 2015-1-15 01:39

看看李特文的书自己推公式
