【分享】基于Solidworks的齿轮啮合线动态观察

mrmrw · 发表于 2012-2-25 16:06

您需要登录才可以下载或查看，没有账号？注册

x

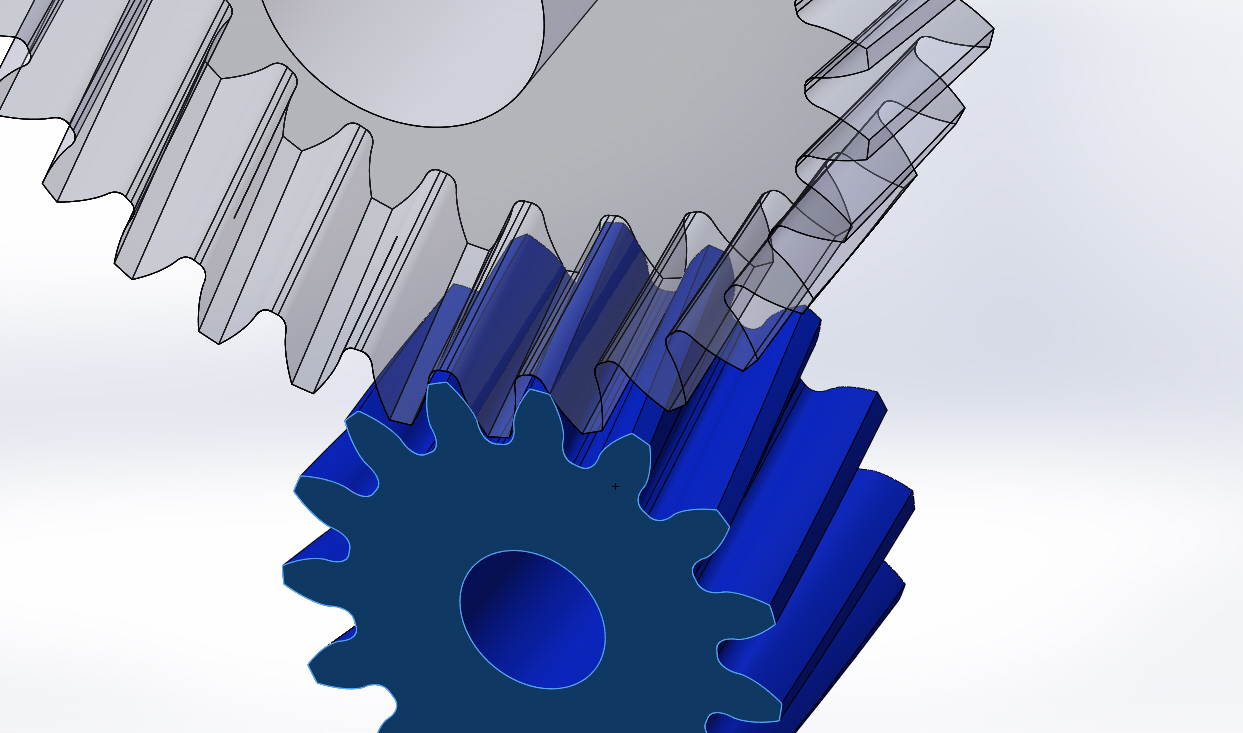

用SW的装配档建立一对斜齿轮的装配，实现齿轮正确啮合。当主动齿轮转动时，利用阴影可以观察这对齿轮啮合过程中啮合线的动态变化！
woodee版主是用UG实现的，我用SW模拟了一下，也可以实现！

woodee · 发表于 2012-2-25 17:41

嗯，这是个显示问题，能显示出0.00001的干涉区，最理想。
年前我也试用solidwork做软件的3D模型，但链接不成的问题令我放弃。
总的来说，UG的外链接还是比较开放的。

w2008tu · 发表于 2012-2-26 11:04

学习下

jiahaibin010 · 发表于 2012-2-26 14:46

都是高手，学习一下。

mrmrw · 发表于 2012-2-27 15:04

SW绘制齿形的精度还有待提高，显示精度也是不可调的，只能拖动标尺至最大的效果。这点SW比UG还是差点！

guanzaifa · 发表于 2012-3-28 08:26

好高深呀，现在正在学习中。。。。
