能帮我设计一下这个变位直齿圆锥齿轮吗？

wxy_icem · 发表于 2009-4-15 16:21

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

由于手头没GEAR WAIZAD这个齿轮模块，不知有这个模块的高手能帮我设计一下一个直齿圆锥齿轮吗？
齿数：18
大端模数：7.25
分度圆压力角：30°
变位系数：径向：-0.3124
切向：0
大端分度圆直径：130.5
齿顶高：4.9
齿全高：14
齿根圆角直径：2.175
大端分度圆理论弧齿厚：8.777
齿侧间隙：02-0.3
齿宽：34.5

配对齿轮齿数：11
轴交角：90°

请高人帮帮忙，这个是负变位系数的齿轮，不知改模块能否生成成功了

woodee · 发表于 2009-4-15 22:05

齿高和齿宽跟你计算的对不上。

给一3D供参考：

BG1118.rar (671.79 KB, 下载次数: 51)

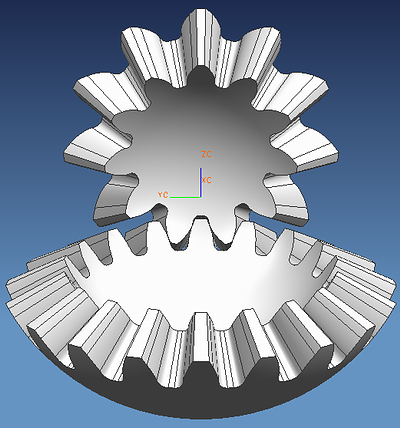

图示：

stjshu · 发表于 2009-4-18 08:12

本帖最后由 stjshu 于 2009-4-18 08:13 编辑

图号: 1 ; 2 齿轮加工参数校核计算：
                                       校核日期：04-18-2009 8:10:38: AM
         两齿轮相交角Ε＝90°
         机床选用刀具压力角与被加工工件压力角相同! 机床选用刀具压力角α刀 = 30°
         等隙齿轮
         齿轮齿数                Z1 = 11 ;          Z2 = 18
         模数                      M = 7.25
         分度圆压力角          αf = 30°
         齿高系数                f = 1
         径向间隙系数             c = 0.2
         径向变为系数          ξ1 = 0.3124 ;    ξ2 = - 0.3124
         切向变位系数             t1 = 0 ;    t2 = 0
         节锥角                ψ1 = 31°25'46”;  ψ2 = 58°34'14”
         引用齿数                Zy1 = 12.8914 ;    zy2 = 34.5191
         引用齿数和             Zyc = 47.4105
         齿顶高                he1 = 9.5149 ;       he2 = 4.9851
         齿根高                hi1 = 6.4351 ;       hi2 = 10.9649
         齿全高                   h1 = 15.95  ;    h2 = 15.95
         分度圆直径             df1 = 79.75  ;    df2 = 130.5
         引用分度圆直径       Dfy1 = 93.4627 ; Dfy2 = 250.2637
         基圆直径                D01 = 69.0655 ;    D02 = 113.0163
         引用基圆直径          D0y1 = 80.941 ; D0Y2 = 216.7347
         齿顶圆直径             De1 = 95.9878 ;    De2 = 135.699
         引用齿顶圆直径       Dey1 = 112.4925 ; Dey2 = 260.2339
         齿根圆直径             Di1 = 68.7681 ;    Di2 = 119.0647
         引用齿根圆直径       Diy1 = 80.5925 ; Diy2 = 228.3339
         变位后节锥母线长       Lf = 76.4695
         齿顶角                αe1 = 7°5'34”;  αe2 = 3°43'48”
         齿根角                αi1 = 4°48'37” ; αi2 = 8°9'36”
         顶圆锥角             ψe1 = 39°35'22”; ψe2 = 63°22'50”
         根圆锥角             ψi1 = 26°37'10”; ψi2 = 50°24'38”
         锥定端距                LK1 = 60.2885 ;    LK2 = 35.6213
         节圆弧齿厚             Sf1 = 14.0036 ;    Sf2 = 8.773
         节圆弦齿厚             Csf1 = 13.9512 ; Csf2 = 8.7712
         节圆弦齿高             hf1 = 10.0394  ;    hf2 = 5.062
         测量节圆最小弦齿厚    LCsf1 = 13.8012 ; LCsf2 = 8.6212
                     齿宽          B = 34.5
         格利森推荐侧隙          CnT = 0.1778 - 0.2286
               图纸侧隙          Cn1 = 0.2 - 0.3 ; cn2 = 0.2 - 0.3
         齿顶圆压力角          Dαe1 = 43°59'5”;Dαe2 = 33°36'28”
         齿顶圆压力角渐函数 invαe1 = .19749654;invαe2 = .07802794
         分度圆压力角渐函数 invαf = .05375149
         齿顶圆弧齿厚          se1 = .6846 ;    se2 = 2.8049
         齿顶圆弦齿厚          cse1 = .6846 ;    cse2 = 2.8048
               啮合系数             ε = 1.27502580383499
               齿顶系数             f1 = 1.3124; f2 =  .6876
         粗切摇台摆角          Wc1 = 0°0'0”; Wc2 = 0°0'0”
         精切摇台摆角          Wj1 = 32°23'16”; Wj2 = 40°13'33”
         刨刀夹角                λ1 = 8°0'6”; λ2 = 7°56'55”
         刨刀并刀量          csfd1 = .166238 ;    csfd2 = .166238
         定值 75 挂轮滚比       ω1 = 0.2802763; ω2 = 0.2784193
         齿轮根切
   仅供参考
QQ917869446

wxy_icem · 发表于 2009-4-18 08:39

谢谢版主这么热心！
不知版主是用gearwizard模块生成的，还是自己设计一个齿轮库，待需要的时候改参数生成的

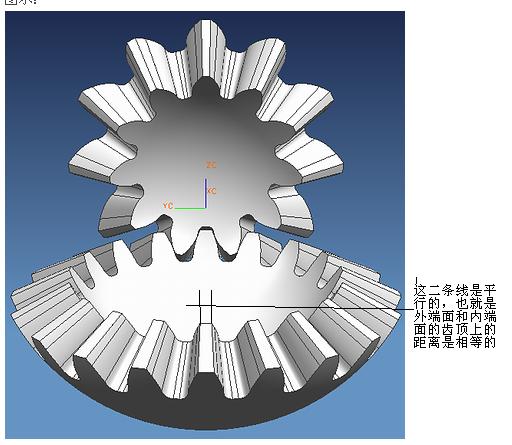

对于齿高，我也觉的奇怪，我用SOLIDWORKS 的GEARTRAX模块设计的时候，如果齿顶高为4.9的时候，齿全高好像有15.多了，我也对不上，这些数据是对方提供的2D图工程图上有标称的数据，是汽车后桥的一个齿轮上用的。对于您绘制的图形看，跟我手头上的实物有差别的，外端面和内端面齿顶上的距离是相等的，也就是齿顶上的二条线看起来是平行的，从你的图上看齿面轮廓是用二段线连接起来，请问一下渐开线不是用方程输出，是一根连续的曲线吗？

wxy_icem · 发表于 2009-4-18 08:46

谢谢stjshu 的校核计算，从你的校核计算中18齿的齿全高也是15.95，也就是跟我的图纸对不上，版主的计算也对不上，不知是我图纸有问题吗？
另你的计算是用什么软件计算的了

china-suyang · 发表于 2009-4-18 15:34

版主，你那图形是怎么画出来的呀？可不可以单个画一下呢？

woodee · 发表于 2009-5-11 10:14

wxy_icem 你好！
我是自己编的。
由于采用等收缩齿，所以齿顶宽度可能与你的实物不同吧。
齿廓分两段，上小段是修缘段，下端是正常渐开线段。

china-suyang 你好！
单个画是什么意思呢？
锥齿轮，如果轴交角都是90度，那么与不同齿数相配合的同一齿数的齿轮，是有很大不同的。

jingshi · 发表于 2009-6-11 10:52

本帖最后由 jingshi 于 2009-6-11 11:01 编辑

计算方法是很多，只要是要看看你的理论设计选用的是哪些参数，具体你给全是可以计算的。
软件是自己编写的，把工作时应用的计算，编到一起，应用。
在实际加工要看操作者怎么控制，起加工结果也大不相同的。
另外修缘最好是应用在调整上，那样我认为才能发挥起最大作用的。
接触最为理想。
