关于如何保证滚齿的芯轴与齿轮孔的配合精度

yccando06 · 发表于 2012-1-14 17:28

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

请教各位大侠

关于如何保证滚齿的芯轴与齿轮孔的配合精度要求

minzi · 发表于 2012-1-14 17:50

这是一个老问题了，一般都采用中间量规，量规的公差与标准量规的公差相同。如果这个环节不严格。
否则，就会出现孔大的间隙大，滚齿后出现较大的偏差。孔小的穿不进心轴而无法滚齿加工。

sunp60825 · 发表于 2012-1-15 08:57

0.01-0.015间隙，可根据齿向偏差算一下允许的最大值

yccando06 · 发表于 2012-1-16 08:20

minzi 发表于 2012-1-14 17:50

登录/注册后可看大图

这是一个老问题了，一般都采用中间量规，量规的公差与标准量规的公差相同。如果这个环节不严格。
否则，就 ...

很精典的回答

yccando06 · 发表于 2012-1-16 08:24

sunp60825 发表于 2012-1-15 08:57

登录/注册后可看大图

0.01-0.015间隙，可根据齿向偏差算一下允许的最大值

很直接的回答
谢谢各位大侠

我还想请问下关于钻模设计的一些问题

不知各位有何资料？

minzi · 发表于 2012-1-16 12:03

不知你要设计什么样的钻模，可否给出个零件图纸，这样可以说明具体问题。

yccando06 · 发表于 2012-1-16 12:40

minzi 发表于 2012-1-16 12:03

登录/注册后可看大图

不知你要设计什么样的钻模，可否给出个零件图纸，这样可以说明具体问题。

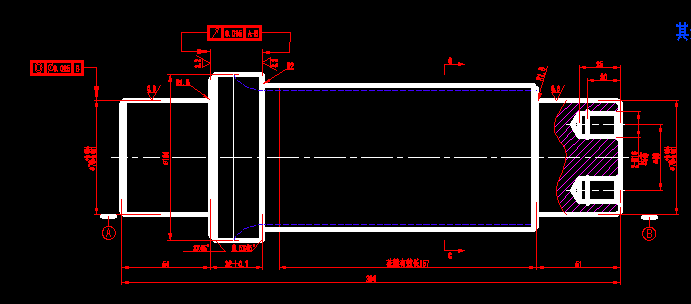

产品图

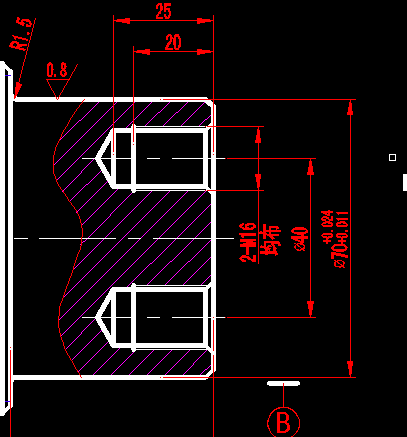

产品图的钻孔端

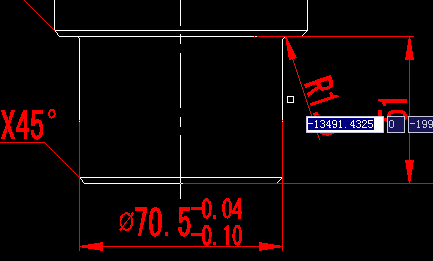

留磨量的钻孔端

minzi · 发表于 2012-1-16 13:33

该图是要在轴的直径70毫米端面钻孔攻2个M16的丝。一般钻模的设计要求
主要控制其孔的距离和位置度精度，以达到装配的精度和互换性。还要考
虑到钻孔时的装夹定位方便和效率高。

minzi · 发表于 2012-1-16 14:09

M16的粗牙螺距是2，需要钻孔直径14。大批量零件钻孔可设置钻模和配置钻套，
以提高钻模的使用寿命。钻模板可选用Q235（A3）材料，钻套可采用Gr12材料，
钻模板以Φ70孔定位，配合公差可选在E8/k6。钻套壁厚2.5～3毫米，孔与钻套
外径的配合公差可按H7/n6，采用配磨镶嵌压入。孔距的公差±0.025，位置度
公差0.025。可用坐标镗加工钻模孔。在钻模板外圆可设置顶螺丝，可以紧固模
板，两孔可以锪定位孔后，取下钻模，在钻控制深度。

sunp60825 · 发表于 2012-1-18 09:04

这么简单的活，做个套钻俩孔即可、不用下钻套
