请教浮动夹具

tiejiang · 发表于 2012-1-11 00:06

fengyouliang 发表于 2012-1-10 21:09

登录/注册后可看大图

韩国有一家，我觉得不错，质量可靠，我们一直在用

想请问使用情况，QQ；493034786.

fengyouliang · 发表于 2012-1-11 18:02

tiejiang 发表于 2012-1-11 00:06

登录/注册后可看大图

想请问使用情况，QQ；493034786.

使用其实很简单，顶尖定位后三爪在加紧，三只爪子不是同时运动。

xuefengtang · 发表于 2012-1-13 14:35

真会偷工减料！端驱和浮动卡盘都可以用，但是都有很大的风险，端面是毛坯，端驱的齿会受力不均，容易打滑。外径是毛坯，浮动卡盘的浮动量能否满足？

tiejiang · 发表于 2012-1-14 15:26

xuefengtang 发表于 2012-1-13 14:35

登录/注册后可看大图

真会偷工减料！端驱和浮动卡盘都可以用，但是都有很大的风险，端面是毛坯，端驱的齿会受力不均，容易打滑。 ...

端驱成本太高，端面是毛坯面有氧化皮特别损齿行。浮动卡盘没有试过，因为没有买到所以请教浮动卡盘的可靠性

yuchunjin · 发表于 2012-2-6 22:07

你是要打两端的孔还是以两端的孔加工外圆?

hesheya · 发表于 2012-2-7 10:16

可以考虑做个工装，呵呵，打到那个位置就进不去，楼主可以再想想

albert1516 · 发表于 2012-2-26 15:44

你想走怎样的工艺路线？按你的描述好似也不能保证中心孔的大小。工装要按你的工艺路线来定才行

slb-1018 · 发表于 2012-2-26 19:58

用弹簧顶尖离心卡盘加工面锥，然后用面锥工装定位装夹加工杆部。

linmingcan · 发表于 2012-3-18 10:20

顶尖定位，卡箍夹紧比较方便，或者用浮动卡盘也行，具体看你毛坯跳动程度，三爪自定心卡盘肯定不行，~不过一般我们厂还是铣双端面再打中心孔的~

autotal · 发表于 2013-9-30 15:26

xuefengtang 发表于 2012-1-13 14:35

登录/注册后可看大图

真会偷工减料！端驱和浮动卡盘都可以用，但是都有很大的风险，端面是毛坯，端驱的齿会受力不均，容易打滑。 ...

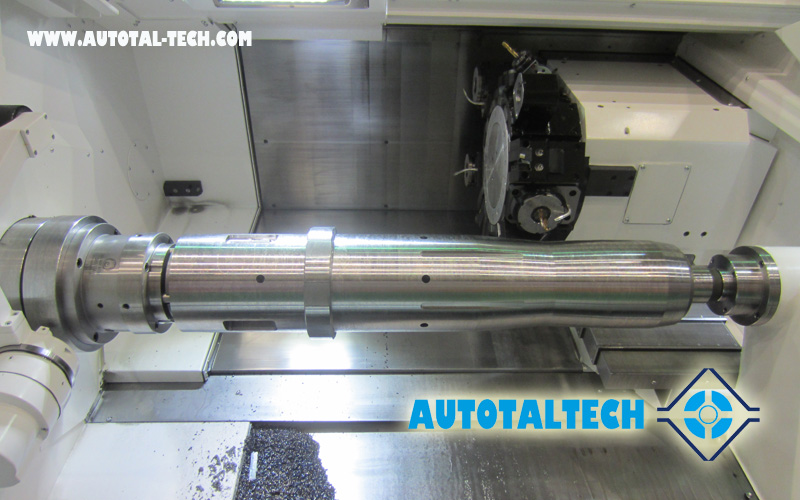

我们的端面驱动顶尖的中心顶尖是浮动的，所以中心孔深浅不一致可以用。
同时它的内部结构是杠杆楔快结构，每个爪子都能单独浮动，浮动量大。
