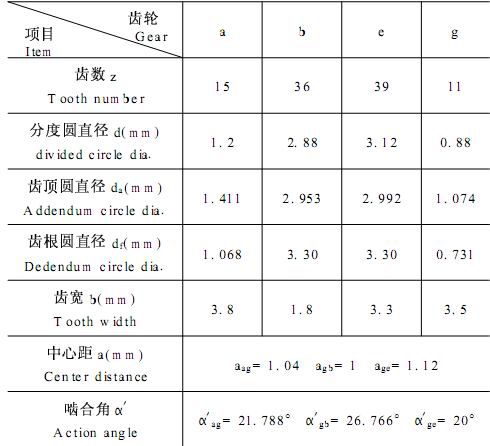

行星齿轮啮合问题（附下图片）

减速电机 · 发表于 2009-3-28 09:47

您需要登录才可以下载或查看，没有账号？注册

x

各位大虾：

减速电机 · 发表于 2009-3-30 11:27

怎么就没有人回答呢。版主救命呀

阿懵 · 发表于 2009-4-23 09:41

你给的数据有问题！！！嘿嘿！！没法鉴定！！

ymr3003 · 发表于 2009-4-25 18:48

依楼主的数据,是超微型减速机?!还是微雕产品?!!

减速电机 · 发表于 2010-7-20 08:54

微型行星齿轮箱啊，模数为0.08，属于3z-X行星齿轮箱。

ffww88 · 发表于 2010-8-22 19:09

还有这么小的行星齿轮，长见识了，不过没能帮助楼主

戴戴 · 发表于 2010-8-24 07:28

M0.08？,大侠，这个模数怎么实现的？

niuershiye · 发表于 2010-8-24 07:51

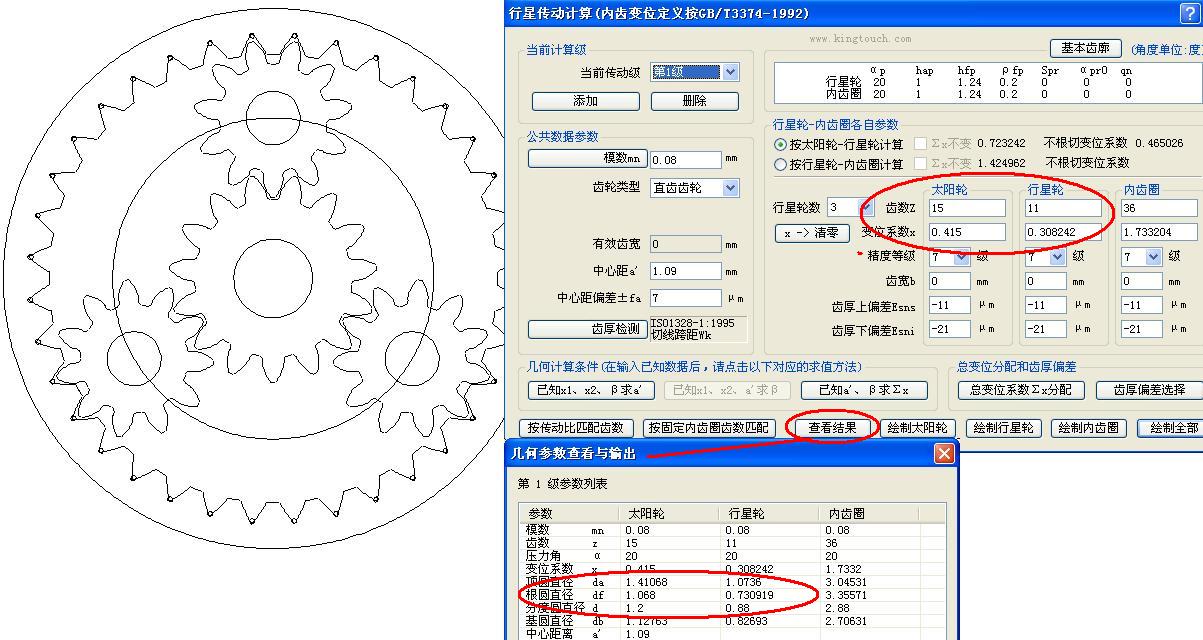

估计是这个样子：

niuershiye · 发表于 2010-8-24 08:37

初步核算一下，
1》太阳轮 a ,行星轮g 的所有数据都符合要求；
2》内齿圈b 的变位系数太大，齿根df 都相交啦。
-------------------------------------------------------------

niuershiye · 发表于 2010-8-25 10:19

本帖最后由 niuershiye 于 2010-8-25 10:22 编辑

内齿浮动的那级是这个样子。

================

假如上面的 da df 要求不那么严格，设计的还要好一些
NGWII 型，基本都是靠一个大的正变位，一个负变位。
