大神们，帮小弟看看，这个中心距怎么算，小弟先谢谢啦

GWCDG · 发表于 2016-5-10 20:04

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

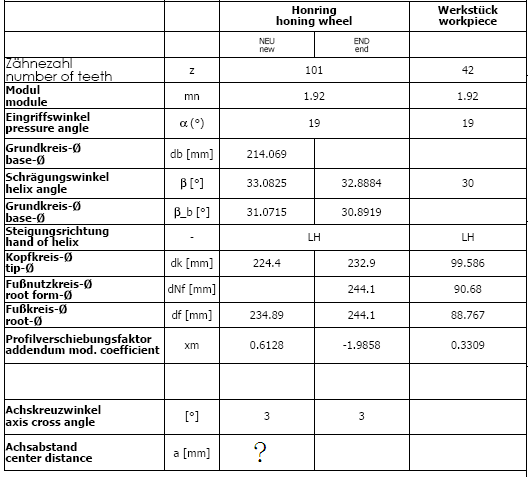

大神们，帮小弟看看，这个中心距怎么算，小弟先谢谢啦

speed_long · 发表于 2016-5-11 13:21

这个我可以算。

freefreemen · 发表于 2016-5-11 19:19

本帖最后由 freefreemen 于 2016-5-12 20:06 编辑

没看见轴交角3°

hyfjy · 发表于 2016-5-12 17:41

貌似是斜交内啮合啊，相当有难度的吧？XM表示移距值，这个值是径向变位系数与模数的乘积？

zyh007zyh · 发表于 2016-5-12 19:59

有二个螺旋角的？B-b是什么角度呀，请教下各位高手，谢谢！！

mrmrw · 发表于 2016-5-15 10:11

这个题目真的不好说了！
交错轴外啮合倒是常见，也容易计算。按照外啮合，同方向的轴交角是β1+β2=30+32.8884=60.8884。但是看图中的是交错轴内啮合，这种啮合方式暂时没有见过。——按照出图的语言似乎是德文的，理应对内齿轮采用负数表示，注明z = -101，但是图中的参数却是+101.反正是出图的风格是疑点不少。
（1）齿数的符号表达与齿顶圆齿根圆的表达不一致。
（2）变位系数如果按照DIN的表达，则数值也存在差异。
*********************
交错轴的内啮合计算方法没有见过，既然参数出来了，那我就用作图法来试凑一下中心距了。方法是：先建模，后试凑。

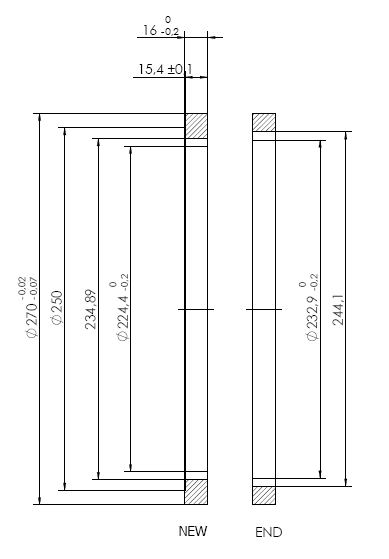

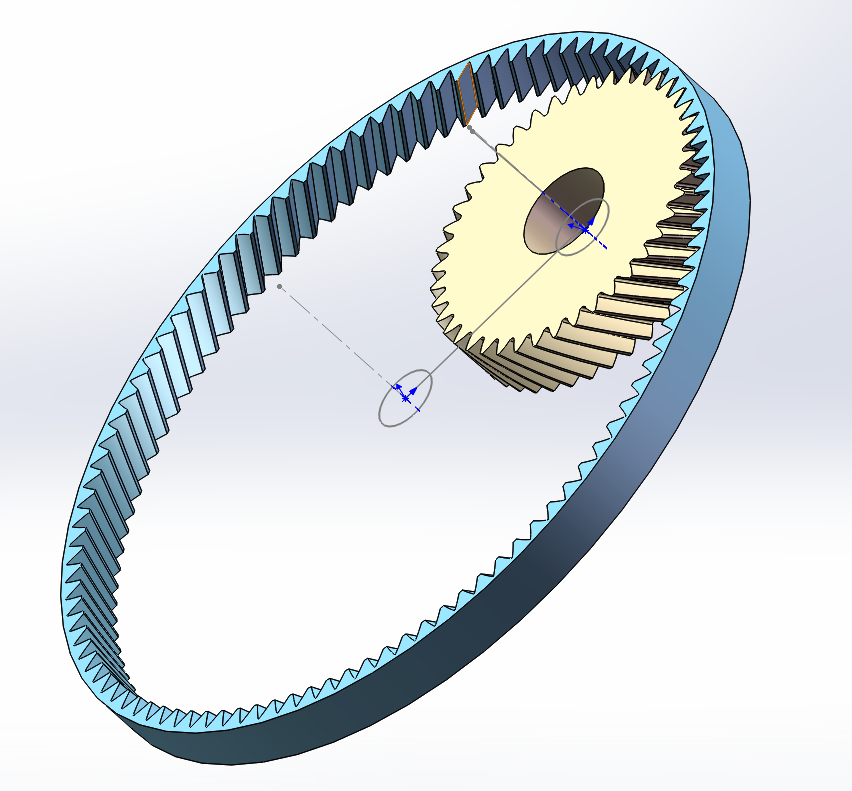

（1）按照DIN的规定建模：z=-101， xn=-1.9858，其余的da、df等基本参数按照楼主的参数给出

（2）啮合干涉位置

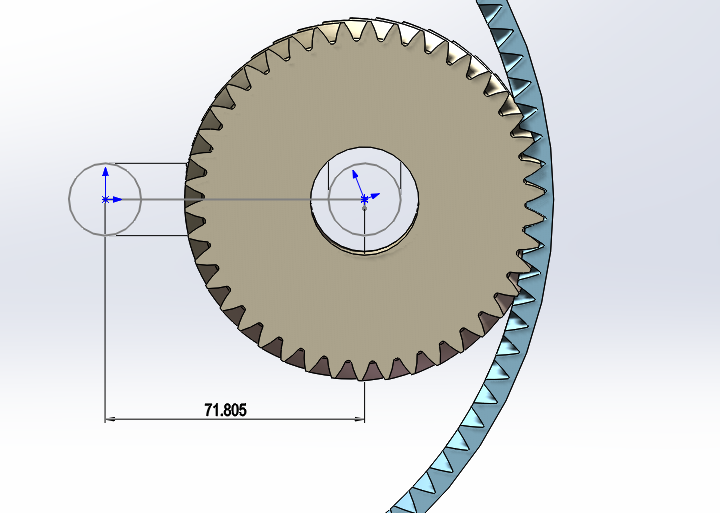

（3）试凑出来的中心距，啮合接触见上图

（4）轴交角Σ=3°的

hyfjy · 发表于 2016-5-15 14:54

用试算法完成精确建模后进行装配是个好办法，前提是建模必须精密，留下齿侧间隙，啮合完全用共轭原理进行安装。这个思路相当好。

speed_long · 发表于 2016-5-15 16:07

mrmrw 发表于 2016-5-15 10:11
这个题目真的不好说了！
交错轴外啮合倒是常见，也容易计算。按照外啮合，同方向的轴交角是β1+β2=30+32 ...

老大，就是轴交角比较小的相交轴螺旋齿轮嘛，有什么难算的？？？

zyh007zyh · 发表于 2016-5-16 10:46

本帖最后由 zyh007zyh 于 2016-5-16 11:18 编辑

zyh007zyh 发表于 2016-5-12 19:59
有二个螺旋角的？B-b是什么角度呀，请教下各位高手，谢谢！！

谢谢指教，呵呵

kis算不了内啮合的交错轴齿轮。。不知2016有无出来了，呵呵。。

mrmrw · 发表于 2016-5-17 20:53

speed_long 发表于 2016-5-15 16:07
老大，就是轴交角比较小的相交轴螺旋齿轮嘛，有什么难算的？？？

如果是简单的轴夹角比较小的相交轴螺旋齿轮的计算的确不难，但是这是相交轴的内啮合齿轮副啊！
老大能不能提供一下这种内啮合交错轴斜齿轮副的设计计算资料？
