小模数斜齿轮齿形参数有疑问，求帮助？

zhanglianbin · 发表于 2015-1-22 17:56

您需要登录才可以下载或查看，没有账号？注册

x

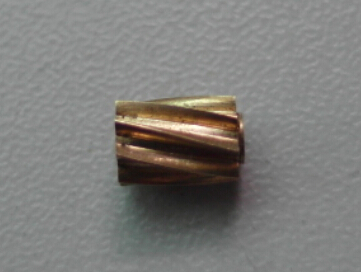

如图：在线求帮助？

woodee · 发表于 2015-1-22 19:39

没给螺旋角和模数。

zhanglianbin · 发表于 2015-1-22 20:07

woodee 发表于 2015-1-22 19:39

登录/注册后可看大图

没给螺旋角和模数。

螺旋角是15°和模数0.5

qdtruck · 发表于 2015-1-22 20:38

怎么齿那么稀？

一地鸡毛09 · 发表于 2015-1-22 20:50

与之相啮合的齿是什么样子？
是塑料的吗？

hyfjy · 发表于 2015-1-22 21:38

估计是减薄齿厚的一款小轮。

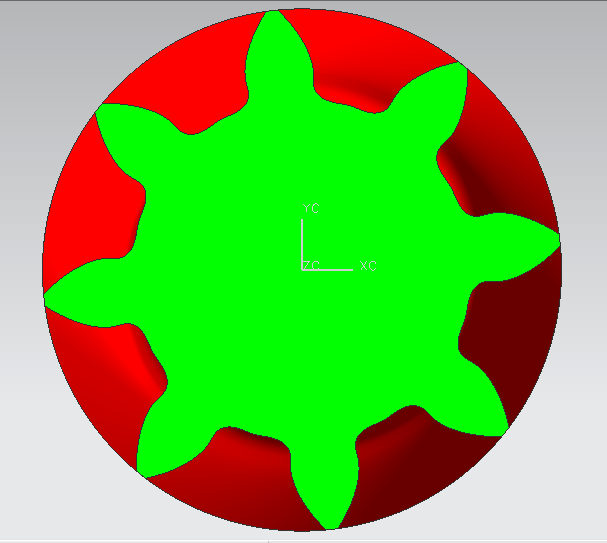

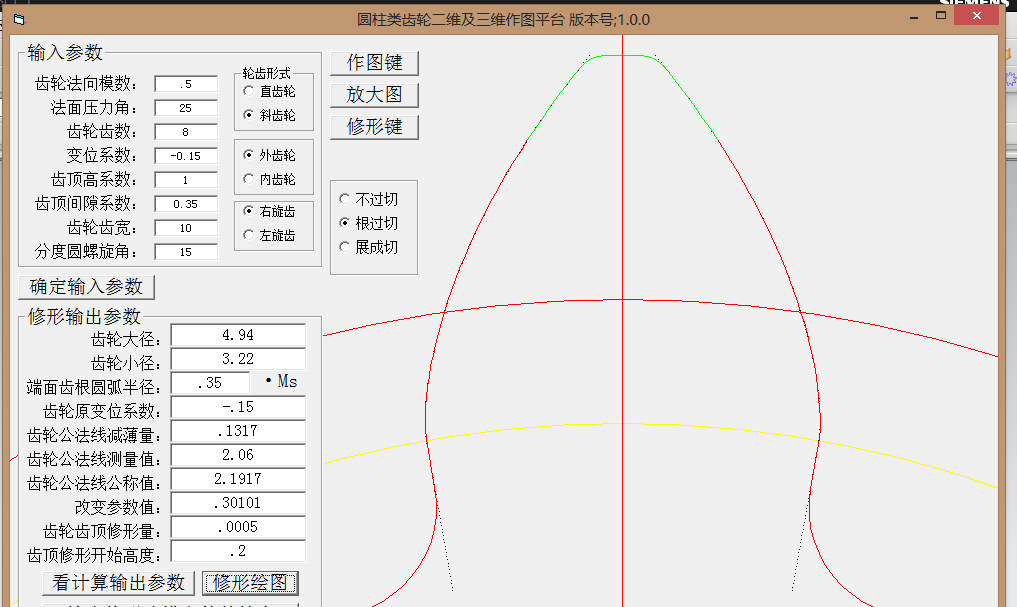

按楼主的参数，模数取0.5，齿形角取25度，大、小径调整到给定尺寸，公法线也调整到给定尺寸，长度取了10，螺旋角是15度右旋。

zhanglianbin · 发表于 2015-1-22 22:10

本帖最后由 zhanglianbin 于 2015-1-22 22:13 编辑

hyfjy 发表于 2015-1-22 21:38

登录/注册后可看大图

估计是减薄齿厚的一款小轮。

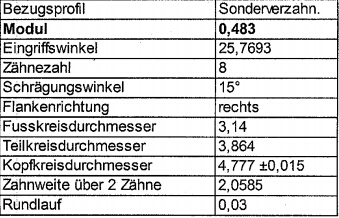

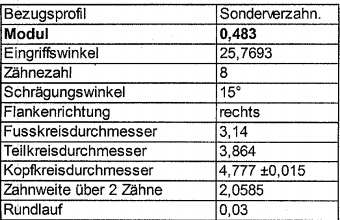

长度在6.6，看原样品，有点怀疑不是滚切出来的或者刀具有点奇怪，齿根根部基本没圆角的痕迹，基本是尖角。按公法线来看，很大可能是有减薄齿厚的，卡测单个齿厚在0.68-0.70 客户提供的原参数是这样的请参考下如图

zhanglianbin · 发表于 2015-1-22 22:11

一地鸡毛09 发表于 2015-1-22 20:50

登录/注册后可看大图

与之相啮合的齿是什么样子？
是塑料的吗？

没有哦客户未提供参考的配对齿形此个齿也是国外寄回来的

woodee · 发表于 2015-1-23 01:20

都问过了，楼主还错给参数，真是服了！
你随意给参数，别人随意答，结果更随意！
模数0.483，与模数0.5，差很多的。

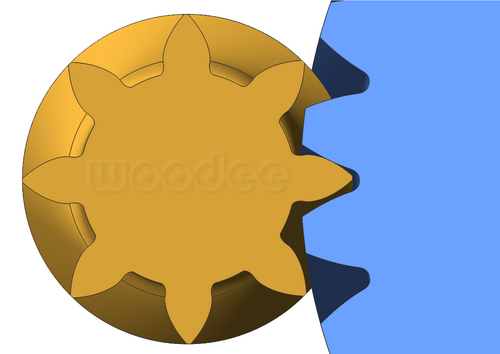

模数0.483，压力角25°，螺旋角15°，齿厚系数0.83，刀具齿顶高系数0.808，则：

估计的确是配塑胶齿的。

很多老外也是根据需要随意设计，常见。

zhanglianbin · 发表于 2015-1-23 09:48

woodee 发表于 2015-1-23 01:20

登录/注册后可看大图

都问过了，楼主还错给参数，真是服了！
你随意给参数，别人随意答，结果更随意！
模数0.483，与模数0.5， ...

入齿轮行业比较浅，有时候看客户设计的齿轮，尤其是老外的齿轮，真是越研究越深越掉沟里面去了

我错了。这次的经验，还真让我弄懂了一些对齿轮的想法
