请求大家帮忙给个齿型

czq210006

fuguangyi 发表于 2015-2-10 21:12


登录/注册后可看大图

看了你的图，应该是你的不对吧，不知道你你那齿廓是用什么做的
1、你没有理解变位对分度圆处厚度的影响。在 ...

DATA11=ATAN(2*X*TAN(ALPHA)*MN/D)
能给我解释下这个吗

另外能否告诉我高变位齿轮副中心距该怎么算,INVAT这个公式该怎么导入到函数中.

学校里没学好!


谢谢

czq210006

fuguangyi 发表于 2015-2-10 21:12


登录/注册后可看大图

看了你的图，应该是你的不对吧，不知道你你那齿廓是用什么做的
1、你没有理解变位对分度圆处厚度的影响。在 ...

老大请指点,谢谢

fuguangyi

czq210006 发表于 2015-2-11 09:16


登录/注册后可看大图

你好!

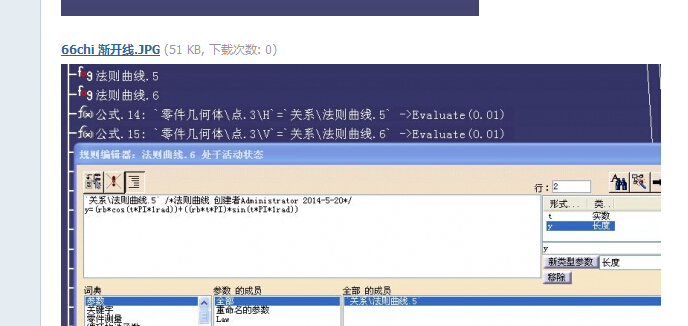

我是通过CATIA 里面的渐开线函数(上面10楼有图片)做好点,然后描出来的.变位不就是取渐开线的不同部 ...

变位不就是去渐开线不同部分？
这句话看你怎么理解，如果你用一个齿条去模拟不同位置，就知道了：
1、不变位：分度圆处的厚度=m*pi/2
2、正变位：分度圆处的厚度>m*pi/2
3、负变位：分度圆处的厚度<m*pi/2
建模时如何实现：只有靠变位对对称角增加或减少了
至于齿轮建模：其实也不需要区分：
1、直齿轮和斜齿轮，直齿轮就是螺旋角为0的斜齿轮
2、也没有必要区分不变位、高变位、角变位：如果设计中心距=理论中心，这种情况下设计的齿轮副就是不变位或高变位；
     如果设计中心距不等于理论中心，就是角变位；
3、上面的条件是不是用一个统一的公式去表达啊

fuguangyi

czq210006 发表于 2015-2-11 09:43


登录/注册后可看大图

老大请指点,谢谢

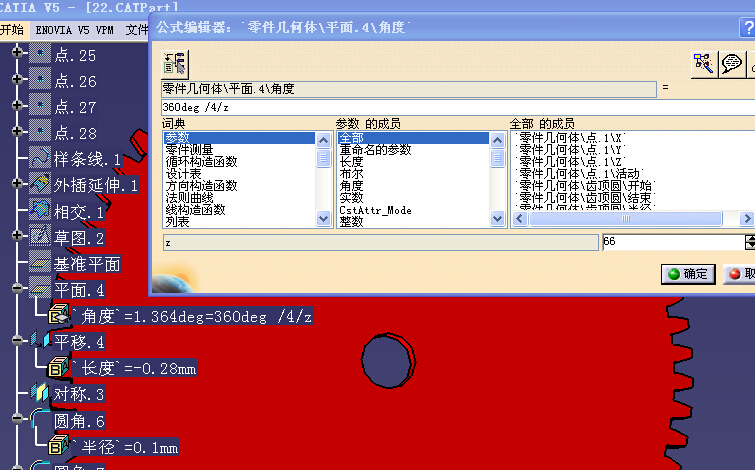

1、渐开线对称平面角度没有加变位增量角；
2、角变位齿轮副，还要考虑中心变动量的
3、这些都可以从手册公式里查到，
4、不要直接用网上的模板，要自己对照公式，去编写啊

czq210006

fuguangyi 发表于 2015-2-10 21:12


登录/注册后可看大图

看了你的图，应该是你的不对吧，不知道你你那齿廓是用什么做的
1、你没有理解变位对分度圆处厚度的影响。在 ...

DATA11=ATAN(2*X*TAN(ALPHA)*MN/D)

老大你好! 这里的"D"应该是指分度圆吧!
谢谢

czq210006

不同看同样一本书,都有不同的收获,以前不懂,啥也看不懂,看到那些公式都头晕,现在看来感觉好多了

czq210006

fuguangyi 发表于 2015-2-10 21:12


登录/注册后可看大图

看了你的图，应该是你的不对吧，不知道你你那齿廓是用什么做的
1、你没有理解变位对分度圆处厚度的影响。在 ...

你好!  我还想问一下,其中的A1(啮合角)该怎么求出,

czq210006

谢谢我帖里的两位老大,谢谢你们给我压力,让我去弄懂我错哪了,现在我的齿廓已经很靠近了,下一步再向fuguangyi
师父学习,再靠近一点,希望fuguangyi
指点,谢谢!

czq210006

今天很高兴,首先要感谢WOOD先生的软件,虽然没买他的软件,但我从试用版中看到了一些东西给了我一些启发,然后看书再做画,f让我能画出个所谓的齿轮,其次感谢我这帖的两位老大,在我迷茫的时候给我压力\动力\给我指点迷津,谢谢!!!!!!

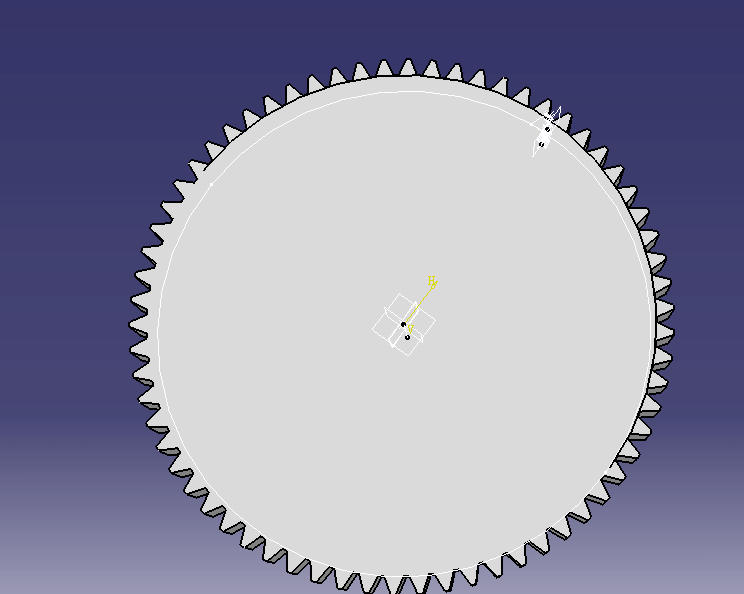

感谢fuguangyi 先生的指点,也希望先生能再指点,附上我今天做的,接近fuguangyi 先生的,



11uguangyi

czq210006

好象忘了附件了
