下列电动工具齿轮副如何计算

fuguangyi · 发表于 2015-1-5 16:54

您需要登录才可以下载或查看，没有账号？注册

x

1、条件：m=1  z1=4  z2=39  有效齿宽=10
2、目标：总重合度>=1.6
            齿顶厚度>0.25m
            滑动率相等
输出：合理的变位系数、螺旋角、中心距

fuguangyi · 发表于 2015-1-7 23:21

我的问题没人给指点吗？

hyfjy · 发表于 2015-1-8 09:17

小轮4个齿的，要求总重合度1.6，只能设计成双曲面齿轮副了，豆腐盘成了肉价钱。

qdtruck · 发表于 2015-1-8 10:21

电动工具冲击大、寿命要求短、重量轻，变位系数尽量大。估计重合度1.1就可以了。咋会搞成1.6呢？

fuguangyi · 发表于 2015-1-9 13:46

hyfjy 发表于 2015-1-8 09:17

登录/注册后可看大图

小轮4个齿的，要求总重合度1.6，只能设计成双曲面齿轮副了，豆腐盘成了肉价钱。

斜齿轮，不是直齿轮好吧，

fuguangyi · 发表于 2015-1-9 13:48

qdtruck 发表于 2015-1-8 10:21

登录/注册后可看大图

电动工具冲击大、寿命要求短、重量轻，变位系数尽量大。估计重合度1.1就可以了。咋会搞成1.6呢？

那你帮做一个设计好吗？

qdtruck · 发表于 2015-1-9 16:21

fuguangyi 发表于 2015-1-9 13:48

登录/注册后可看大图

那你帮做一个设计好吗？

你试试，螺旋角18度，中心距22.8，X1=0.81，X2=-0.6109，齿顶厚0.33mm，总重合度1.83，da1-=7,da2=41.7。等滑动率设计，最大3.9。OK？

fuguangyi · 发表于 2015-1-9 19:39

本帖最后由 fuguangyi 于 2015-1-9 20:53 编辑

qdtruck 发表于 2015-1-9 16:21

登录/注册后可看大图

你试试，螺旋角18度，中心距22.8，X1=0.81，X2=-0.6109，齿顶厚0.33mm，总重合度1.83，da1-=7,da2=41.7。 ...

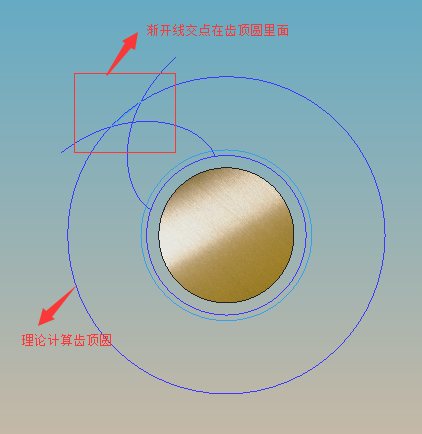

你这齿顶0.33mm，估计不对，这个参数已经顶切很多了

fuguangyi · 发表于 2015-1-9 19:55

qdtruck 发表于 2015-1-9 16:21

登录/注册后可看大图

你试试，螺旋角18度，中心距22.8，X1=0.81，X2=-0.6109，齿顶厚0.33mm，总重合度1.83，da1-=7,da2=41.7。 ...

不好意思，我刚才带错数据了，呵呵呵

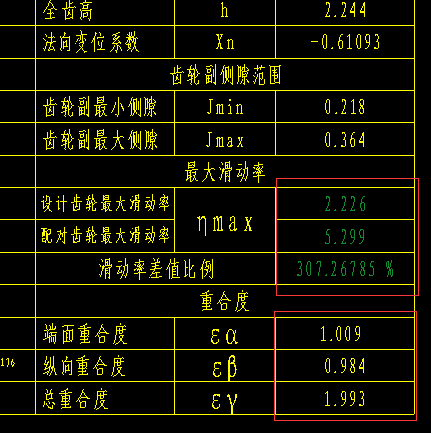

按你提供的数据，小齿轮是无法加工出来的，已经顶切了

，在这个条件下计算的两个齿轮的滑动率也不是相等的，

fuguangyi · 发表于 2015-1-9 20:14

hyfjy 发表于 2015-1-8 09:17

登录/注册后可看大图

小轮4个齿的，要求总重合度1.6，只能设计成双曲面齿轮副了，豆腐盘成了肉价钱。

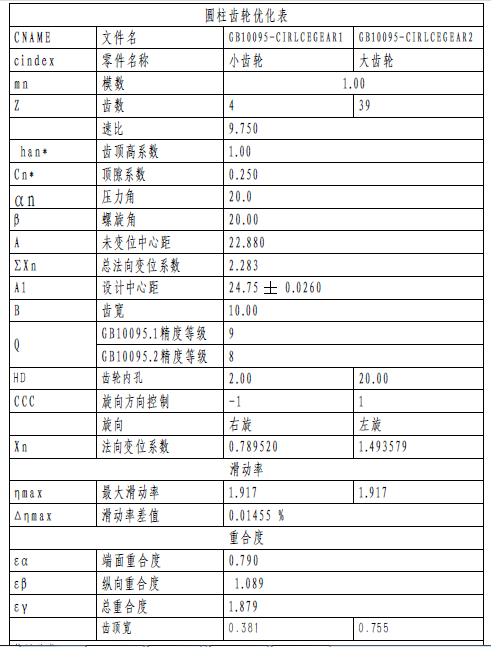

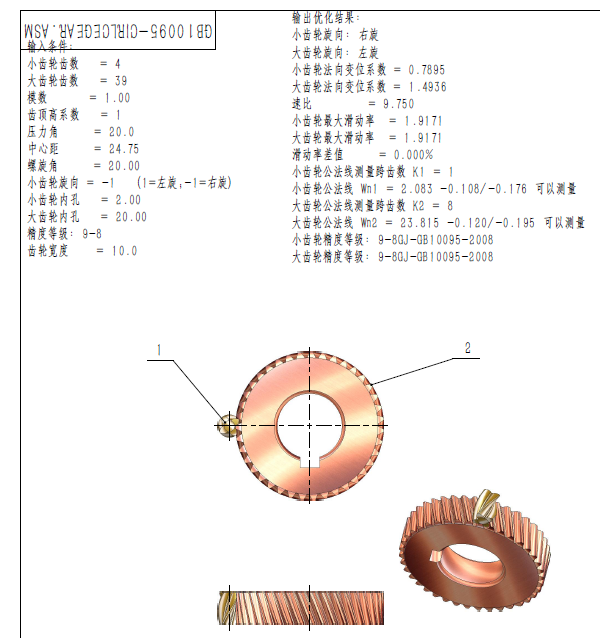

我说的是理论总重合度的εγ
做不出吗？
