一种新型的齿轮----弧齿圆柱齿轮

apsong · 发表于 2013-5-12 20:19

一种新型的圆柱齿轮，可以实现全齿宽啮合，传动更平稳，承载力更强。

apsong · 发表于 2013-5-12 20:22

弧齿

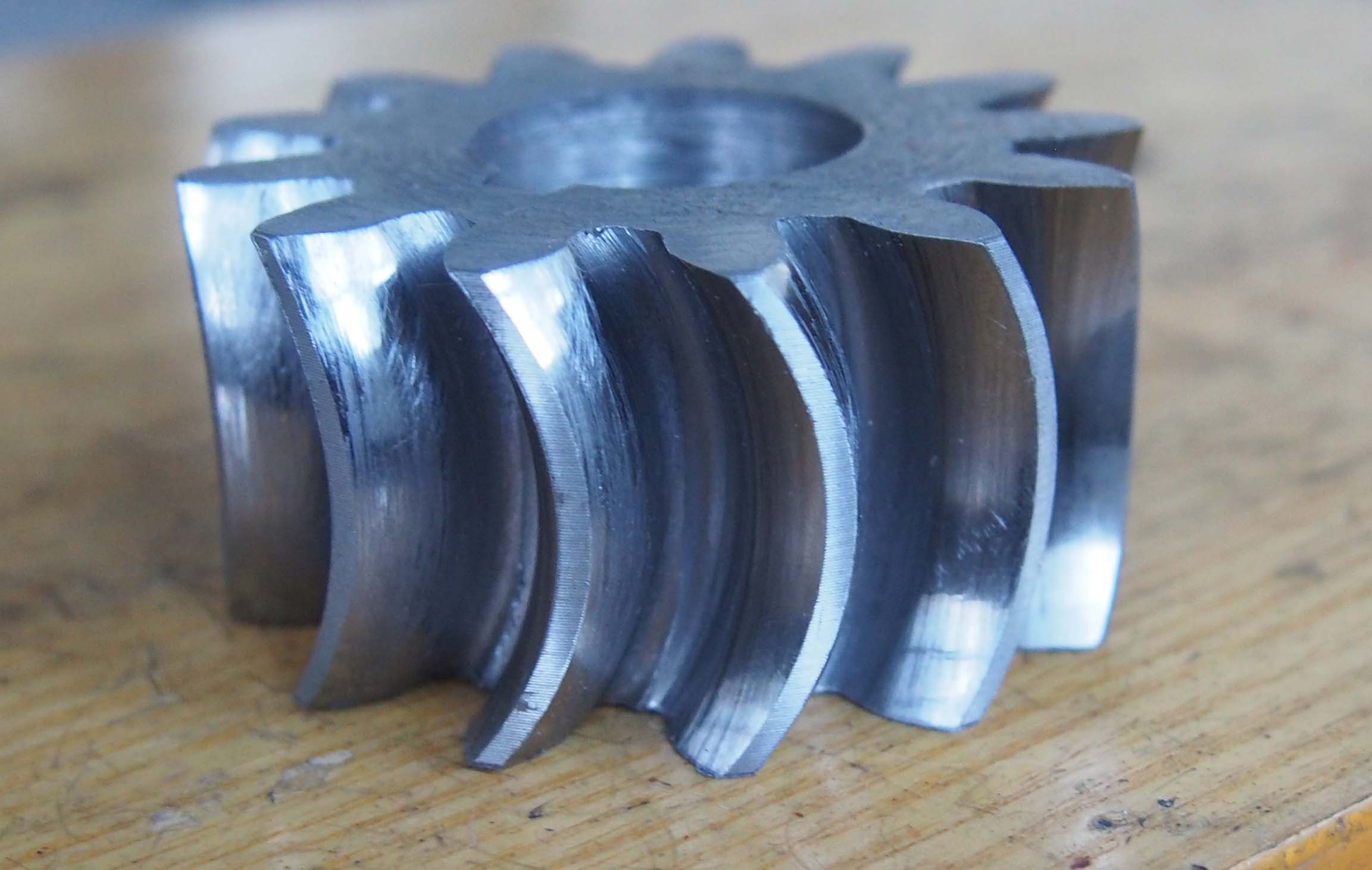

今天刚刚加工的弧齿，表面质量提升很多。齿面光亮了！！

HBTIANZE · 发表于 2013-5-13 09:10

这个弧齿零件加工的总体还不错啊！

高山木 · 发表于 2013-5-13 12:31

本帖最后由高山木于 2013-5-13 13:50 编辑

HBTIANZE 发表于 2013-5-13 09:10

登录/注册后可看大图

这个弧齿零件加工的总体还不错啊！

齿面质量是比精车后的外圆面好。（42楼图片放大细看）

apsong · 发表于 2013-5-15 21:20

42楼齿轮就是为高山木定制的齿轮。基本满足要求啊。

LXRRXL · 发表于 2013-5-16 19:54

在数控系统上：
砂轮复位，齿轮分度，展成运动（核算砂轮齿顶与齿轮齿顶无过切无干涉）
基本就是齿条与齿轮的啮合。无非就是齿条形状的改变

apsong · 发表于 2013-7-8 10:53

LXRRXL 发表于 2013-5-16 19:54

登录/注册后可看大图

在数控系统上：
砂轮复位，齿轮分度，展成运动（核算砂轮齿顶与齿轮齿顶无过切无干涉）
基本就是齿条与齿 ...

弧齿圆柱齿轮----很难加工啊。既要保证凸凹齿线参数相同，又要保证各相关点的压力角相等。你有好建议请传我邮箱：apsong@sina.com

dxs666 · 发表于 2013-7-8 11:21

对楼主的工作表示敬佩，能发一对齿面接触痕迹的试验图吗？看看沿齿宽和齿高方向受载后的接触状况。

apsong · 发表于 2014-3-19 08:55

慢一拍发表于 2013-5-2 23:11

登录/注册后可看大图

一.首先,非常敬佩楼主的勇气和精神.
二.这种曲线齿轮早在六十年代已有人研制 ...

曲线圆柱齿轮的关键是实现“全齿宽”啮合。同时，实现低成本制造。楼主的弧齿圆柱齿轮可以实现“全齿宽”啮合，同时制造成本与斜齿接近。

天行健 · 发表于 2014-3-19 12:28

个人感觉这种齿轮中看不中用，市场需求空间很小，原因主要是在加工设备和热处理后变形难修正，其实加工原理也很简单（用0号弧齿刀按切齿展成运动加工），但要做好处理后变形和触区问题确实要下不少功夫，还有安装距也是难题，。
