一种新型的齿轮----弧齿圆柱齿轮

apsong

弧齿圆柱齿轮副具有啮合系数大、机械强度高、传动效率高、无轴向分力等优良的啮合性能。与相同参数的圆柱齿轮比较，弧齿圆柱齿轮所传递的扭矩将提高40%～50%、传动噪声降低5～10分贝、支撑轴承寿命提升30%左右。

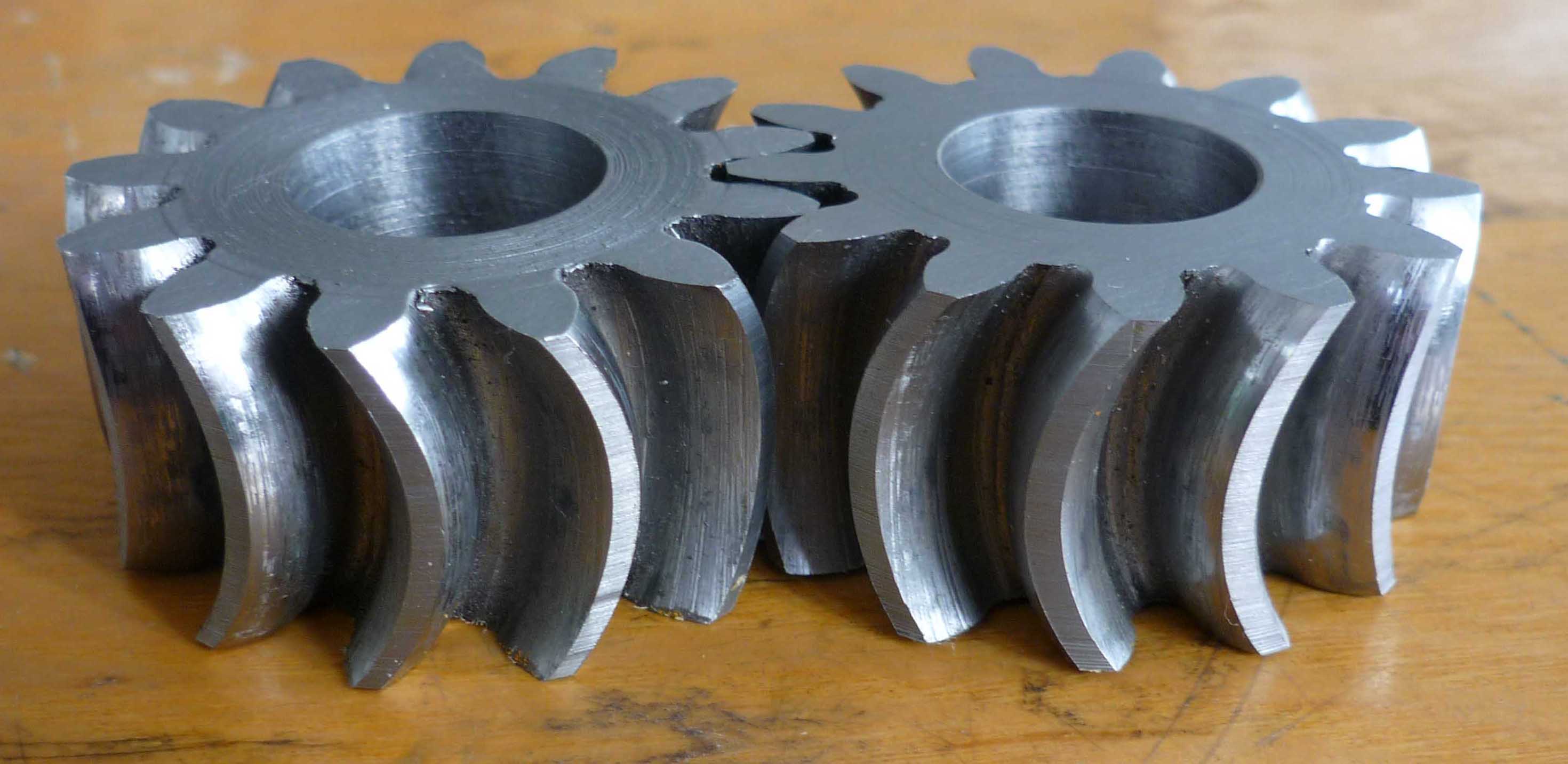

  弧齿圆柱齿轮

由于弧齿圆柱齿轮具有优良的传动特性，无论啮合系数、机械强度，还是传动效率均优于其它形式的圆柱齿轮，在大多应用条件下可代替直齿、斜齿以及人字齿圆柱齿轮使用。

   已实现批量生产，成本与相同尺寸的斜齿圆柱齿轮接近。

    电 话：15952762596（宋）

E-MAIL:   apsong@sina.com

杂品50

如何加工？精度如何？

高山木

好东西 啊！弧齿圆柱齿轮可以用于齿轮泵、减速器 吧。 能定制吗？

高山木

杂品50 发表于 2013-5-1 09:39


登录/注册后可看大图

如何加工？精度如何？

需要专用机床加工 吧。滚齿与插齿 看来不行。4轴联动铣加工可能实现，但成本太高 啊。

cjl008

算不上新齿轮吧！只是国内用的比较少，记得以前从苏联引进过，后来在国内也没有发展起来。

高山木

以前提及的弧齿圆柱齿轮，不能实现”全齿宽啮合“，不同位置的径向截面的齿廓不同，压力角也不恒定。

apsong

cjl008 发表于 2013-5-1 15:12


登录/注册后可看大图

算不上新齿轮吧！只是国内用的比较少，记得以前从苏联引进过，后来在国内也没有发展起来。

以前提及的弧齿圆柱齿轮，不能实现”全齿宽啮合“。图示弧齿圆柱齿轮可以实现“全齿宽啮合”，传动平稳、承载力更强。

apsong

高山木 发表于 2013-5-1 14:29


登录/注册后可看大图

好东西 啊！弧齿圆柱齿轮可以用于齿轮泵、减速器 吧。 能定制吗？

可以根据需求定制。

apsong

杂品50 发表于 2013-5-1 09:39


登录/注册后可看大图

如何加工？精度如何？

我们研制了专用的弧齿圆柱齿轮加工机床，也分“铣削加工”“磨削加工”，铣削加工可以达到7级精度。磨削可以达到5、6级。

hyfjy

估计对轴向装配精度要求应该相当苛克。因为有沿轴向的螺旋角（处处不一样），故如果法向压力角为恒定，则各端截面的压力角相差会较大。主要还是装配的难度加大了。优点是有一点的。好比直齿锥齿轮副用零度螺旋角的弧齿锥齿轮取代一样，使用的场合差不多，成本肯定是要涨点的，如果再考虑热处理变形，可能还得配齿加工才好。（当然这是从弧齿锥齿轮的加工工艺上去推想的，不一定是正确的）
