少齿数变位渐开线斜齿轮的设计

gushanshan · 发表于 2012-6-11 21:51

您需要登录才可以下载或查看，没有账号？注册

x

有没有哪位大师有这个软件啊，看别人用过，正在设计一个小齿轮，计算各种麻烦啊，也不太会分配变位系数，哪个大侠能发一个这个GearDesign-渐开线圆柱齿轮设计专家系统的软件，感激不尽，太大的话或者发到邮箱里xyt19891211@163.com。初学者，还请多多帮忙啊

qdtruck · 发表于 2012-6-15 16:12

上传参数，我帮你优化一个看看！

zhangaisheng · 发表于 2012-6-16 11:42

上传一个画齿轮的软件。

gushanshan · 发表于 2012-6-18 10:31

qdtruck 发表于 2012-6-15 16:12

登录/注册后可看大图

上传参数，我帮你优化一个看看！

m：1.27 z:3 β：28°25′ α：22.5° i：30
（只知道这些的了，这些是别人做的，我自己应该从头做，这些参数也应该是我设计的，可是我不会，我现在想先把变位系数算出来，设计变位齿轮是不是这些参数和变位系数是一块设计的，还是先计算出来这些，再算变位系数啊？？）

jianlv · 发表于 2012-7-18 00:13

电动车用齿轮

jianlv · 发表于 2012-7-18 00:14

你是哪的

qdtruck · 发表于 2012-7-18 10:10

本帖最后由 qdtruck 于 2012-7-18 14:16 编辑

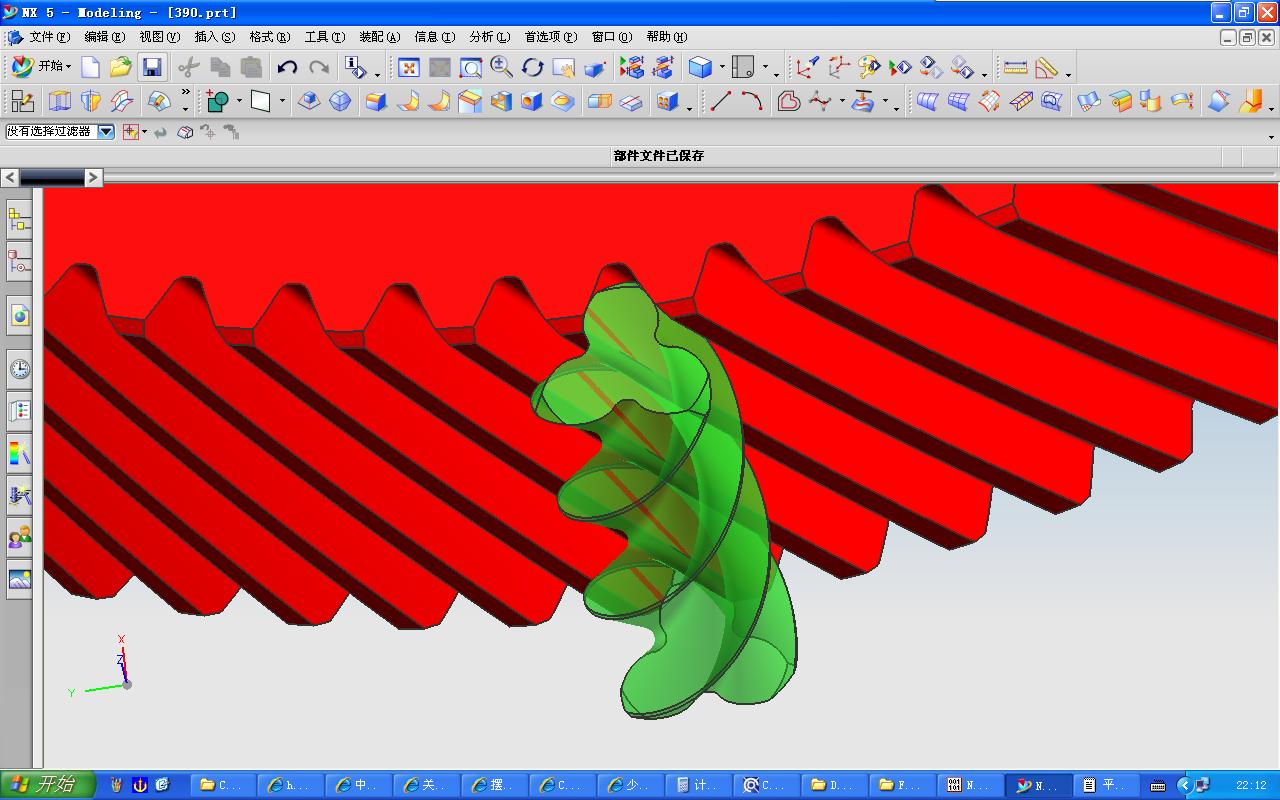

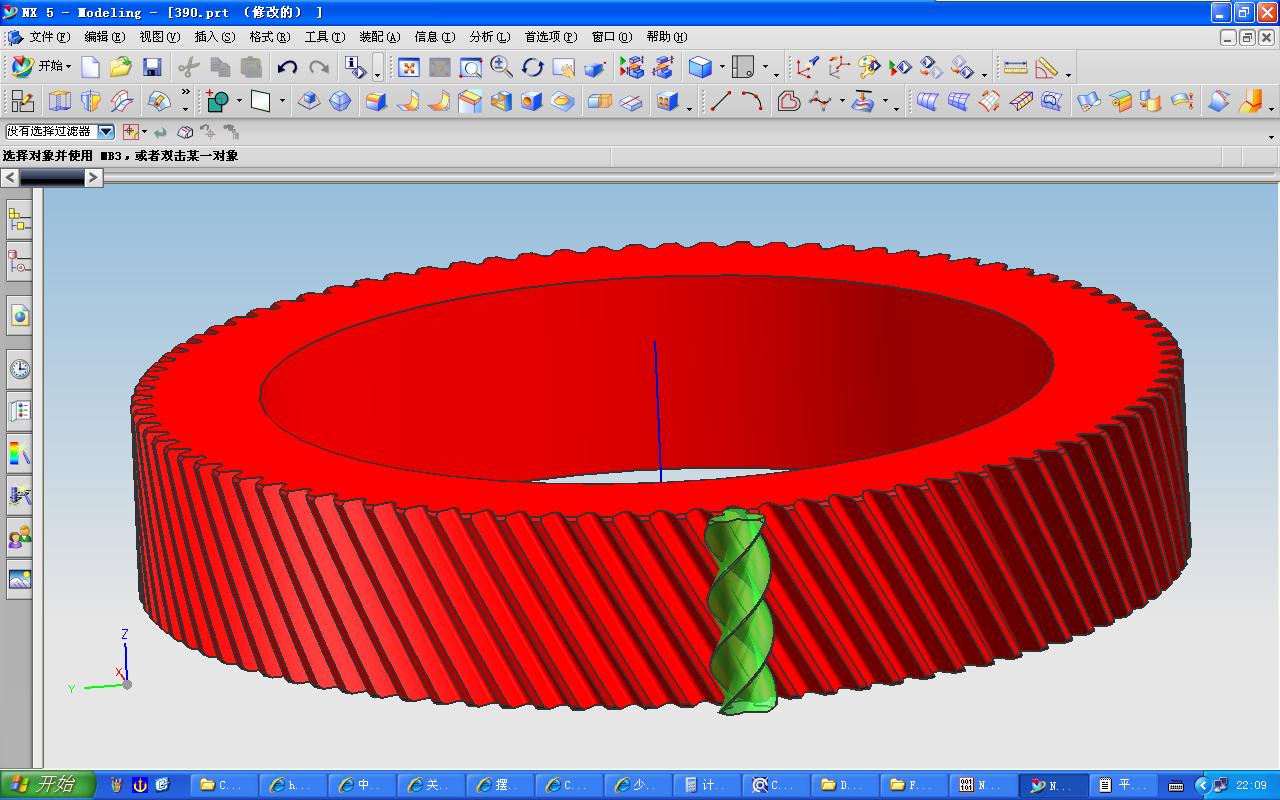

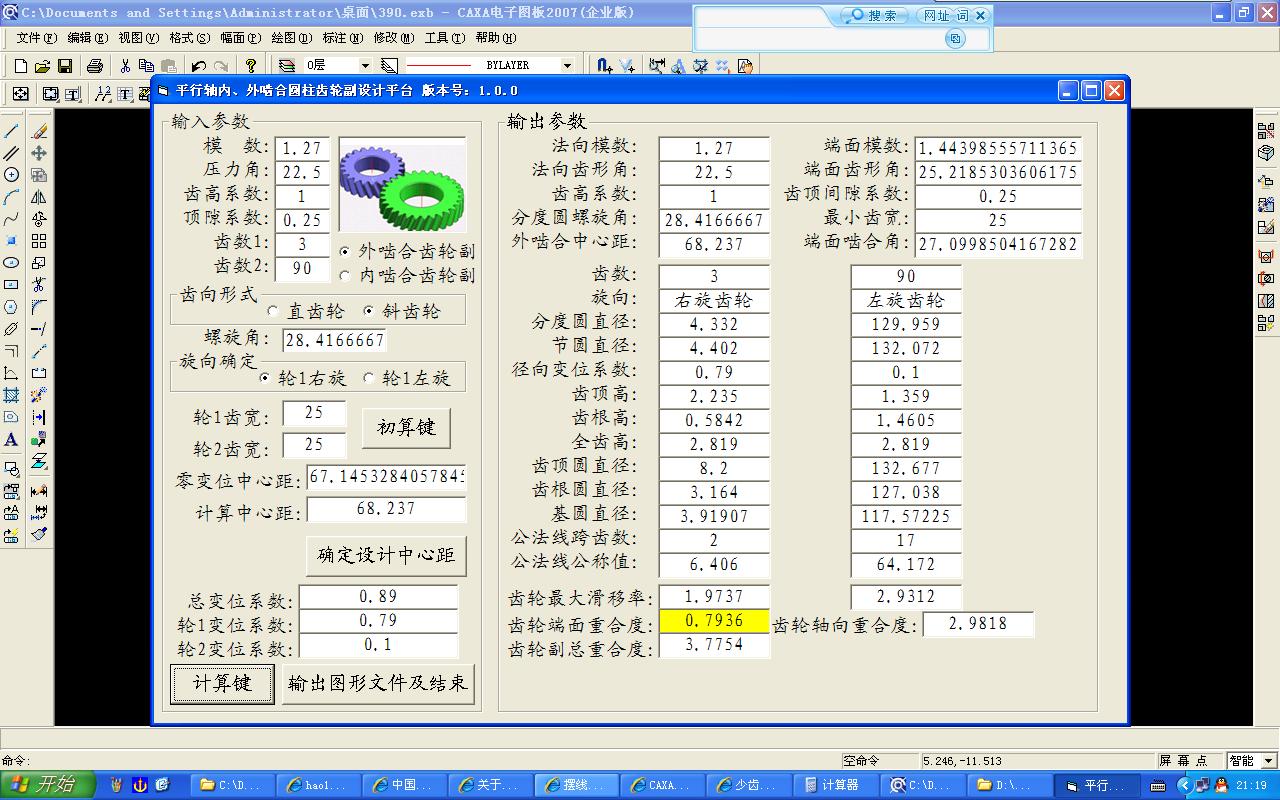

中心距取67.5，自己分配变位系数吧！就是这个摸样！

gdd · 发表于 2012-7-18 16:25

gushanshan 发表于 2012-6-18 10:31

登录/注册后可看大图

m：1.27 z:3 β：28°25′ α：22.5° i：30
（只知道这些的了，这些是别人做的，我自己应该从 ...

是3头的蜗杆吧

hyfjy · 发表于 2012-7-19 22:27

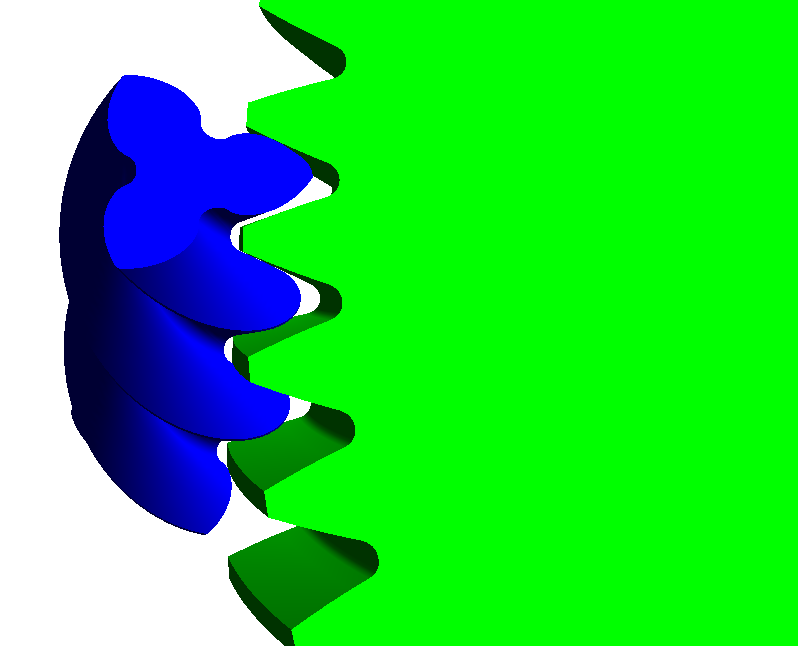

精密建模的图：

gushanshan · 发表于 2012-8-6 09:33

qdtruck 发表于 2012-7-18 10:10

登录/注册后可看大图

中心距取67.5，自己分配变位系数吧！就是这个摸样！

中心距的67.5是如何确定的啊，为什么取这个数值？
