螺旋锥齿轮的冠轮造型及与锥齿轮副的关系

hyfjy

近期做了一对格里森制圆弧齿螺旋锥齿轮副，同时对冠轮进行了造型，计算文件如下：

    外啮合圆柱齿轮副计算输入数据一览表  计算日期:2011-02-14    19:20:56
法向模数          Mn =           3
齿数              Z1 = 4        Z2 = 20
输入齿轮最小齿宽 B =  25
端面模数          Mt = 3
法向齿形角       αn = 20
齿高系数         Ha′= 1
齿顶间隙系数     C′ = .25
端面齿形角       αt = 20
分度圆螺旋角      β = 0           直齿轮副
     外啮合圆柱齿轮副计算结果
模数:               M =     3
齿数:               Z =     4                20
分度圆螺旋角:       β=     0
齿宽:               B =      25              25
法向压力角:        αn=     20
端面压力角:        αt=     20
端面啮合角:       αt'=     27.09398
中心距:             L =     37.9989
分度圆直径:         d =     12    60
节圆直径:           d'=     12.666             63.332
径向变位系数:       X =     .785   0
齿轮副计算齿宽:     b =      25
齿顶高:             ha=     4.999             2.644
齿根高:             hf=     1.395             3.75
全齿高:             h =     6.394             6.394
齿轮齿顶圆直径:     De=     20      65.288
齿轮齿根圆直径:     Df=     9.21    52.5
基圆直径:           Do=     11.27631           56.38156
齿轮端面重合度:     Ea=     .8369
端面重合度值太小,请进行再调整
齿轮轴向重合度:     Eb=     0
齿轮总重合度:       E =     .8369
最大滑动率:         F =     2.8852              3.5642
公法线跨齿数:       K =     2                    3
公法线公称值:       W =     15.064               22.981

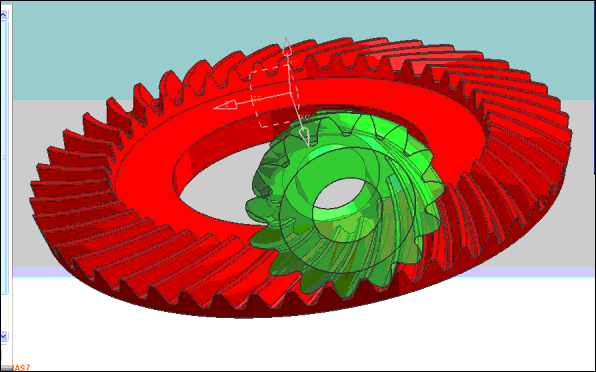

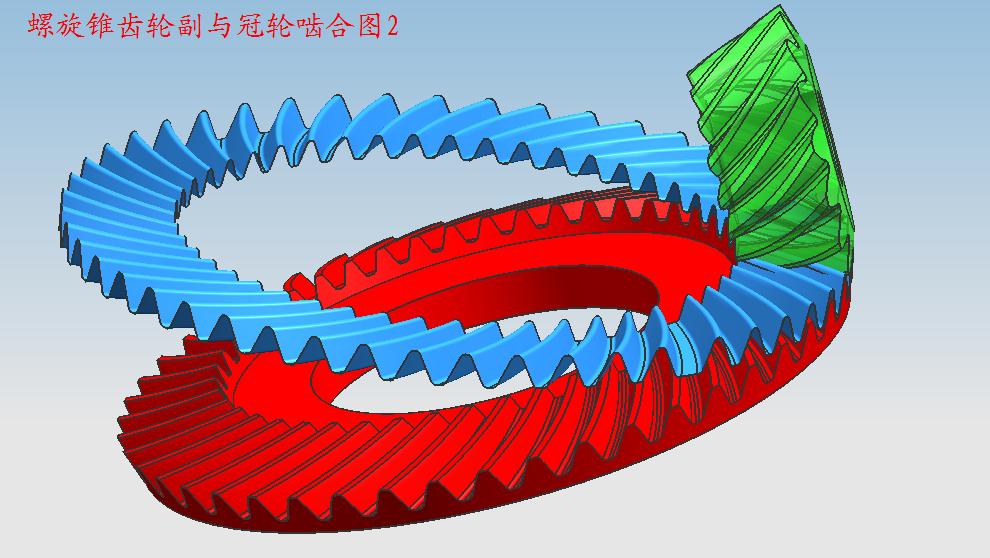

下面的一组图为冠轮与锥齿轮副的啮合图：









从各方面可以看清冠轮与锥齿轮副的关系。

下面的二图是锥齿轮副的啮合图：

hyfjy

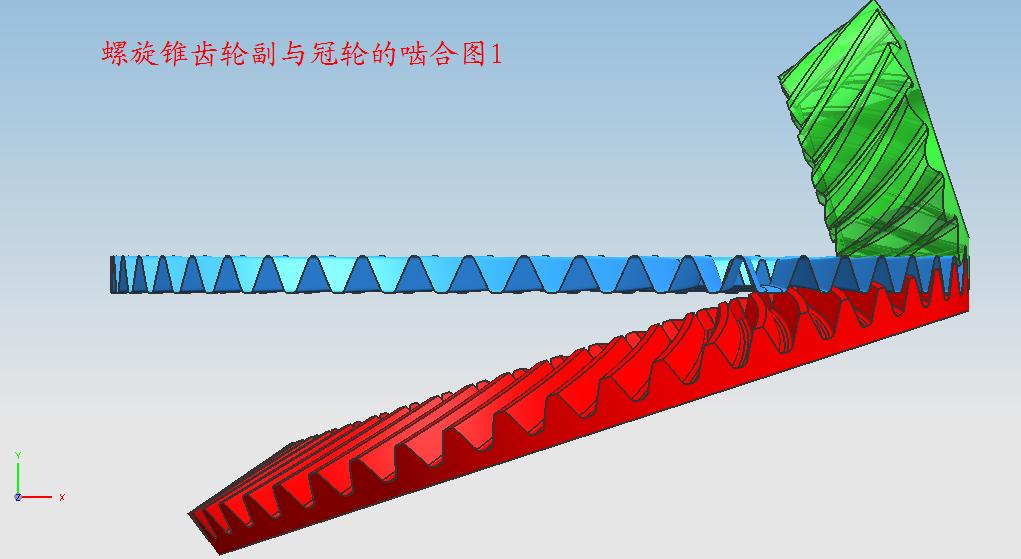

以下是冠轮与锥齿轮副的运动关系图：

图1是冠轮的图：



图二是冠轮与大轮的啮合图：



图三是冠轮与小轮的啮合图：

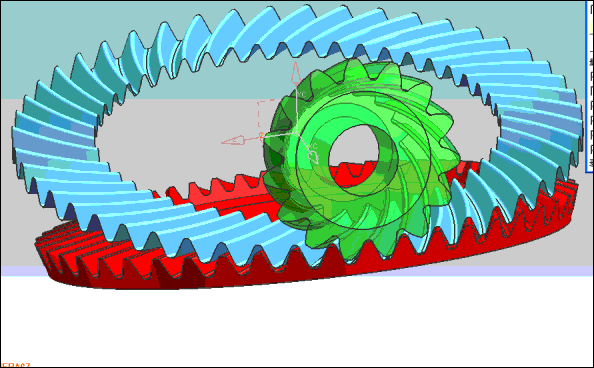

图四是冠轮与锥齿轮副的啮合图：

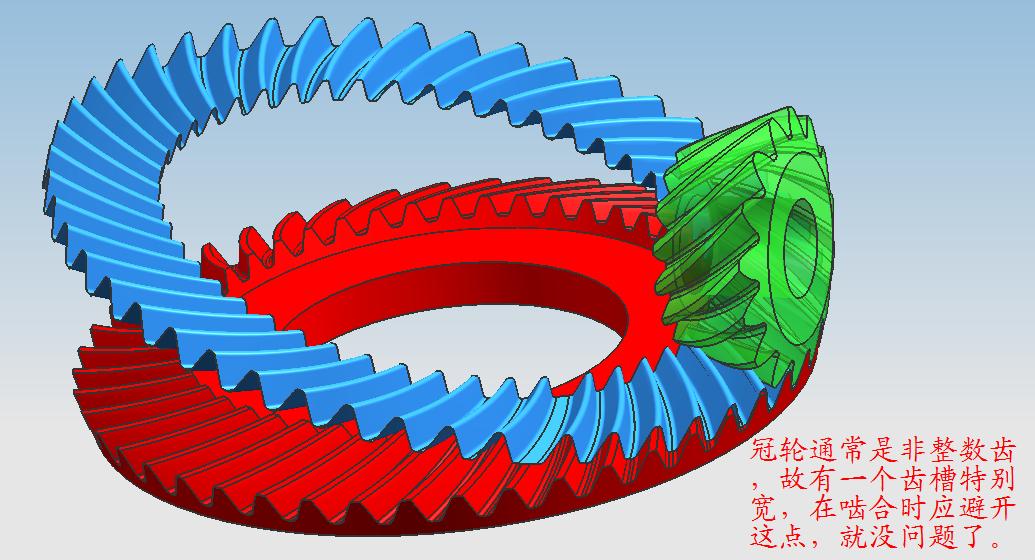

从中可以看出，冠轮相当于刀具的作用，同时与大轮与小轮啮合，基本参数完全一致，但齿数一般都是非整数，故在进行造型时对其中一个齿槽进行扩大处理，但在啮合时最好避开这一个齿槽，这样啮合的过程都是完全吻合的。

xlz365

请问大致实现方法？我很感兴趣！

阿懵

高手
！
羡慕！~

hyfjy

回复 xlz365 的帖子

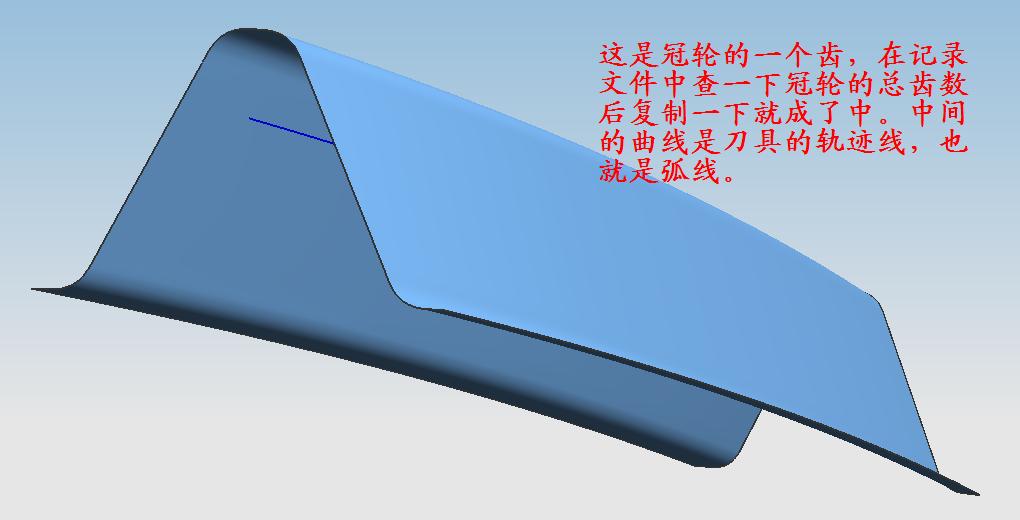

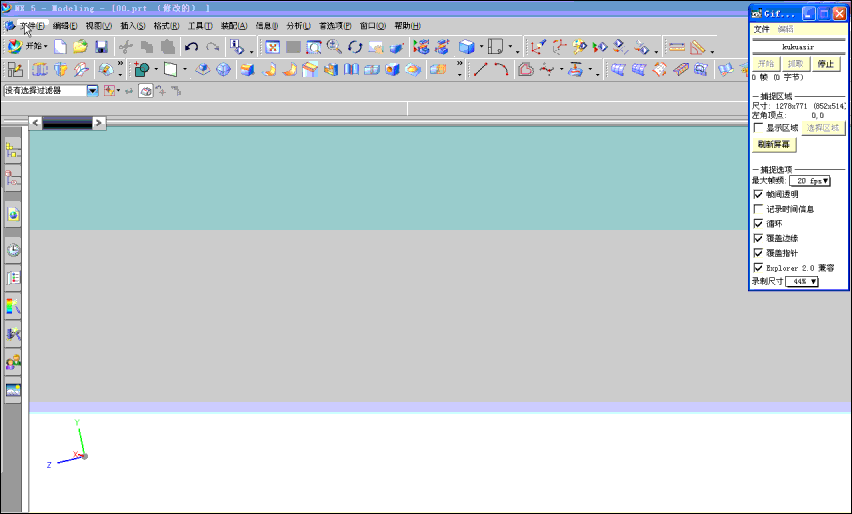

软件经升级后可以自动生成做冠轮的样条线及用Grip进行输入的文件，用下面经压缩的文件解压后，在任何一个有文件页面的图中，点“文件”，“执行”，“Grip调试”，再找到这个解压的文件后，在页面上先点一下单步，再点继续就全做完了。

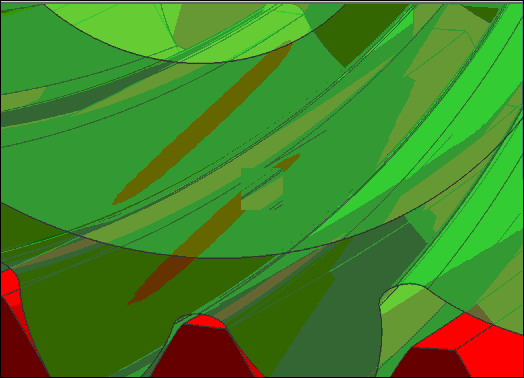

还有一个截图：

hyfjy

这是一个压缩的Grip文件，已调试结束。

Z00.rar (112.39 KB, 下载次数: 10)

2011-2-15 20:34 上传

点击文件名下载附件

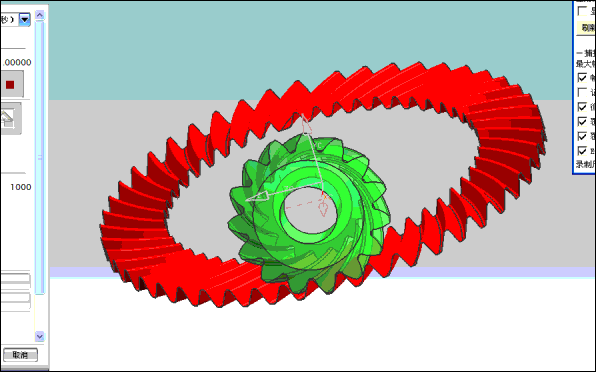

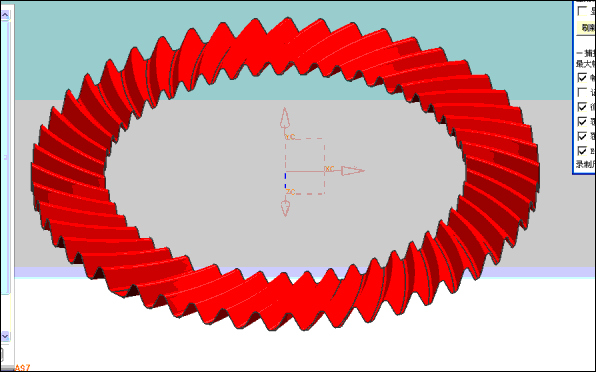

还有一个更细点的操作动画：

pingabes

感谢，学习了！
