用某软件做了一对格里森准双曲面锥齿轮，现放出三维图，希望有兴趣的网友一起讨论下

xiaodi868

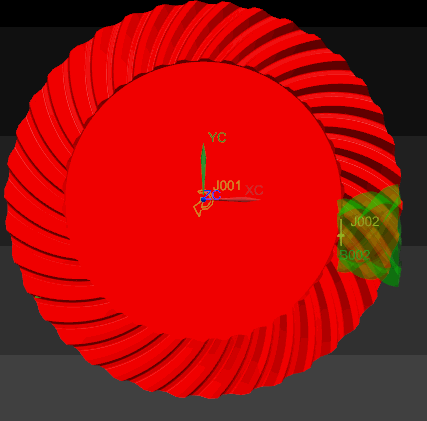

用某软件做了一对格里森准双曲面锥齿轮，现放出三维图跟运动仿 真动图，希望有兴趣的网友一起讨论下！

齿轮大概参数，大轮38齿，小轮6齿，其他参数靠猜的，好像是模拟专机加工的，网友们给鉴定下，

齿轮坑

哎呦 不错哦

dulinchang

这个不错，不会是GC工具箱做的吧

JinairFruit

请教一下这个齿轮是用什么软件做出来的

xiaodi868

dulinchang 发表于 2019-9-24 15:12
这个不错，不会是GC工具箱做的吧

还真是，GC工具箱的格里森弧锥齿轮不行，但准双曲面锥可以，摆线齿两个都不行

xiaodi868

齿轮坑 发表于 2019-9-24 09:27
哎呦 不错哦

精度说的过去，拿来演示还是可以的，工具做的时候没修形，但是生成的图形好像有修形一样，大小端大概单边修掉了0.03，就是控制参数太少了，给定齿数，大端模数，齿宽，压力角就能生成！

xiaodi868

JinairFruit 发表于 2019-9-24 16:40
请教一下这个齿轮是用什么软件做出来的

UG的GC工具箱，不过生成的齿形不是很完美，要手动修整下，发的图是我修整过的，不过计算生成的齿面没问题！

wu_jixin

感觉不错，但是用到实际现场恐怕不好说了。

JinairFruit

xiaodi868 发表于 2019-9-24 22:12
UG的GC工具箱，不过生成的齿形不是很完美，要手动修整下，发的图是我修整过的，不过计算生成的齿面没问题 ...

感谢楼主。但还有几个问题想请教一下：
1、格里森双曲面齿轮工具（我选的货车齿轮）输入参数怎么输入螺旋角方向，画出来的都是大齿轮右旋的（虽然实际应用确实大部分是小齿轮左旋大齿轮右旋）。
2、格里森双曲面齿轮工具怎么选择齿轮是双重收缩还是根锥收缩等。
3、这个生成后的齿轮修形都修整哪些方面呢；就是齿顶、齿端倒棱还有齿向鼓修形吗？
我是新手，希望老师多指教，谢谢

xiaodi868

JinairFruit 发表于 2019-9-29 09:43
感谢楼主。但还有几个问题想请教一下：1、格里森双曲面齿轮工具（我选的货车齿轮）输入参数怎么输入螺旋 ...

GC工具箱我个人觉得只能拿来做示意图，至于你说的双重收缩，修形之类的，工具好像没这些功能，工具简单到没侧隙，变位系数，这个只能做示意图或者拿来玩玩，实际使用估计不大行！
