两轮啮合的起测点和起评点

zb18-love

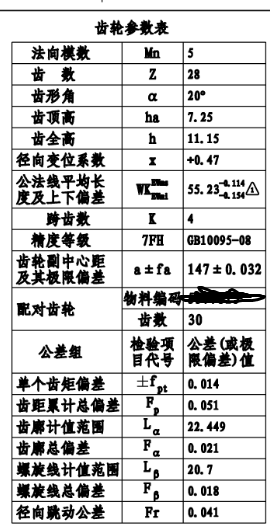

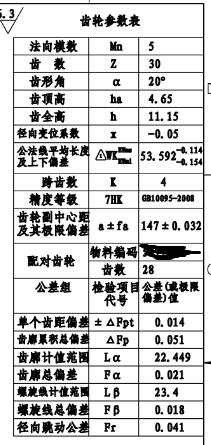

28齿顶圆154.5   30齿齿顶圆159.3

两轮啮合，算出来起测点、起评点如下，高手指点下这个检测参数可以吗？

梦飞飞141414

我没有具体去核算，可能核出来也有一定偏差。只交流一下意见，大家相互学习一下
1.没有提供齿顶倒角值，也没有给出齿顶圆公差值。
2.关于终评点dNa，倒角有公差，齿顶圆有公差，因而算下来dNa是一个带公差值，可以取下差。
3.起评点dNf由配对齿轮求出，与配对齿轮dNa直接相关，再带上中心距的公差，也是一个带公差值，为保证啮合一般取下差。而且至少应该把dNf作为输入给加工厂家。
4.终测点可以是终评点。
5.起测点可以是dCf，可以是dFf，也可以dNf减去一定裕度得到。理论上应该用dFf，要保证起测点上都是渐开线。但实际上设计者很难得出dFf的值，特别是根切的情况。所以从使用角度来说，dCf比较合理，但也要考虑是否隔基圆太近而无法加工出渐开线。

yongxiangle1969

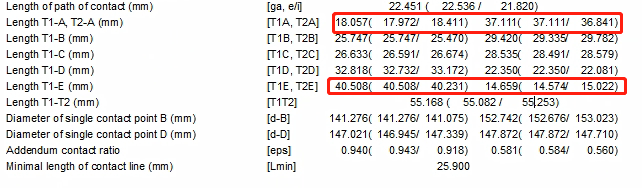

如不考虑修形：Z28齿理论啮合起始点：dtif28=136.427，Pmin=18.06

yongxiangle1969

如不考虑修形：Z30齿理论啮合起始点：dtif30=143.972，Pmin30=14.66

yongxiangle1969

如不考虑修形：Z28齿理论啮合终止点：deap28=154.501，Pmax28=40.51；
                       Z32齿理论啮合终止点：deap32=159.301，Pmax28=37.11；

changjunju12680

看看我发的这个对不对，你说的什么起测点起评点不知是什么意思

zb18-love

梦飞飞141414 发表于 2019-8-27 22:23
我没有具体去核算，可能核出来也有一定偏差。只交流一下意见，大家相互学习一下
1.没有提供齿顶倒角值，也 ...

谢谢你的解答，疏忽了，30齿齿顶圆159.3（0，-0.29）  28齿齿顶圆 154.5（0，-0.25）

zb18-love

changjunju12680 发表于 2019-8-28 09:07
看看我发的这个对不对，你说的什么起测点起评点不知是什么意思

齿部精度检测参数。

zb18-love

描述有误，这个是齿部精度检测的参数，控制齿形检测点的。

梦飞飞141414

如图，是没有考虑齿顶倒角的情况。考虑倒角则起评点会更高。
另外，如前述，终测点建议取终评点。再往上就测到倒角了。
起评点如不做特殊要求，怎么取都可以。
