弧齿锥齿轮运动仿真~

发表于 2011-9-27 13:00 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

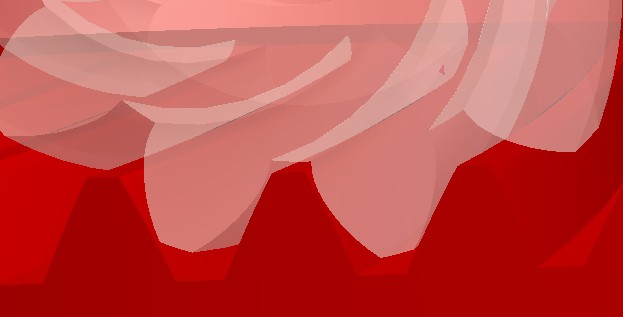

承载面

承载面

非承载面

非承载面

通过对版主hyfjy的帖子的学习和理解，做了一对弧齿锥齿轮的运动仿真，结果发现接触区域有问题啊，承载面不现实接触区域，非承载面反而显示了，这是什么原因造成的？齿轮安装无干涉啊，

点评

在设置相啮合面时设置反了，应该是另一面啮合才对，把小轮的凹面贴上大轮的凸面，让这面有接触才行。发表于 2011-9-27 20:35

相同参数的模型，或者用PROE做好的模型，转成在UG中后可以得到连续的接触就是最好的例证发表于 2011-9-27 20:28

这就是PROE的最大缺点，不能进行提高分辨率的操作，好比在CAD中，一般画的圆放大后就成了折线，重新生成一下，就圆了，UG在低分辨率时不连续的接触区，当提高分辩率后就连续了，PROE在一周上还不尽一致，发表于 2011-9-27 20:26

【忘记密码、忘记用户名、忘记Email，如何找回？】

回复

楼主| 发表于 2011-9-27 13:01 | 显示全部楼层

做的运动仿真，齿轮也能运转起来~

回复

楼主| 发表于 2011-9-27 13:12 | 显示全部楼层

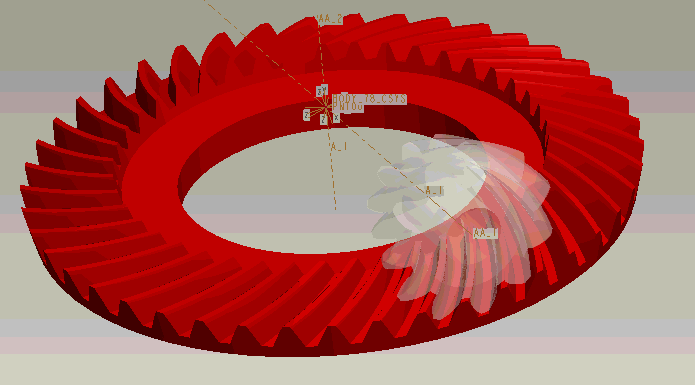

运动仿真

运动仿真

评分

1 查看全部评分

zhangjun

回复

楼主| 发表于 2011-9-27 13:15 | 显示全部楼层

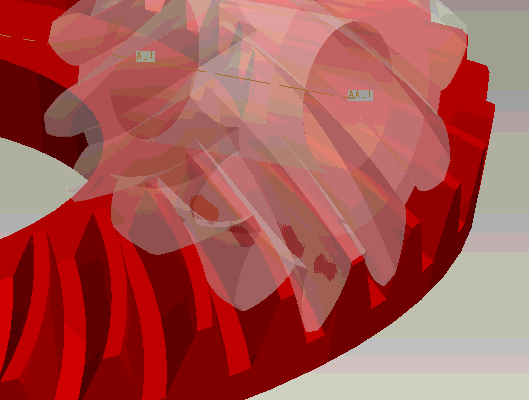

承载面

承载面

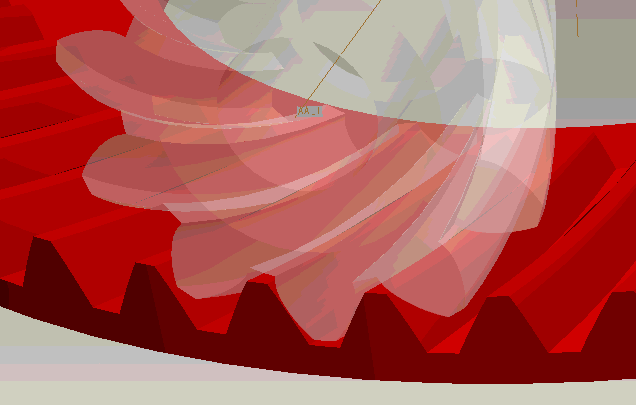

非承载面

非承载面

点评

接触的部位反了，不是工作面呢，倒像是大轮在用非工作面带动小轮转呢，在设置接触时把要相啮合的面设置反了的原因。发表于 2011-9-27 20:33

回复

楼主| 发表于 2011-9-27 13:16 | 显示全部楼层

这是怎么回事呢？

点评

典型的分辩率不够啊，在一周上甚至可以发现接触部位的印痕都不一致，是否是这样呢？你再发一对模型，转成X_T的格式，在UG中再做一下。谢谢。还是要顶一下的。发表于 2011-9-27 20:31

回复

发表于 2011-9-27 15:39 | 显示全部楼层

高手，学习了，
我们可以制造弧齿刀，有需要可以合作！
