大质数斜齿轮挂轮计算软件

zwenguo

大质数斜齿轮滚齿挂轮计算.rar (464.59 KB, 下载次数: 3070)

2009-9-17 20:08 上传

点击文件名下载附件

大质数斜齿轮挂轮计算软件

hss218

Z=103
M=3
螺旋角30°右旋
滚刀头数1，右旋
α=1/25
轴向进给量0.87
加工机床Y3150E
i差=-9sinβ/mk-625*α/(32*i走*k)=-9sin30°/3-625*23*15/（32*16*13*25）=-2.79582331
=================================================================


   相差好多。。

zwenguo

计算结果不能说明什么，问题是你与我的添加惰轮与否刚好相反。请接和我的里面另一软件一起使用。先求分齿，然后求插动。看下里面的文本文档！

zwenguo

Z=103
M=3
螺旋角30°右旋
滚刀头数1，右旋
α=1/25
轴向进给量0.87
加工机床Y3150E
i差=-9sinβ/mk-625*α/(32*i走*k)=-9sin30°/3-625*23*15/（32*16*13*25）=-2.79582331
============================== ...
hss218 发表于 2009-9-16 19:56


登录/注册后可看大图

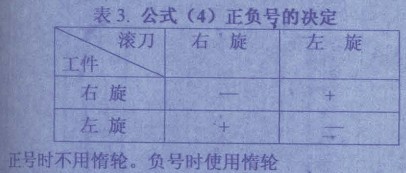

何以见得你的结果就是正确的呢?i差=-9sinβ/mk-625*α/(32*i走*k)中的-9sinβ前面的“-”号并不是数学上的正负，而是是否要求添加惰轮的情况，“-”表示不加，“+”表示要加，你应该要搞清楚

hss218

Z=103
M=3
螺旋角30°右旋
滚刀头数1，右旋
α=1/25
轴向进给量0.87
加工机床Y3150E
逆铣
i差=-9sinβ/mk-625*α/(32*i走*k)=-9sin30°/3-625*23*15/（32*16*13*25）=-2.79582331

==============================

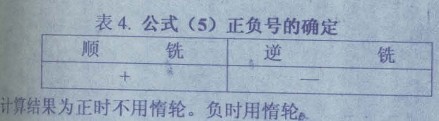

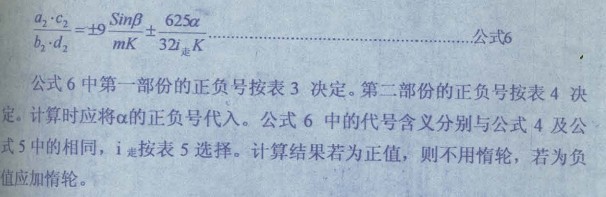

按照滚刀同向为负异向为正原理，第一项为负，逆铣加工第二项也为负。
我找不出i差=-2.79582331错在哪里？而且前面公式前面正式号也不是随便取的吧？应该按照滚刀及工件旋向选择。

=====================



根据LZ软件计算i差=2.79996937......
撇下搭补搭挂轮不说
a c主动 b d被动
i差大于1
主被动互换b*d/(a*c)=45*92/(20*23)=9???
本人不是滚齿工，没滚齿实际操作经验，以上计算是我根据说明书的一点片面理解，如理解有误请指正。

zwenguo

Z=103
M=3
螺旋角30°右旋
滚刀头数1，右旋
α=1/25
轴向进给量0.87
加工机床Y3150E
逆铣
i差=-9sinβ/mk-625*α/(32*i走*k)=-9sin30°/3-625*23*15/（32*16*13*25）=-2.79582331

====================== ...
hss218 发表于 2009-9-17 12:20


登录/注册后可看大图

应该是软件的问题。一个问题我已经发现，就是挂轮比和你计算的挂轮比对不上，是我粗心把大质数另一定数用软件推导出，这情况看来对部分机床并不适用。另一挂轮比计算挂轮对不上我还头一次碰上，我自己计算的也是和你的情况一样，因为电脑上还没装编程，所以问题还没发现，晚上花点时间看下。谢谢！

hss218

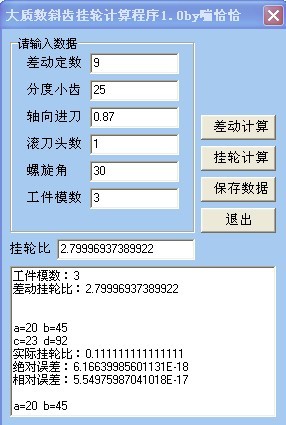

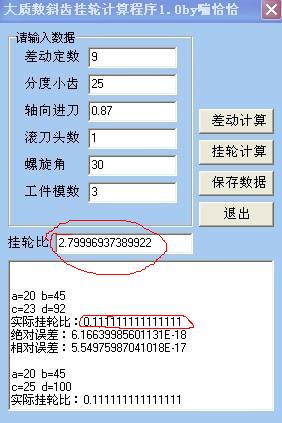

第二个差动挂轮软件
不管参数怎么变化
下面挂轮比都是0.1111111111
倒数就是差动定数9
是不是编程的时候把差动定数9都代替成挂轮比了？？？

zwenguo

第二个差动挂轮软件
不管参数怎么变化
下面挂轮比都是0.1111111111
倒数就是差动定数9
是不是编程的时候把差动定数9都代替成挂轮比了？？？
hss218 发表于 2009-9-17 13:54


登录/注册后可看大图

确实是犯了这样的错误，呵呵！现在已经解决更新了 ！
我仔细看了你的公式，你用的进刀应该不是0.87精确值，参加计算的是走刀滚比。结果还是没对上，我也不是很清楚这机床，呵呵！我试了其它机床基本上好像没问题，，继续找原因

zwenguo

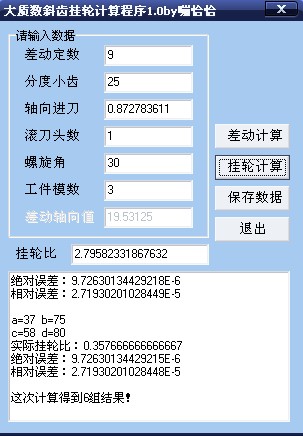

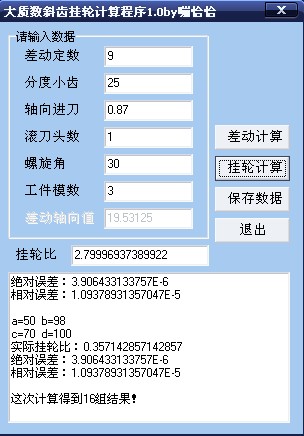

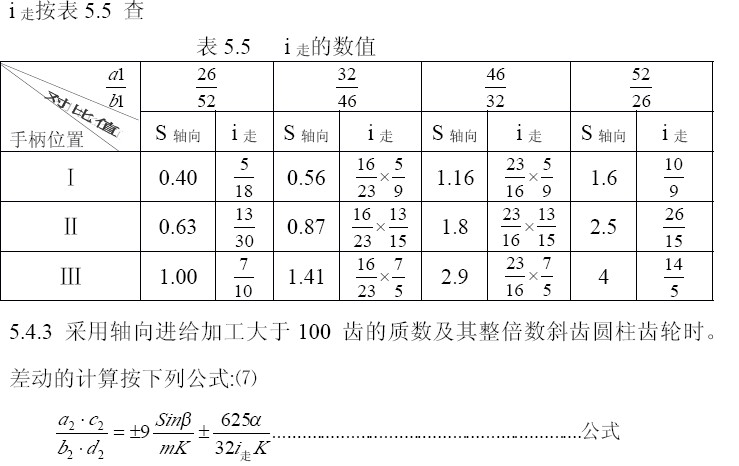

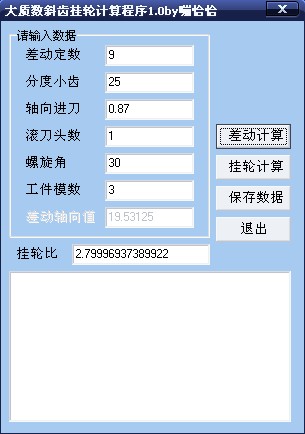

Y3150E中S轴=0.4608*3.14(PI)*I走
0.87是近似值，精确值应该是0.872783611
以上是 ≮机修≯鉄匠(309689757)计算求得

hss218

一般输入参数就是表格S轴向进给数值，不可能再去换算，这样是不是稍显繁琐，其实你可以把输入轴向进给量与走刀滚比相连系起来，选0.87时候（16/23）*（13/15）参加计算.
不会VB，但我想这应该可以做起来的。
还有就是能不能优化成斜齿与质数斜齿通用、
