双压力角齿轮参数计算

刀疤五 · 发表于 2013-12-16 19:45

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由刀疤五于 2013-12-17 16:18 编辑

谁有关于双压力角(非对称)齿轮设计方面的书籍传上来让大家共享，
我有一遍

非对称齿齿轮泵非对称齿轮公法线的测量.pdf (168.69 KB, 下载次数: 134)

这遍论文，仔细看过，内容简单，而且完全错误，大家不要下载，更不要花时间去看。已下载的朋友请删掉。

zl3264507 · 发表于 2013-12-17 10:06

我公司正生产这样的齿轮，也是依葫芦画瓢，根据图纸上标的尺寸检验。
一般都是工作面小模数大压力角，非工作面大模数小压力角。其实这样的齿形都是以工作面的齿参数作为设计基准，非工作面的模数是假象模数，非工作面的模数实际设计是以工作面的模数设计的，仅仅压力角不同。刀具也一样。

刀疤五 · 发表于 2013-12-25 09:16

本帖最后由刀疤五于 2013-12-25 09:20 编辑

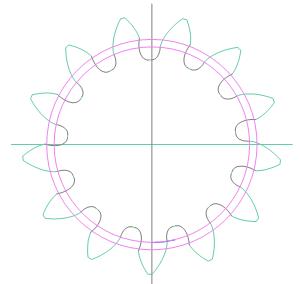

终于绘出了双压力角的齿形

流光醉影 · 发表于 2013-12-26 18:05

刀疤五发表于 2013-12-25 09:16

登录/注册后可看大图

终于绘出了双压力角的齿形

qiuzhishihui · 发表于 2013-12-26 18:42

长见识！双压力角齿形一般用在什么地方？

HBTIANZE · 发表于 2013-12-27 14:46

有点像牙嵌离合器的齿形啊！

刀疤五 · 发表于 2013-12-27 15:13

刀疤五发表于 2013-12-25 09:16

登录/注册后可看大图

终于绘出了双压力角的齿形

不看我的说明你绘的出来吗
【回复】能绘出半边齿

yanxudong · 发表于 2016-8-30 13:06

不错，学习，正研究双模双压力角。

hongjiqiao · 发表于 2022-8-27 19:00

不错，学习双模双压力角。
