求助齿轮报告分析

tin2046 · 发表于 2011-9-23 10:46

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 tin2046 于 2011-9-23 11:54 编辑

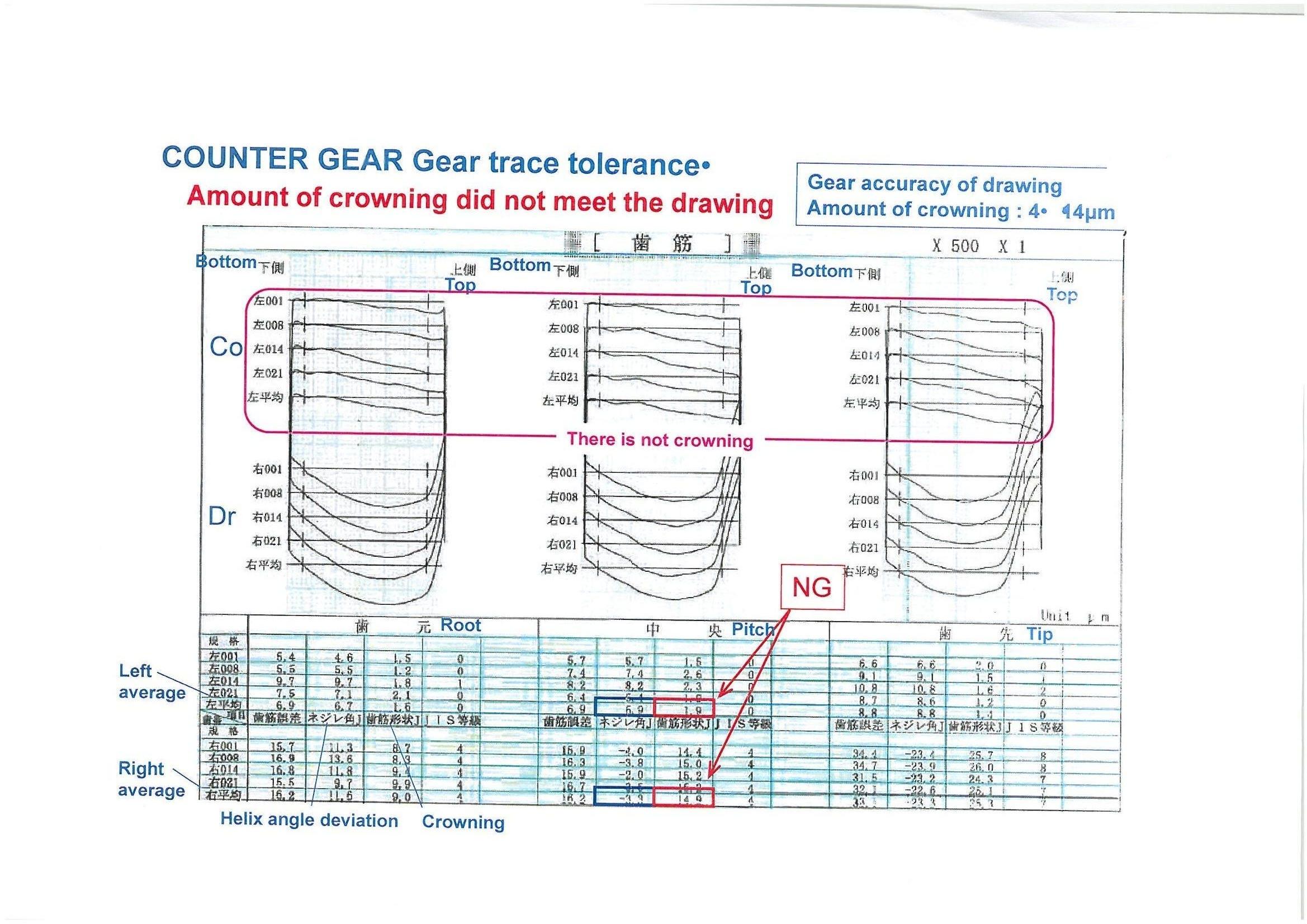

想请高手帮我解答一下，图片中齿向产生这样的形状与数据，除了刀子的问题外还有其他方面的因素吗？比如加工时偏心是不是也会产生这种情况，还有测量时如果装夹不好会不会产生这种情况？谢谢！

wxj73 · 发表于 2011-9-23 10:53

回复 tin2046 的帖子

我这边下载不了，能不能发图片，或者QQ459645763联系呀

tandemoron · 发表于 2011-9-23 11:32

每个齿的齿向一致性较好，就不是加工偏心或测量装夹偏心的问题。感觉像是测头的问题。如果是小模数，大螺旋角的齿轮，要选择更小的测头。

tin2046 · 发表于 2011-9-23 12:02

我在网上查了一下看到有这样一个说法，左边与右边形状趋势如果一致的话有可能是刀架导轨与工件轴线不平行导致，我只想问一下有没有可能是由于测量方面的原因导致出现这样的形状还是只可能是加工的原因，谢谢！

立刻行动 · 发表于 2011-9-23 15:10

如果怀疑计量仪器，可以把产品掉头检测，此时左齿面是刚才的右齿面，看看计量结果是否重合，0.003左右的误差是不需要计较的.
只是不明白，这里的报告与另一帖的磨齿产品报告惊人的相似？大家看看
