纯手工绘制渐开线齿轮

[复制链接]
81291961
发表于 2025-5-9 22:05 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看，没有账号？注册

x

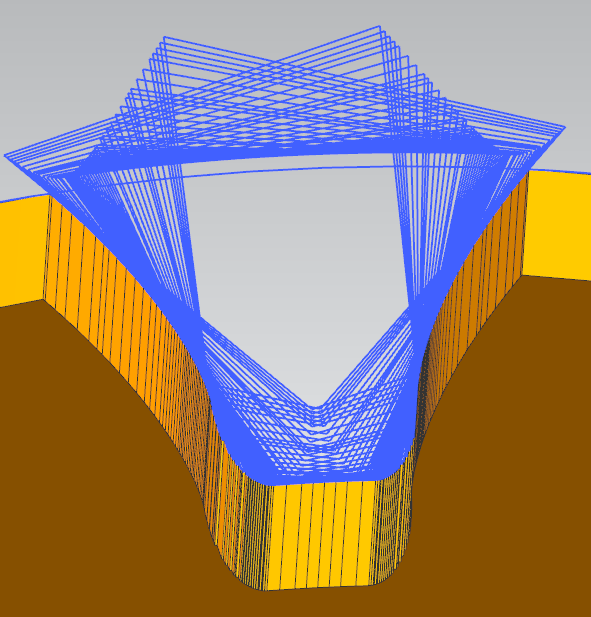

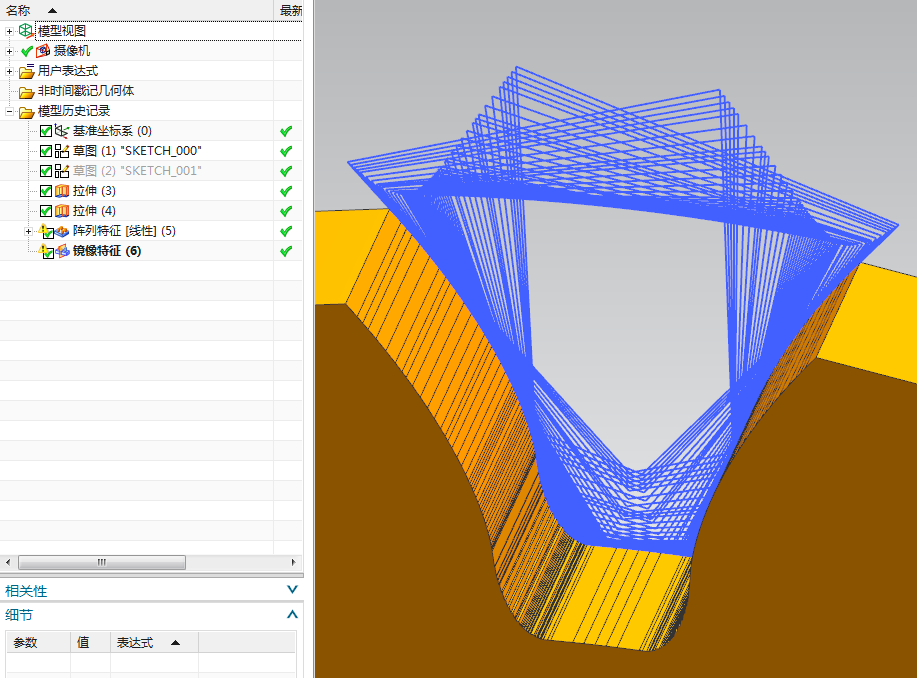

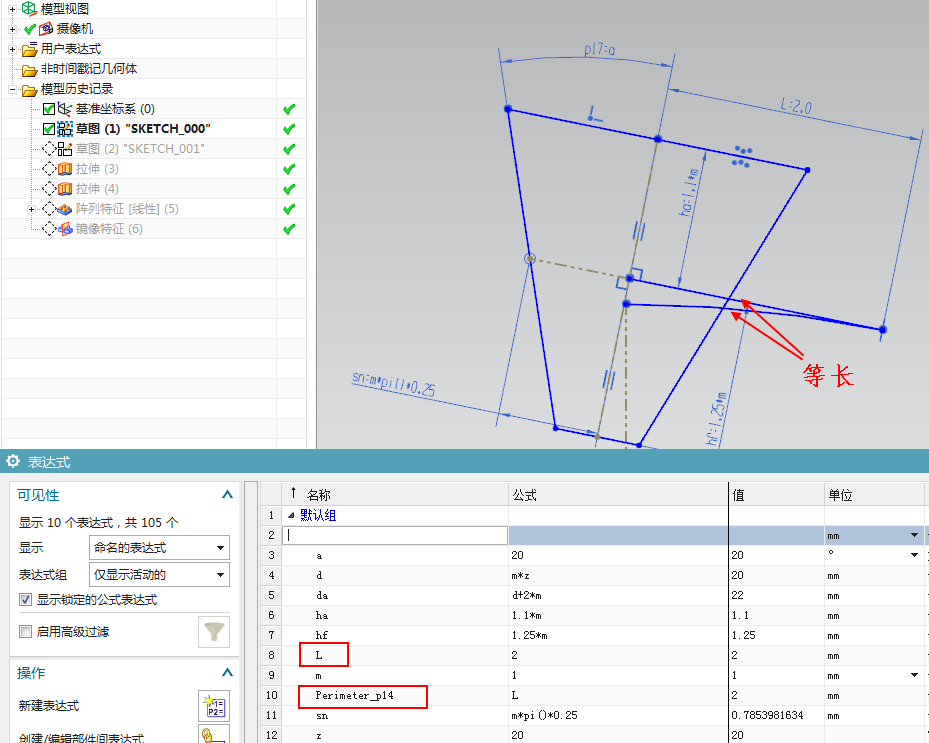

UGNX模拟齿条纯滚动绘制渐开线齿轮，没事做的玩玩。注意控制直线展开长度与圆弧相等。

【忘记密码、忘记用户名、忘记Email，如何找回？】
回复

举报

81291961
 楼主| 发表于 2025-5-9 22:08 | 显示全部楼层

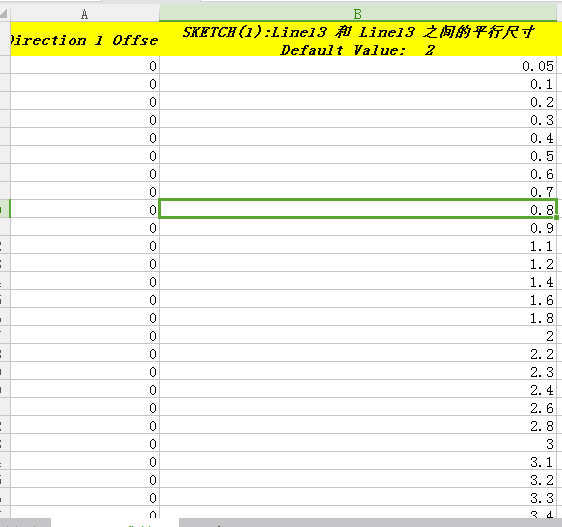

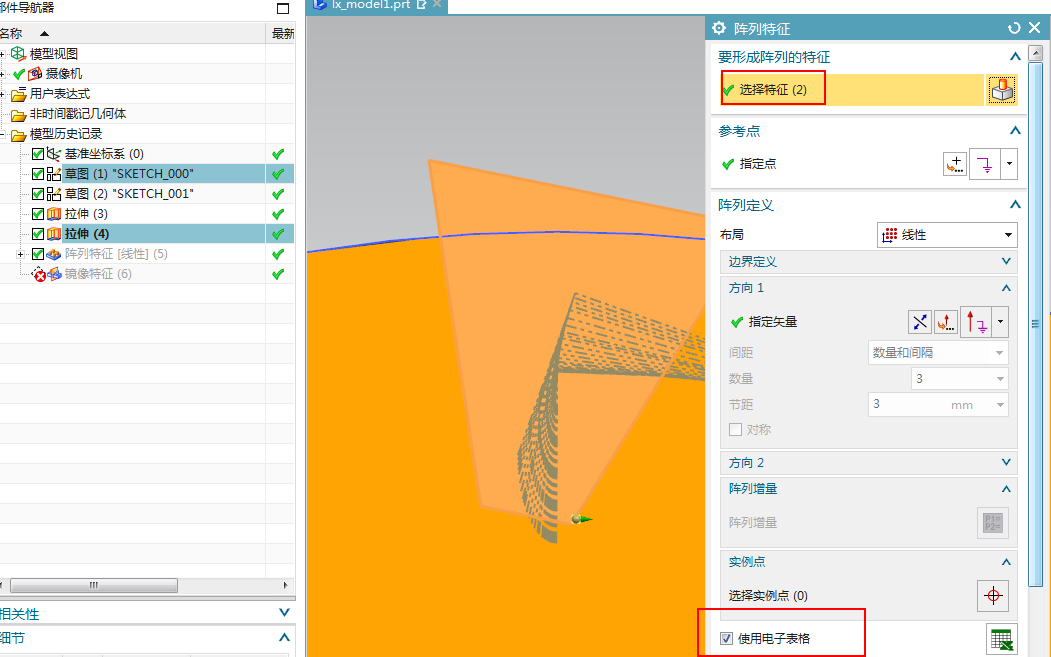

要以直线L展开长度，作为变量进行阵列。
