2Z-X型行星机构

zbbn

参数:
模数 Mn=3,  螺旋角B=15度, 传动比 i=6 ,齿轮精度为5级,中心轮输入,转速不超过1000r/min, 行星架输出,转矩为3000N.m.

请大侠帮忙看下,结合设计,加工制造,成本,噪声,等等考虑,这个结构布置有什么问题?谢谢.

niuershiye

这个帖子，看见几天了。
看见没人回复 。现凑上大概结构方案。
中心距 68 ； 15-30-75  i = 6
强度稍后再说 。


=======================

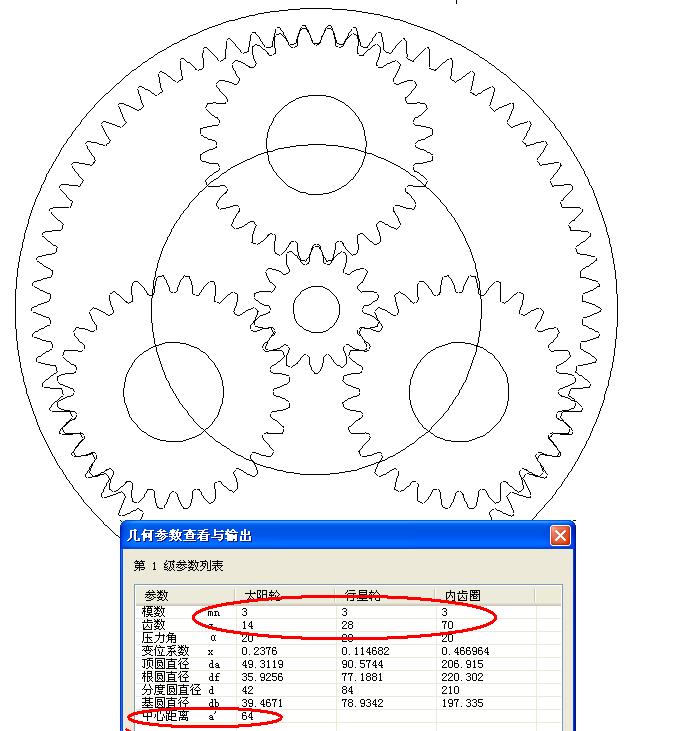

中心距 a=64   ; 14-28-70   i=6
可能这个更符合原设计

=============

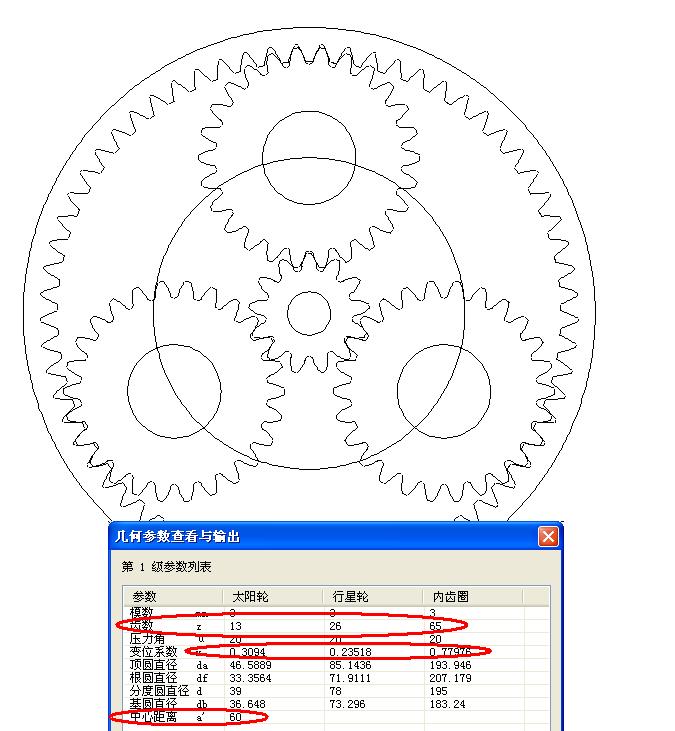

也可以是 13-26-65 a=60

niuershiye

上面 太阳轮 与 行星轮出现整倍数，可以从行星轮中减少一个齿 ， 用变位保证中心距。

zbbn

多谢版主回复.
现在初选模数为2.5,16-32-80.
请问为啥 a=64  14-28-70更好呢.
另外强度计算上使用论坛上的一位大侠上传的 行星齿轮减速器设计系统 ,发现所有强度均不合格,但使用公式手算,按小齿太阳轮接触疲劳强度为依据,某些参数取最小值,强度满足要求,这是何故?
版主的那个软件是自己开发的吗,MS很强大呀.

zbbn

对了,关于内齿轮加工,厂家说精度太高,得使用磨齿,但其结构设计不满足磨齿条件,砂轮直径大,没有空间.各位有什么好方法.

niuershiye

多谢版主回复.
现在初选模数为2.5,16-32-80.
请问为啥 a=64  14-28-70更好呢.
另外强度计算上使用论坛上的一位大侠上传的 行星齿轮减速器设计系统 ,发现所有强度均不合格,但使用公式手算,按小齿太阳轮接触疲劳强度 ...
zbbn 发表于 2009-8-19 15:54


登录/注册后可看大图

因为你有  260  这个直径限制 ！！！！
什么叫MS （我知道要说的是什么）..

goldfool

参考一下，谢谢

ranxueping

做成直齿好些
