楼主: poxiangzi
收起左侧

评价一下这对齿轮的接触状态!(内含多个产品实测图片)

  [复制链接]
发表于 2009-3-31 22:08 | 显示全部楼层
 楼主| 发表于 2009-4-19 14:29 | 显示全部楼层
21# woodee

不好意思,回复迟了,我上传一对齿轮图纸。

P.pdf

62.27 KB, 下载次数: 210, 下载积分: 齿轮币 -2 枚

S.pdf

81.45 KB, 下载次数: 214, 下载积分: 齿轮币 -2 枚

发表于 2009-4-19 15:26 | 显示全部楼层
这些齿轮都是在加工中心铣削成形的,但批量生产效率不会高。一般的做法是,在加工中心做好标准齿,各项误差检测合格(一般可以达到DIN5级或更好),且在理论安装距下、接触区域比较理想、单齿跳、周跳小(一般周 ...
poxiangzi 发表于 2008-9-23 08:40
请问用UG怎么建模造型的?!我用的是solidworks,用UG好做吗?
 楼主| 发表于 2009-6-1 23:04 | 显示全部楼层
本帖最后由 poxiangzi 于 2009-6-1 23:05 编辑

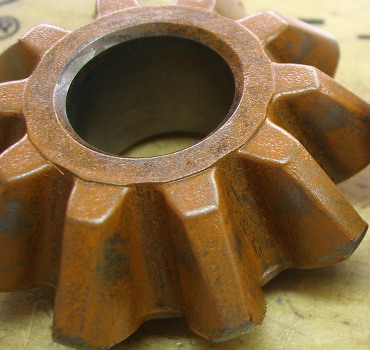

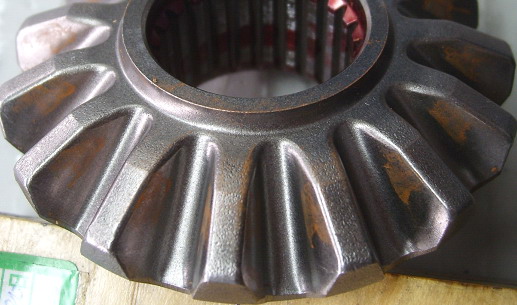

最近的成品图片,第一对:
 楼主| 发表于 2009-6-1 23:10 | 显示全部楼层
本帖最后由 poxiangzi 于 2009-6-1 23:14 编辑

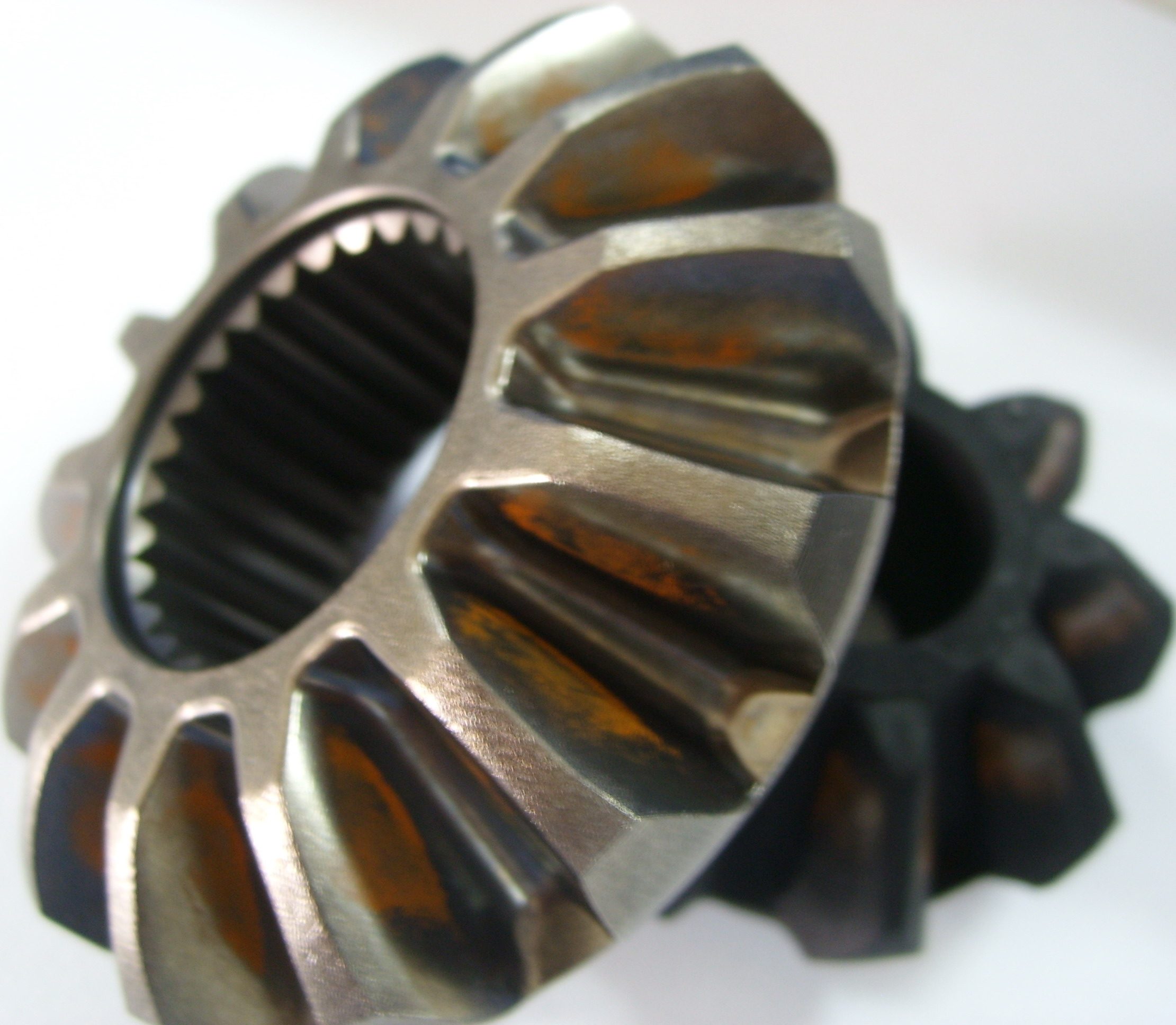

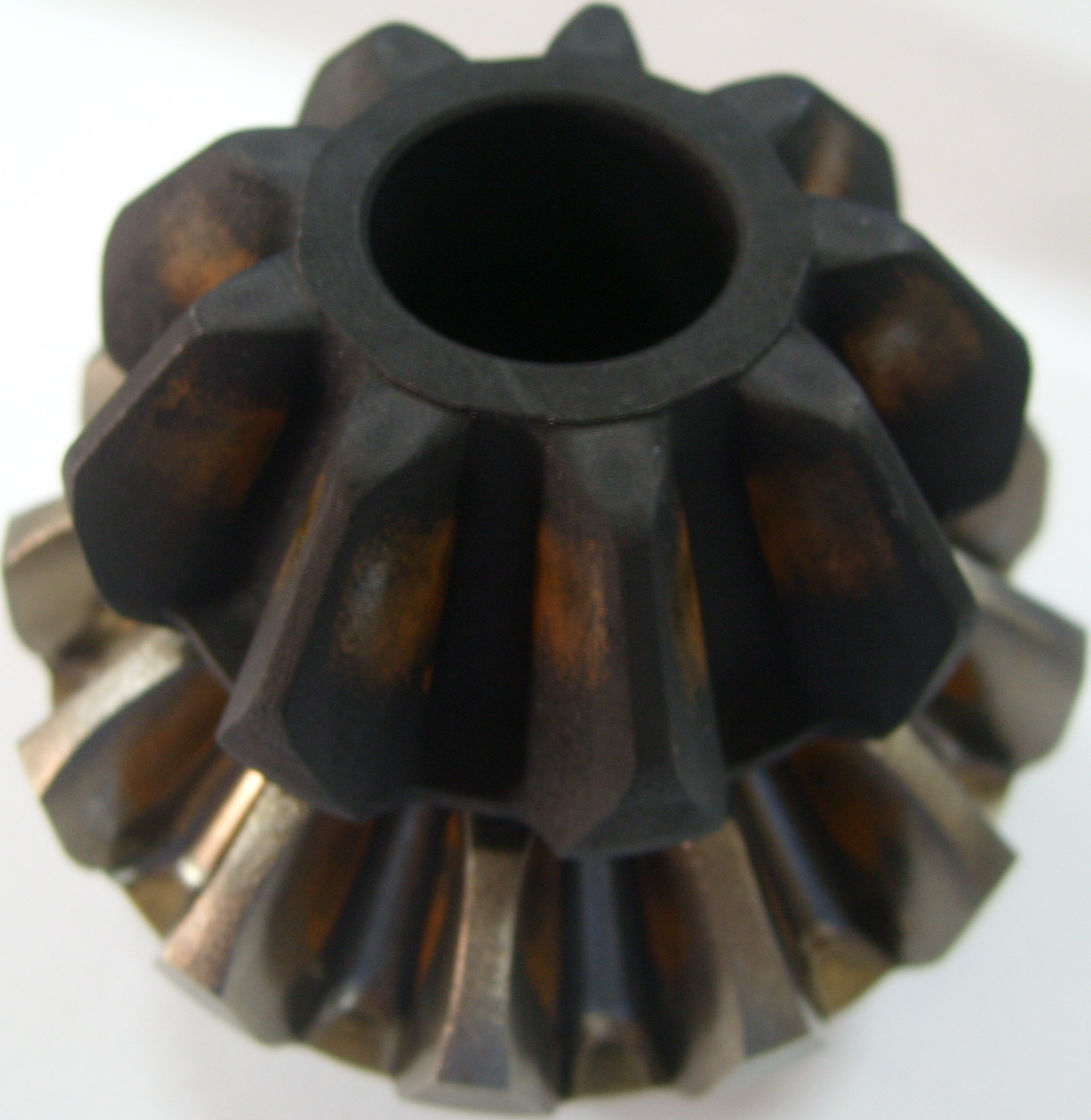

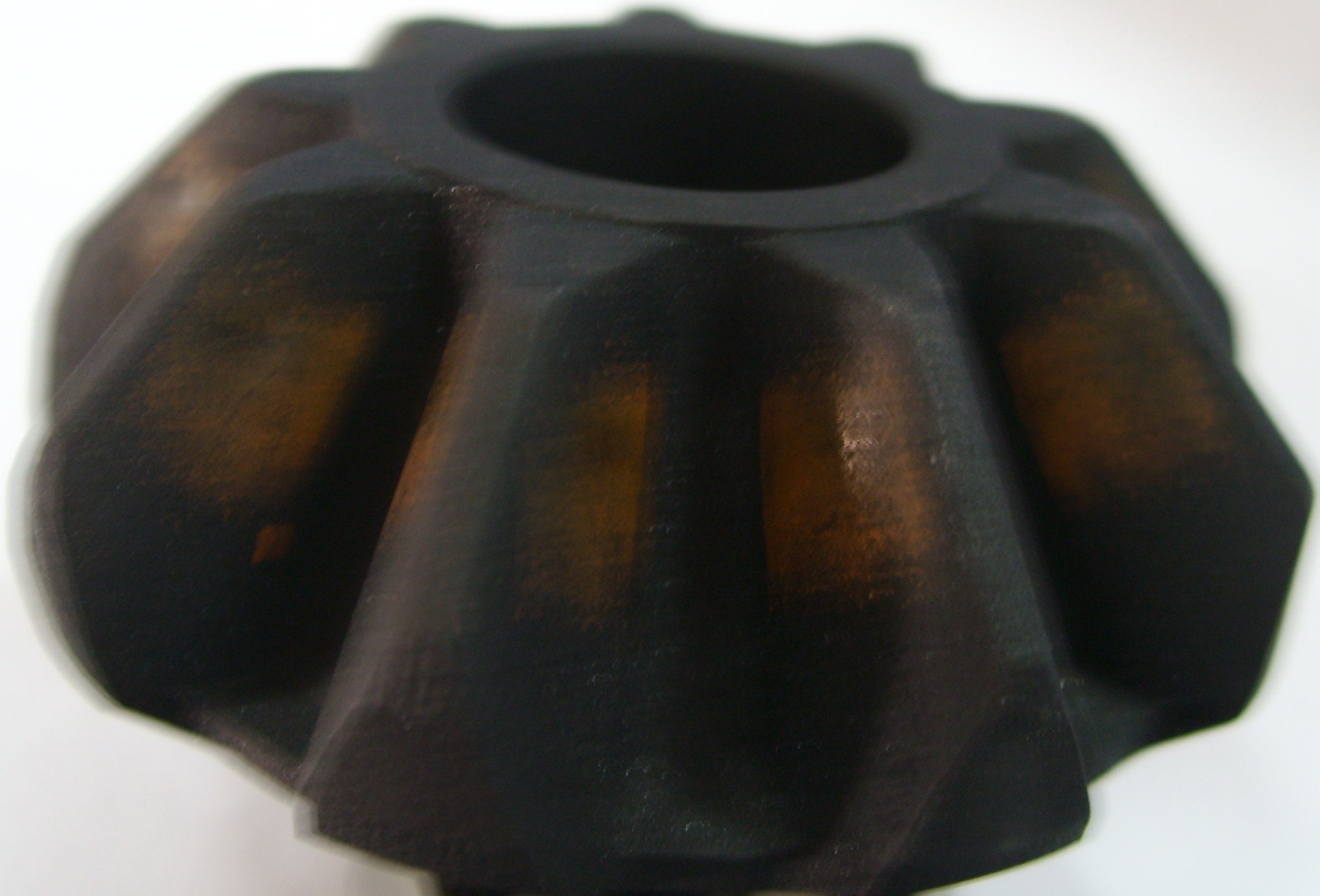

最近的成品图片,第二对: D_Side-1.jpg D-3.jpg
发表于 2009-6-3 07:33 | 显示全部楼层
齿轮接触区没有统一的标准,只要能满足客户的要求,而且在噪音低就是好齿轮。
发表于 2009-6-11 09:29 | 显示全部楼层
好像是锻件,如果是锻件应该是不错的,另外需要看的是你的安装距是在什么位置,你的侧隙是多少阿?
发表于 2009-6-12 20:58 | 显示全部楼层
锻压能到这个水平,的确不简单!
 楼主| 发表于 2009-6-14 15:17 | 显示全部楼层
想了解一下,锥齿轮接触区的设计和采用的工艺方法(锻压、或机加工)有关吗?
发表于 2009-6-29 15:44 | 显示全部楼层
双重收缩齿很可能就成为齿顶小端宽、大端窄(就是上宽下窄)。
poxiangzi 发表于 2009-3-31 21:13

双重收缩齿一般见于圆拉齿,等顶隙收缩齿多是格里森渐开线齿,楼主的齿轮可能是渐开线齿形,按产品要求修的齿顶和齿根。
