最近写了个齿轮校核程序,欢迎大家指正!

  [复制链接]
发表于 2011-10-27 14:41 | 显示全部楼层
本帖最后由 submariner 于 2011-10-27 14:48 编辑

我试了一下,比较了一下结果;见下图;
KA=1.75,n1=1500rpm,1500MPa/436MPa,m=6,
a=315,xn1=0.41,β=12度,b=80,跨距L=160,s=0,实心齿轮,
计算如下:

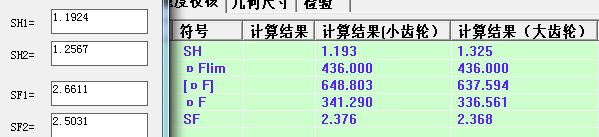

结果比较

结果比较


个人觉得LZ的软件,从计算结果来看设计结果偏于保守(按LZ的软件设计结果:m=7,a=368);
其中ZL、ZV、ZR,ZNT等计算结果有待商榷
发表于 2011-10-27 17:43 | 显示全部楼层
什么东西我解压不到
 楼主| 发表于 2011-11-2 15:22 | 显示全部楼层

感谢您的试用。

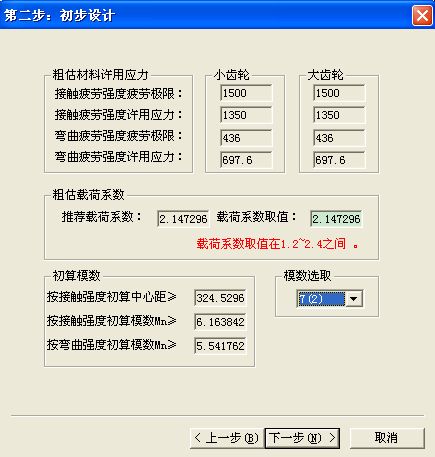

1、在初步设计阶段,软件是用的3480-88的方法初步估计K,这样计算出来的模数是7,在这一步,可以根据试算结果选择改变模数为6。
2、ZL、ZV、ZR在本软件中,是用的简化方法。
3、ZNT应该不会有差别,我们都再测试一下吧。


发表于 2011-12-6 23:44 | 显示全部楼层
有意思,先看看
发表于 2011-12-8 21:47 | 显示全部楼层
能部分共享的就都是好样的。
发表于 2013-3-21 20:23 | 显示全部楼层
时间的时候检验下计算结果
发表于 2013-3-26 17:42 | 显示全部楼层
这种方法对于优化软件确实是很好的啊!
发表于 2013-7-4 22:45 | 显示全部楼层

谢谢分享!
发表于 2018-10-17 00:28 | 显示全部楼层
好东西,收藏了
发表于 2020-6-4 10:57 | 显示全部楼层
竟然要注册收费。。。
