3D齿轮模型的精度问题

woodee · 发表于 2011-6-10 15:55

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 woodee 于 2012-8-20 14:00 编辑

一个时期以来，很多朋友跟我交流3D齿轮模型。发现不少精度不够。
作为一个设计原型，须尽可能做准确，把允许误差让给加工中的刀具、卡具、机床等工艺过程。
在通用3D软件许可的条件下，我在编制UG齿轮3D文件过程中，尽可能把齿面误差调整到0.0001以下，以保证模型精度为现有高精度机床所能达到加工精度的1/10以下。
前两天将一个时期以来的参数模型，做了以下精度分析如下：

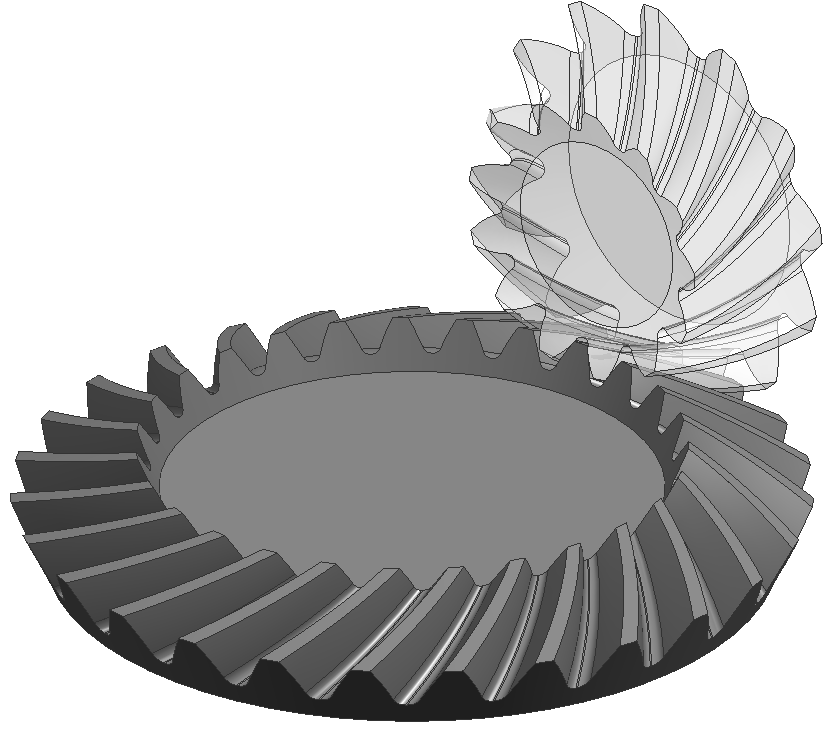

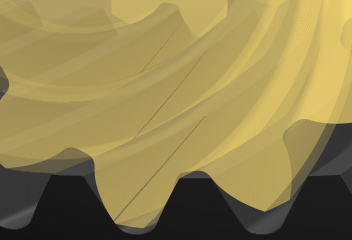

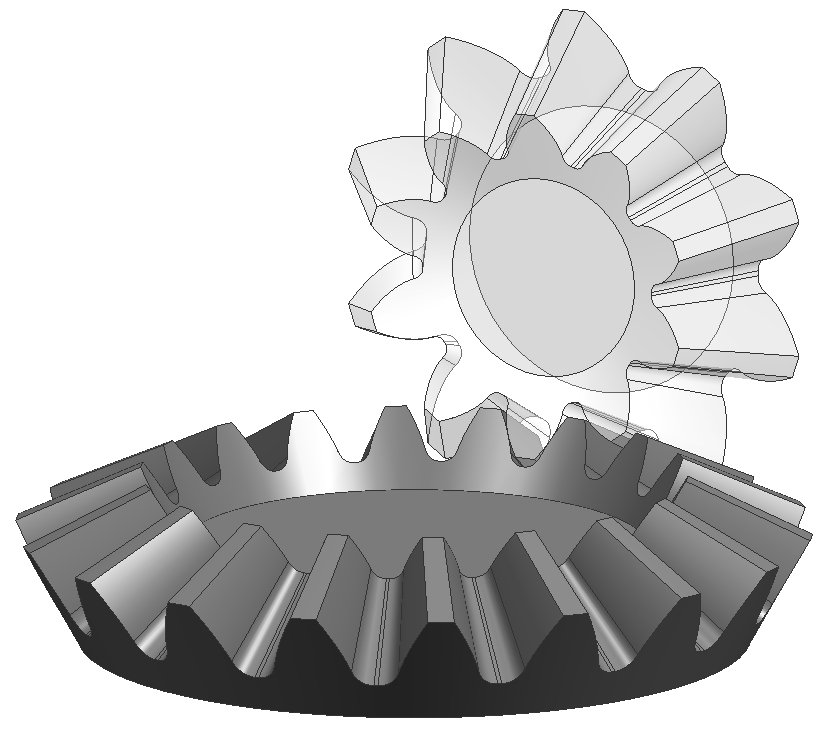

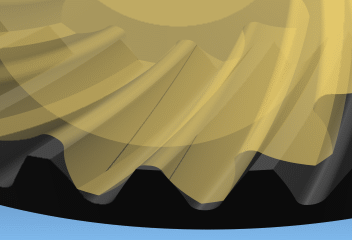

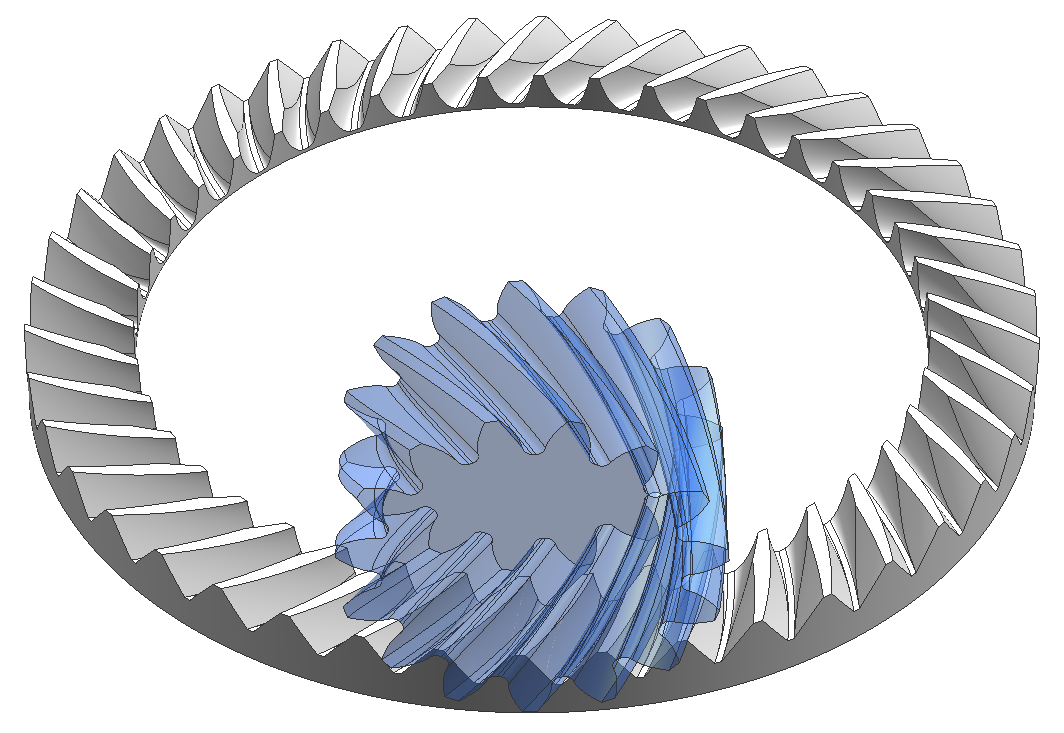

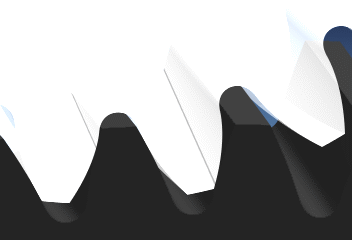

做出未修形前（线接触模型的准确与否是精度的基础）的3D齿轮副，让啮合齿轮的齿面干涉最大厚度为0.0001，可以显示出干涉体。在运动仿真中，线接触干涉体的宽度和形状应该基本无变化。如果做到了，说明基本模型的精度在万分之一mm以内。

圆柱齿轮：
