发一对9比26齿的圆弧齿锥齿轮副三维模型

hyfjy · 发表于 2011-4-24 19:20

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

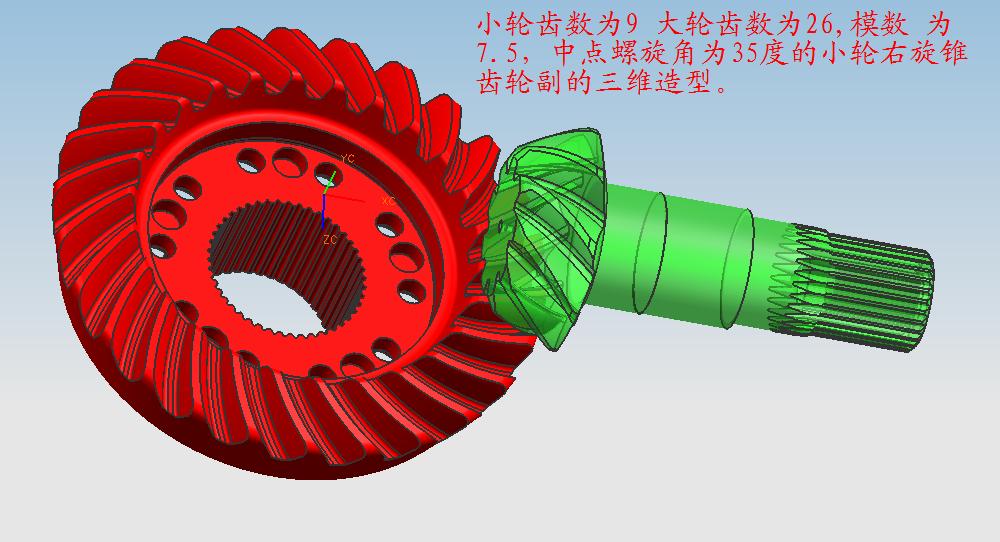

近期设计了一套工程机械的传动系统，其中有一对9比26的主传动螺旋锥齿轮副，是小轮右旋，大轮左旋的。做的三维图及接触分析文件如下：

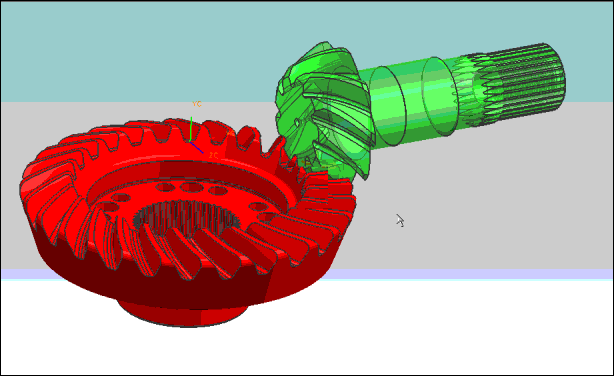

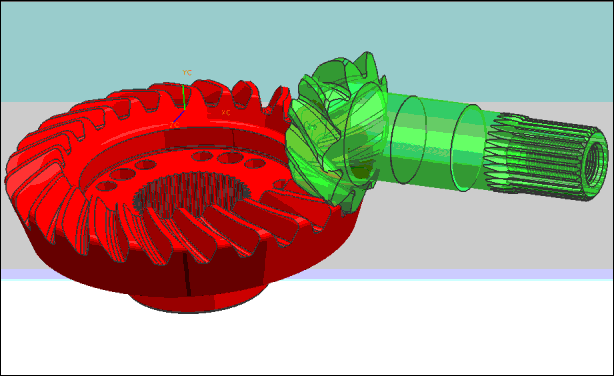

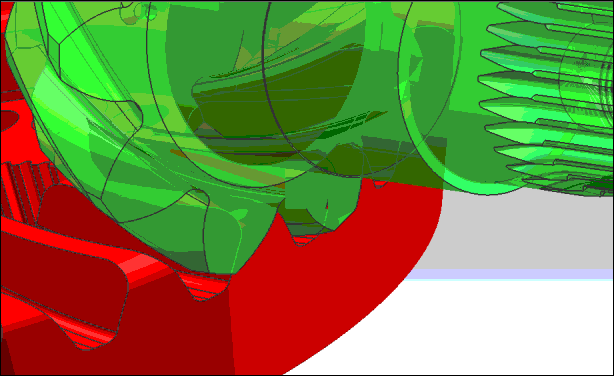

以下是运动仿真及工作齿面接触分析动画：

鑫盛齿轮公司 · 发表于 2011-4-27 07:10

费工您好，能不能传这一对齿轮三维图给我，我想研究一下小轮怎么脱模，谢谢！

pcs0504 · 发表于 2011-4-27 15:39

牛逼

hyfjy · 发表于 2011-4-29 19:49

回复鑫盛齿轮公司的帖子

应要求发一下这对齿轮副的三维模型

926.part3.rar (974.45 KB, 下载次数: 94)

926.part2.rar (1.53 MB, 下载次数: 1689)

926.part1.rar (1.53 MB, 下载次数: 1282)

下载解压后用UG就可以打开，得到下面的图了：

flyinsunny · 发表于 2011-4-29 22:25

对费工的景仰尤如滔滔江水啊，我现在只会用SW画点普通的无曲面的零件。。。。更不要说锥齿轮了。对了，费工，不知道你对准双曲面螺旋锥齿轮有没有研究，我刚接触这种齿轮，没头绪。。。

鑫盛齿轮公司 · 发表于 2011-4-30 11:25

回复 hyfjy 的帖子

非常感谢，费工谢谢您！

hyfjy · 发表于 2011-4-30 20:34

回复 flyinsunny 的帖子

准双曲面齿轮是弧齿锥齿轮副中较难的，尤其是三维建模，目前我尚未涉足，也弄不出来，只在二维图及计算前止步了，单位没有这方面的要求，故目前没有压力，有空就看看有关资料，相信厚积而薄发，一但单位有这方面要求，也许可以再加一把劲的，目前有了需要的参数可以完成全部计算及自动生成二维图型。一般说到此就可以出图了，可以让加工单位去做出所要的齿轮副了。谢谢关注。

南山松柏 · 发表于 2013-3-30 13:12

高端！！！

kevin120518 · 发表于 2017-4-6 22:40

你好，可以发一份模型吗？谢谢。1612703716@qq.com

kevin120518 · 发表于 2017-4-30 19:19

费工您好，能不能传这一对齿轮三维图给我，我想研究一下小轮怎么脱模，谢谢
