剃刀修磨是个综合问题

[复制链接]
发表于 2011-3-21 23:15 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
    齿形问题一般都由刀具决定。但什么问题都有个先后问题,了解了过程就能帮助找到问题根源便于及时准确的解决或者避免问题。
    剃刀在完成设计以后留给修磨的空间就基本确定下来了,区别就是大和小的问题了。小模数多齿数的剃刀修磨空间相对比大模数少齿数的剃刀修磨空间大许多。故对大模数的剃刀一般都是多点修形。就像我们一个产品样10齿的,用两个厂家的刀具,一个剃200多件就不行了一个剃了1000件还在加工。
    剃刀修磨师傅的修磨图和产品质量呈正比的,越简单的修磨图产品质量越好。越复杂的就是质量不稳定。就像以前我修的3个产品样,一直用大圆弧修形还不错质量也很稳定,现在至少3点以上才能完成。因为多点修形对前到工序要求更高尤其是尺寸。
   在剃出齿形基本合格的情况下是不建议又来刃磨,这太浪费了。对剃齿机床做适当的调整就可以完美的达到要求的。但对齿形中凹基本是没法的

发表于 2012-4-29 21:51 | 显示全部楼层
希望能跟你学习一下
发表于 2018-4-10 17:24 | 显示全部楼层

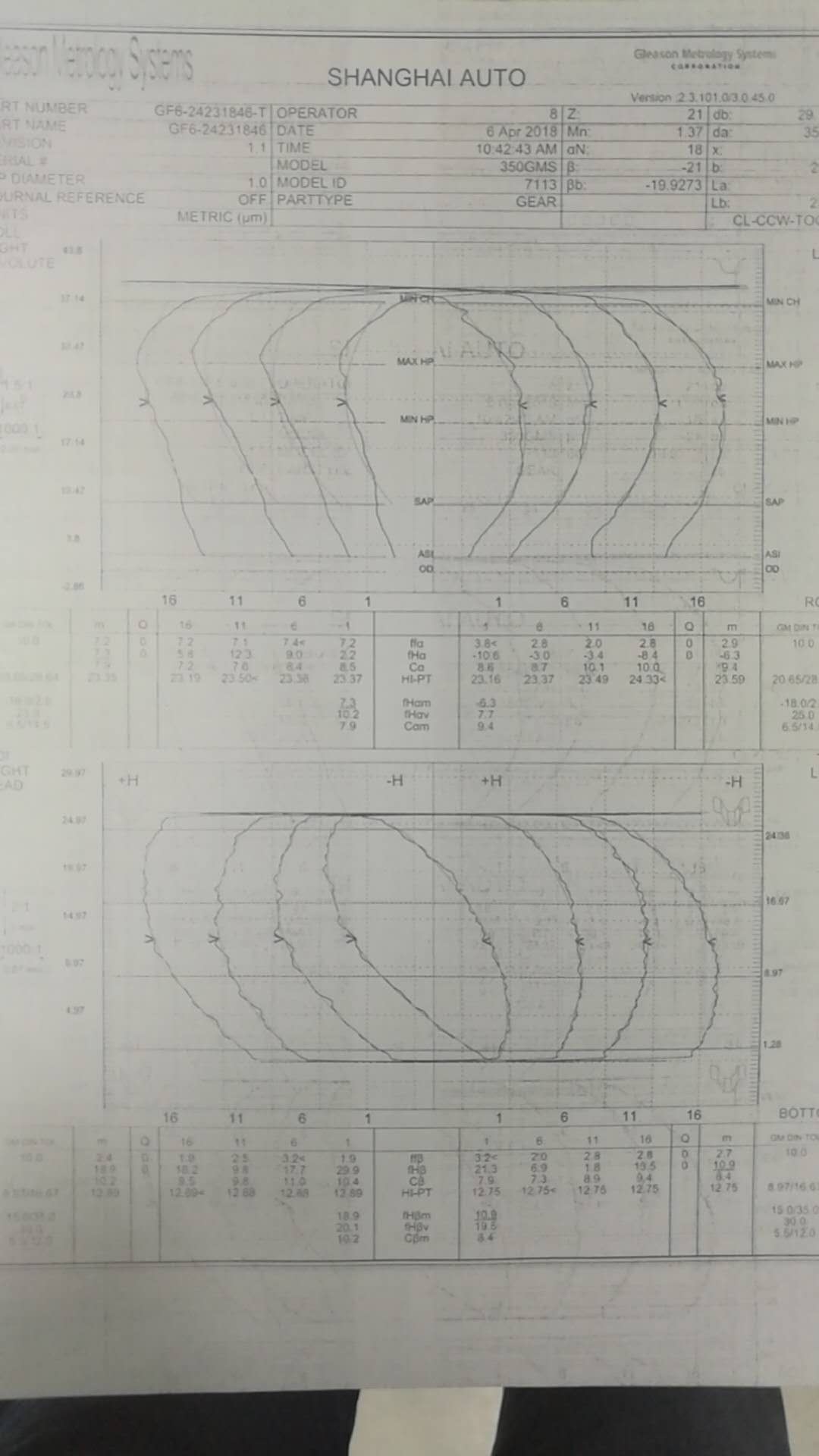

孙妹,我这个齿形帮我分析看看,剃刀线形为标准线,剃出来一边好一边差这大
发表于 2019-3-14 16:07 | 显示全部楼层
孙工:你也在这里呀!
发表于 2019-3-14 16:08 | 显示全部楼层
关于少齿数齿轮的剃刀刃磨和过程条件控制,有需要的朋友可以找我咨询。(专业齿轮工程设计)
