求助：角变位内啮合齿轮的计算公式

mosta-lwj

各位高手：
       我想请教一下，内啮合的角变位齿轮的齿顶圆和齿跟圆的计算公式是怎样的呢？能不能告诉我一下，非常感谢！！

hyfjy

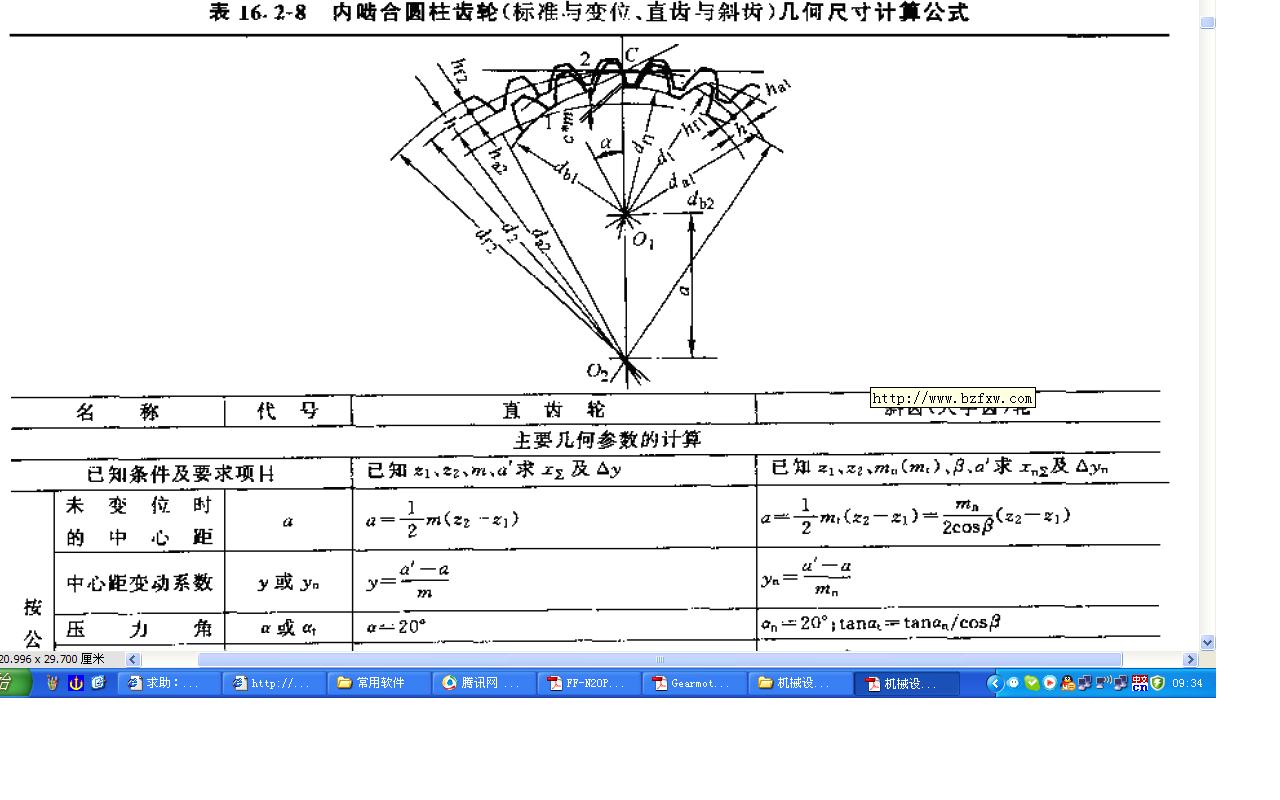

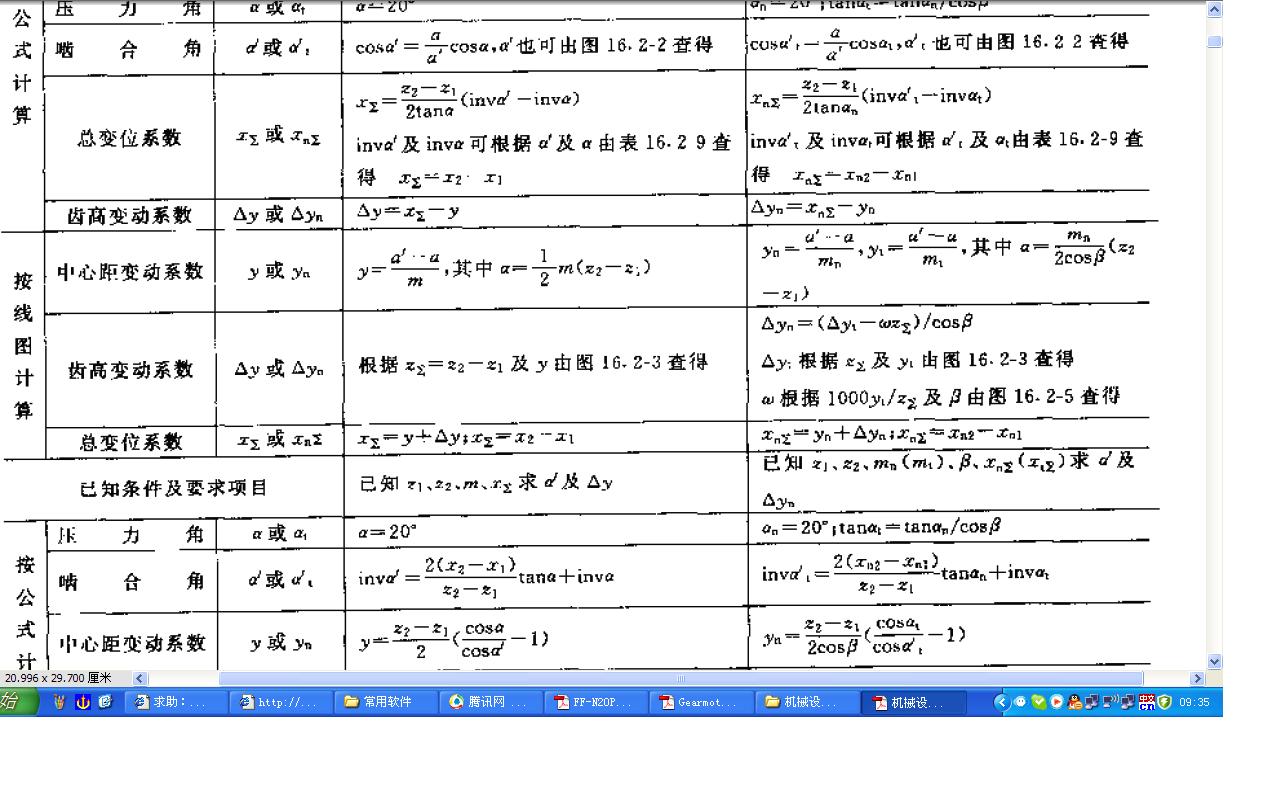

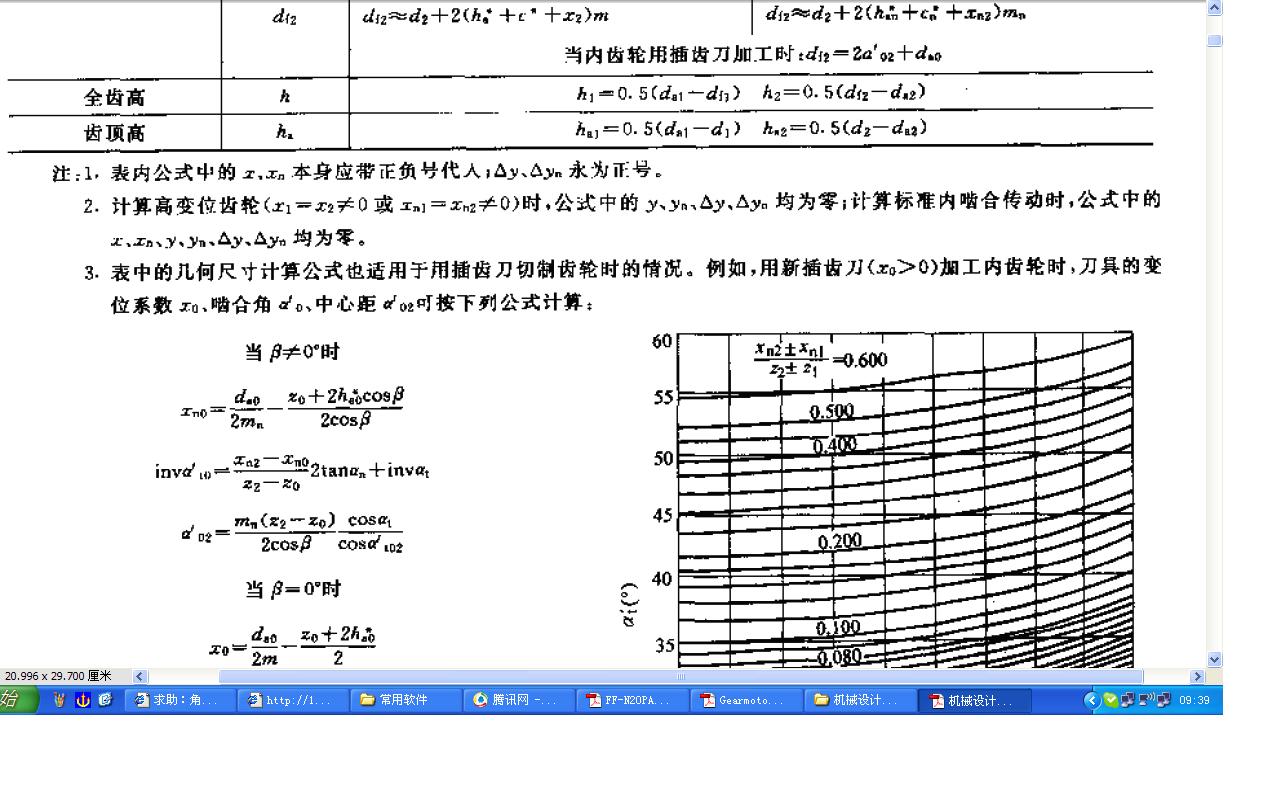

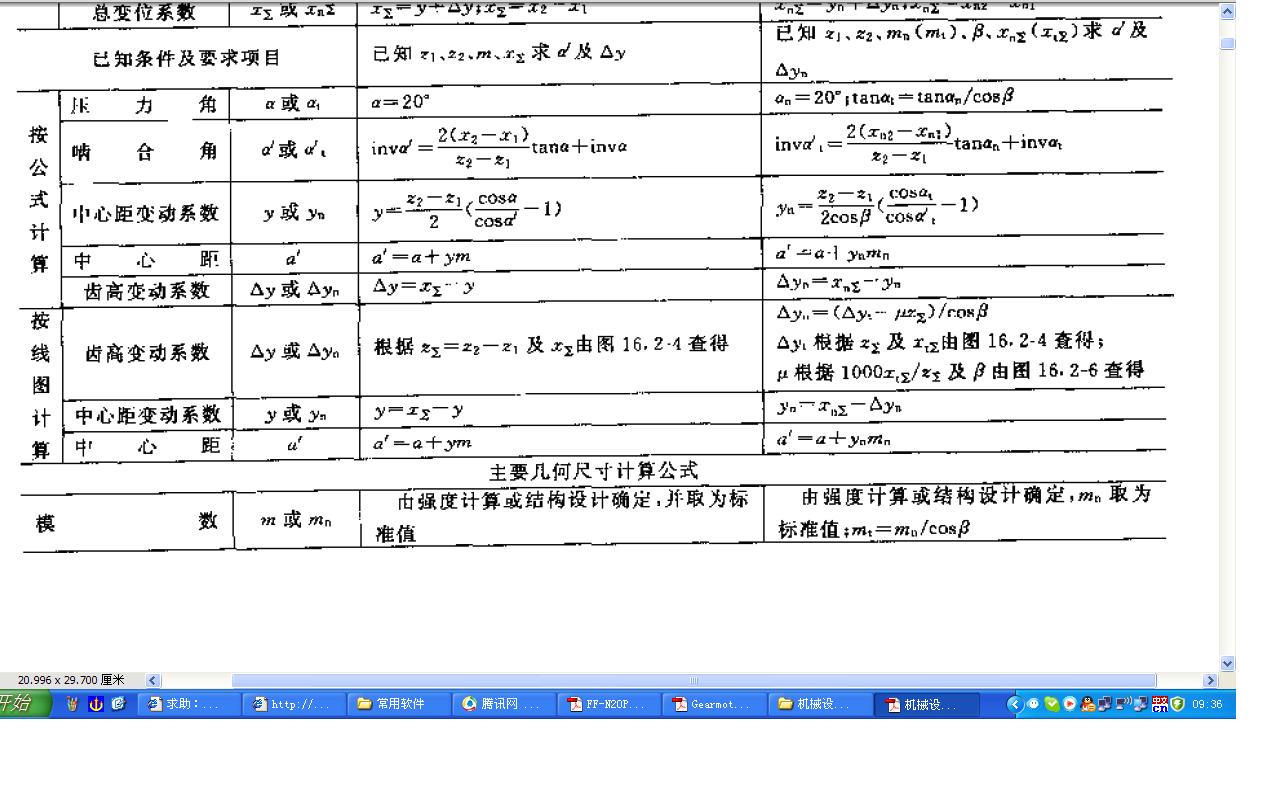

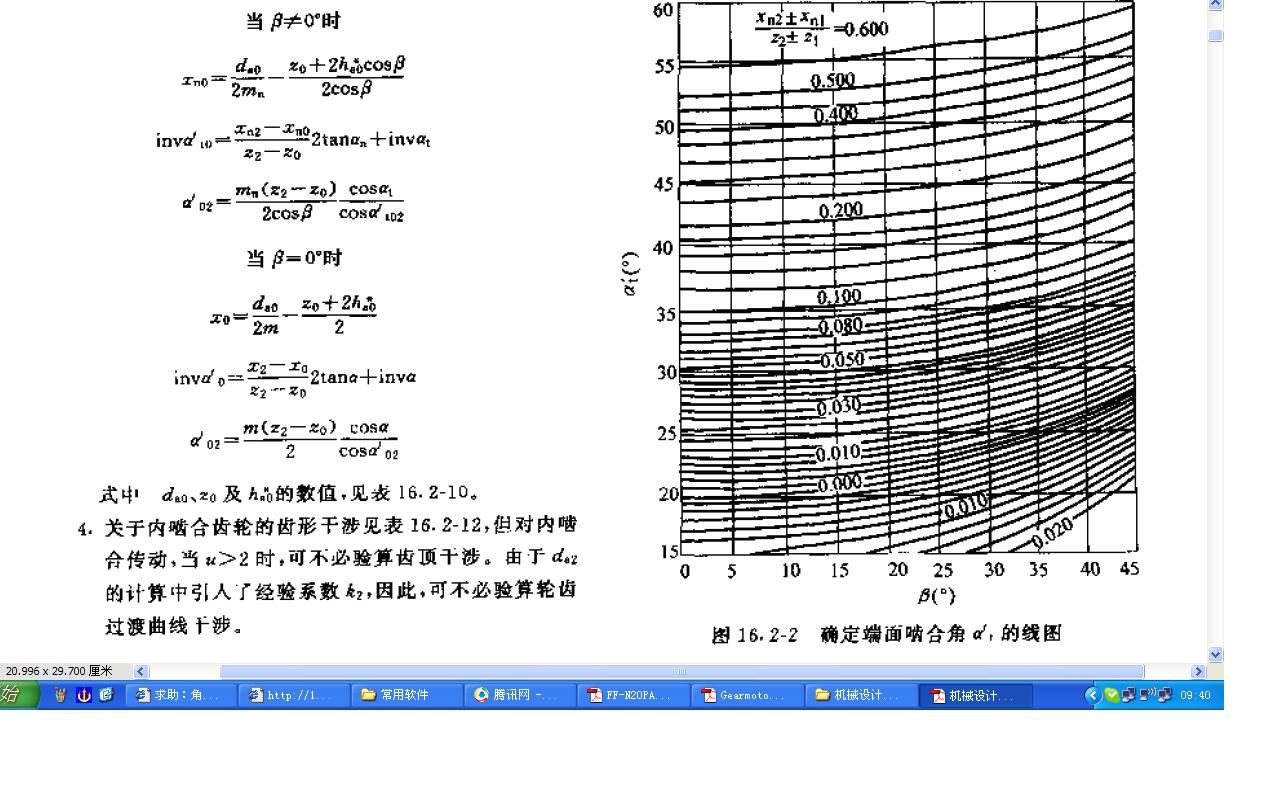

请看一下下面的计算公式：













按表格所示过程进行计算就行。

zhangjun

齿轮手册上就有

马瑞ME

hyfjy 发表于 2011-3-12 09:35
请看一下下面的计算公式：

师傅，你这资料是哪个版本手册上的，我想找内啮合齿跟圆计算公式，不用插刀参数的，先按近似计算的，在您这图片看到了

hyfjy

各种版本的设计资料上有所不同，但经校核后，参数应该是差不多的才对，我用的是第三版机械设计手册，机械工业出版，电子版

马瑞ME

谢谢，我也对照下，之前用成大先的机械设计手册

xjh1986818

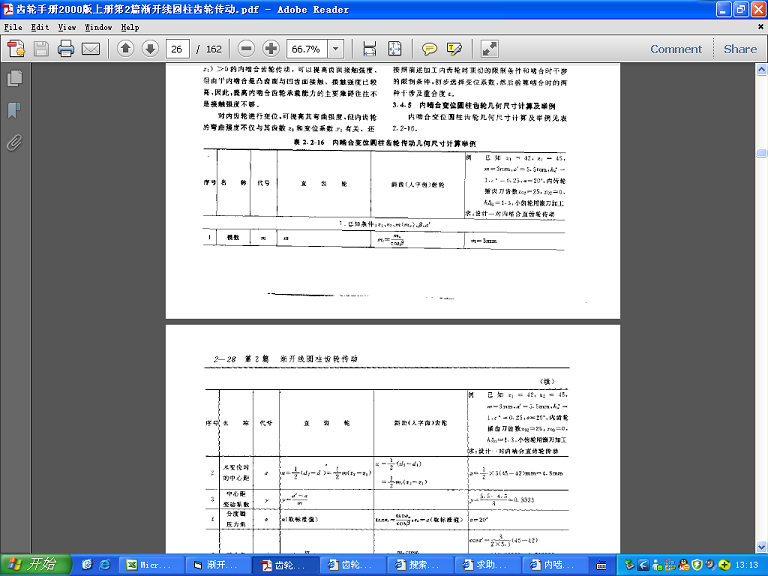

不同的版本计算公式不同，有的是根据加工方法计算的，确实比较纠结。
