蜗杆与斜齿

声光热力 · 发表于 2020-10-26 14:49

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由声光热力于 2020-10-26 15:40 编辑

蜗杆头数为1，测得齿顶圆直径为7.46；斜齿轮齿数42，齿顶圆直径23.98。中心距在14.60左右。请问它们的模数能确定下来吗？

zshmail · 发表于 2020-10-28 07:44

本帖最后由 zshmail 于 2020-10-28 21:22 编辑

声光热力发表于 2020-10-27 17:22
为什么1头外径不可能是7.46？是不是中心距影响？差不多的中心距我也试过也是不行。螺旋角不合适也有可能 ...

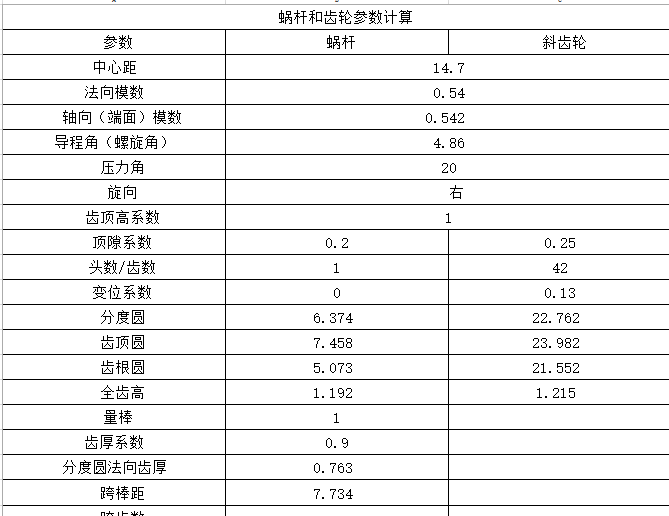

没有验证小螺旋角，下面我把计算好的参数贴上来，供参考


声光热力 · 发表于 2020-10-26 15:21

因为推测的模数是0.54或者0.55，但是无论是哪个变位系数都配不好，有点搞不清楚。

zshmail · 发表于 2020-10-27 16:21

本帖最后由 zshmail 于 2020-10-28 21:28 编辑

声光热力发表于 2020-10-26 15:21
因为推测的模数是0.54或者0.55，但是无论是哪个变位系数都配不好，有点搞不清楚。

可以配，见下表

声光热力 · 发表于 2020-10-27 17:07

本帖最后由声光热力于 2020-10-27 20:13 编辑

zshmail 发表于 2020-10-27 16:21
蜗杆头数应该是2头吧，1头蜗杆齿顶圆不可能是7.46。
如果是2头蜗杆的话，模数应该是0.529（48DP）

1头，配塑料斜齿。其他行星轮测出的数据都能匹配。就这个第一次接触，不知道是不是哪里没注意到。另外请教一下，不影响中心距的情况下，小模数齿轮0.1的变位系数有必要吗？变位量0.05mm，在公差范围之内。会不会影响价格之类的。

声光热力 · 发表于 2020-10-27 17:22

zshmail 发表于 2020-10-27 16:21
蜗杆头数应该是2头吧，1头蜗杆齿顶圆不可能是7.46。
如果是2头蜗杆的话，模数应该是0.529（48DP）

为什么1头外径不可能是7.46？是不是中心距影响？差不多的中心距我也试过也是不行。螺旋角不合适也有可能。

zshmail · 发表于 2020-10-28 07:47

声光热力发表于 2020-10-27 17:07
1头，配塑料斜齿。其他行星轮测出的数据都能匹配。就这个第一次接触，不知道是不是哪里没注意到。另外请 ...

一般都是推荐正变位，不影响成本。此问题建议在塑料齿轮板块发问，有更多精通塑料齿轮工艺的同行专家会答复。

声光热力 · 发表于 2020-10-28 08:02

zshmail 发表于 2020-10-28 07:47
一般都是推荐正变位，不影响成本。此问题建议在塑料齿轮板块发问，有更多精通塑料齿轮工艺的同行专家会答 ...

好的，非常感谢。

DD99 · 发表于 2020-10-28 14:50

DP47,r1=b2=4.828,xn1=-xn2=-0.039,a=14.6,da1=7.46,da2=23.9 不是很接近了？怎么实现不了？

DD99 · 发表于 2020-10-30 09:37

本帖最后由 DD99 于 2020-10-30 10:40 编辑

各自都有自己的绝招
