准双曲面锥齿轮啮合分析

xiaodi868 · 发表于 2019-7-19 23:44

您需要登录才可以下载或查看，没有账号？注册

x

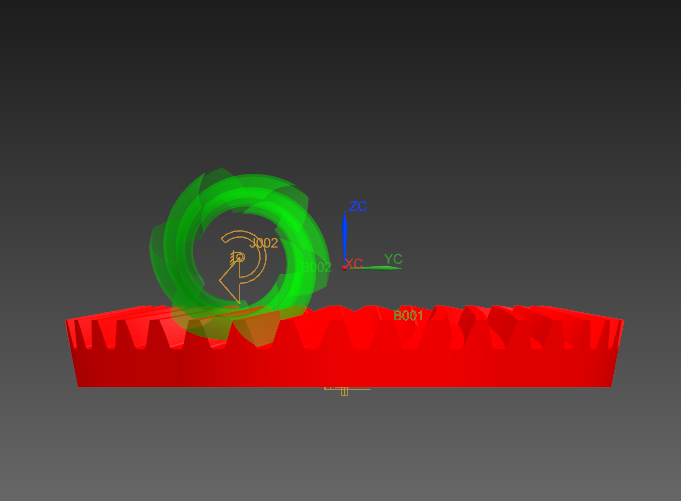

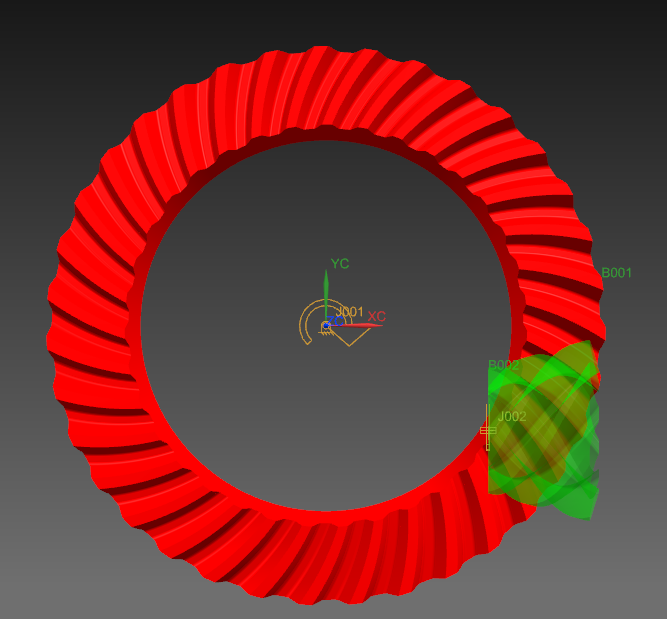

用包络法建立的准双曲面锥齿轮啮合分析

希望网友能提供准双曲面锥齿轮的图纸，提供图纸的我将提供三维模型图，欢迎广大网友来围观

动图下载：

001.rar (13.82 MB, 下载次数: 21)

admin · 发表于 2019-7-19 23:56

不错。

后面那个动态图，有14.3M，文件比较大，要等一会才能看到动态图。

xiaodi868 · 发表于 2019-7-19 23:58

admin 发表于 2019-7-19 23:56
不错。

后面那个动态图，有14.3M，文件比较大，要等一会才能看到动态图。

管理员能否将大的这个动图弄个附件让大家下载比较方便

亦风jray · 发表于 2019-7-20 10:07

xiaodi868 发表于 2019-7-19 23:58
管理员能否将大的这个动图弄个附件让大家下载比较方便

用ug做的吗！

wu_jixin · 发表于 2019-7-20 11:53

准双曲面齿轮，代表了齿轮最复杂的技术，如果要建模，需要微分几何学的包络原理，数学很复杂。

superkun · 发表于 2019-7-20 14:40

可以请问一下建模时刀具刀刃点的方程是怎么表示的么？

xiaodi868 · 发表于 2019-7-20 16:45

wu_jixin 发表于 2019-7-20 11:53
准双曲面齿轮，代表了齿轮最复杂的技术，如果要建模，需要微分几何学的包络原理，数学很复杂。

是的，大师一语中的，您是专家

xiaodi868 · 发表于 2019-7-20 16:47

superkun 发表于 2019-7-20 14:40
可以请问一下建模时刀具刀刃点的方程是怎么表示的么？

我这个建模方式跟专机无关，不存在什么刀刃，只有一个参数，刀盘半径

ZQian1984 · 发表于 2019-7-22 20:59

这个太粗糙了，没有考虑刀具修形，没有考虑加工参数，没有考虑倒坡等。。。。

michaelyang · 发表于 2019-7-23 08:51

这个是理论3D，没有修型吧
