用UG画了个格里森弧锥齿轮，大师帮我看看精度怎么样？

xiaodi868 · 发表于 2019-7-14 16:41

您需要登录才可以下载或查看，没有账号？注册

x

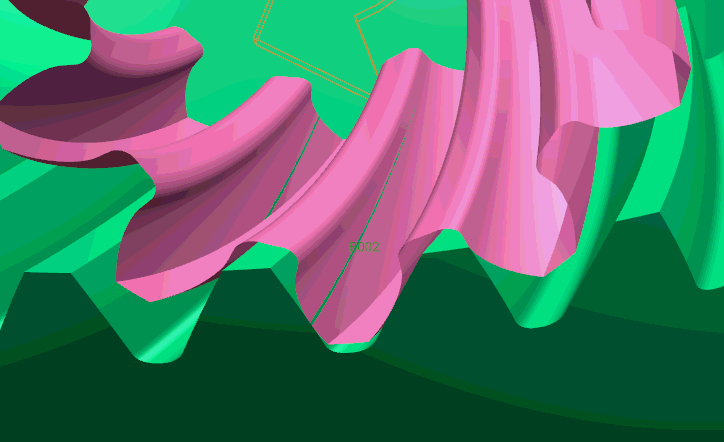

最近闲来无事，就用UG画了个格里森弧锥齿轮，大师帮我看看精度怎么样？有不对的地方欢迎指正！
模型参数我随便定的，小轮齿数10，大轮齿数30，大端模数5，中点螺旋角35°，刀盘半径75，由于是建模搞来玩的，就做了不等顶隙收缩齿，也没放侧隙，欢迎大家拍砖

鑫盛齿轮公司 · 发表于 2019-7-15 09:35

画的不错！

xiaodi868 · 发表于 2019-7-15 21:56

鑫盛齿轮公司发表于 2019-7-15 09:35
画的不错！

感谢您的赞赏，有空我再把克林贝格摆线锥齿轮，等角螺旋锥齿轮，等距螺旋锥齿轮一起画出来玩玩

xyz3456a · 发表于 2019-7-17 08:20

图片好像挂了

xiaodi868 · 发表于 2019-7-17 11:45

xyz3456a 发表于 2019-7-17 08:20
图片好像挂了

正常啊，是不是你浏览器有问题，我这显示正常的！

wu_jixin · 发表于 2019-7-18 22:01

做的不错啊，UG玩得很熟练，齿轮啮合原理也掌握了

changqingshu · 发表于 2019-7-19 09:13

一张照片就能诠释你的功底很深哦！

leozhang · 发表于 2019-8-14 19:25

牛逼啊，

michaelyang · 发表于 2019-8-15 08:53

厉害了，兄dei

孙永平 · 发表于 2019-8-15 10:46

能把锥齿轮当玩具，说明你的齿轮功底很深呀
牛B人
