[磨齿] 看看这接触区吧。

[复制链接]
发表于 2019-6-21 19:41 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x

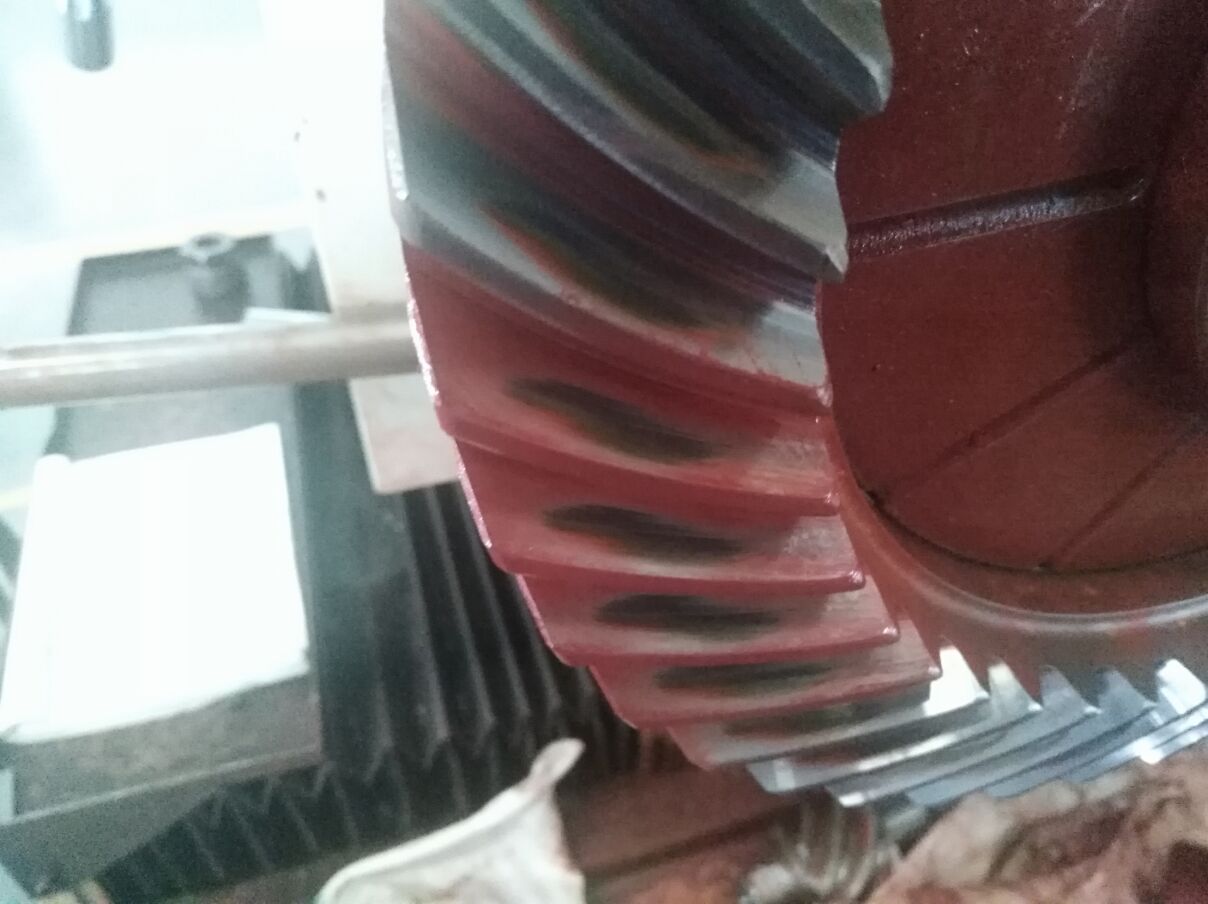

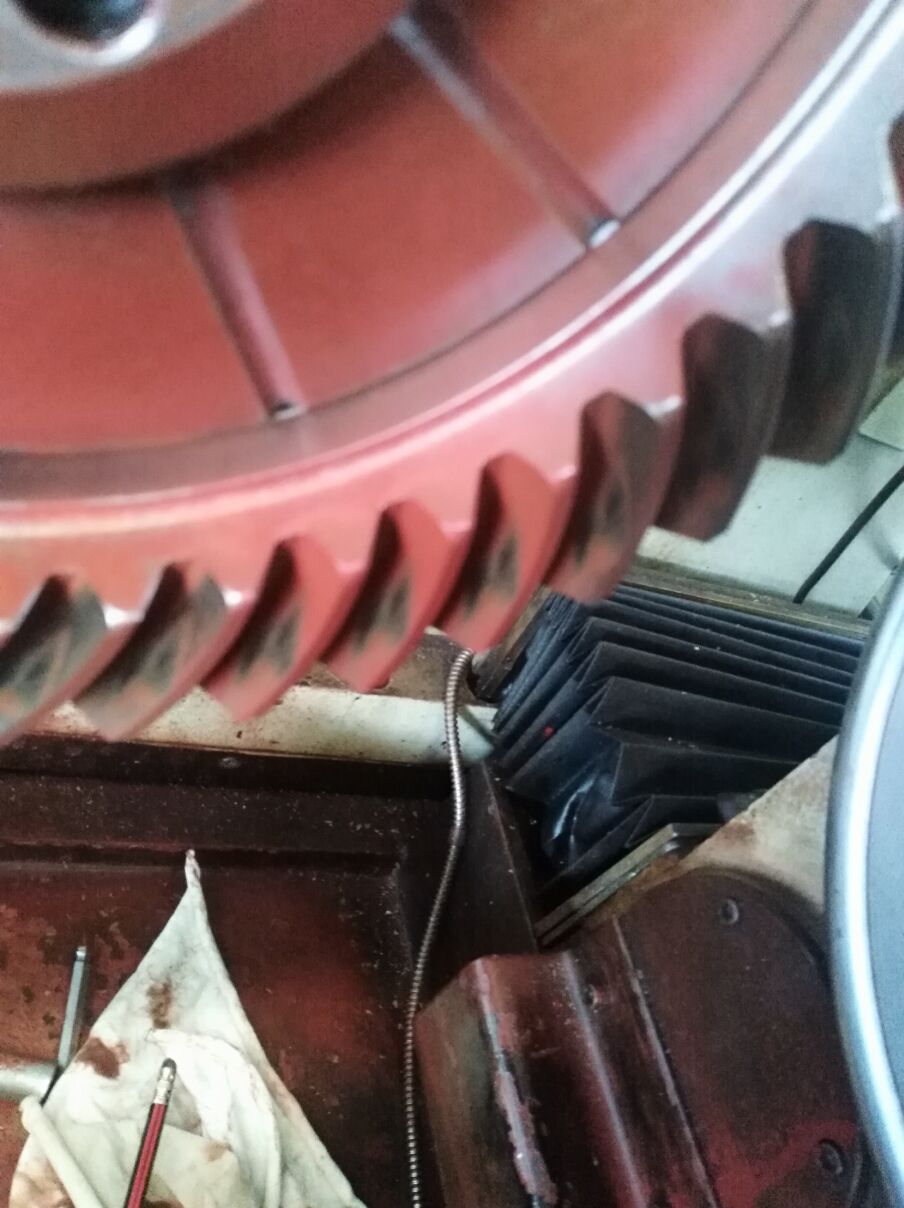

大家好,帮我分析  指点一下图片中接触区该怎么调。齿轮副齿数比  7:43,大轮成型法,小轮刀倾法。磨齿精度6级,接触斑点我 已经调试很久很久,还是很差劲。无论是 修宽 还是修窄,还是修对角。并没有任何卵用。接触区稀稀拉拉,噪音很大。接触区看上去缺斤少两,而且不是一块整体的。 跪求各路大哥大姐指点一下。
发表于 2019-7-28 10:58 | 显示全部楼层
用的什么计算软件 和什么机床?
发表于 2019-7-28 17:10 | 显示全部楼层
这种接触区还是挺不错的!
发表于 2019-7-28 17:41 | 显示全部楼层
接触区中间断开,高速异响明显。
同问:用的是什么磨齿机?
建议:检测五根联动轴的运动精度,确认是否合格。
 楼主| 发表于 2020-5-3 22:02 | 显示全部楼层
齿轮坑 发表于 2019-7-28 10:58
用的什么计算软件 和什么机床?

你好,用的是哈量凯帅的软件与机床。
发表于 2020-5-4 11:50 | 显示全部楼层
看图疑似出现了双啮合斑,中间断续部位可能是齿形及齿向上有中凹了
