这个是什么齿轮?

[复制链接]
发表于 2019-5-21 16:28 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x

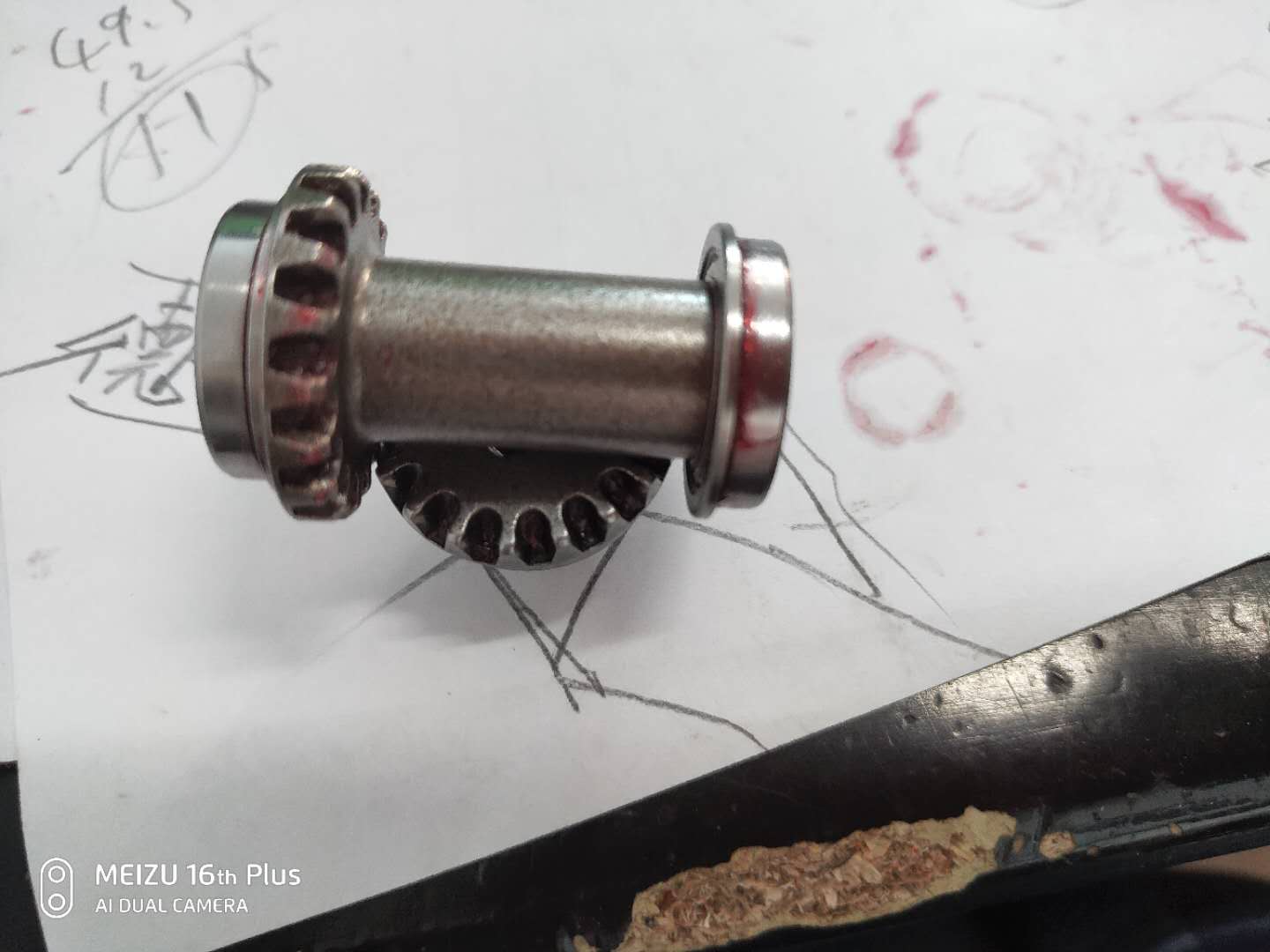

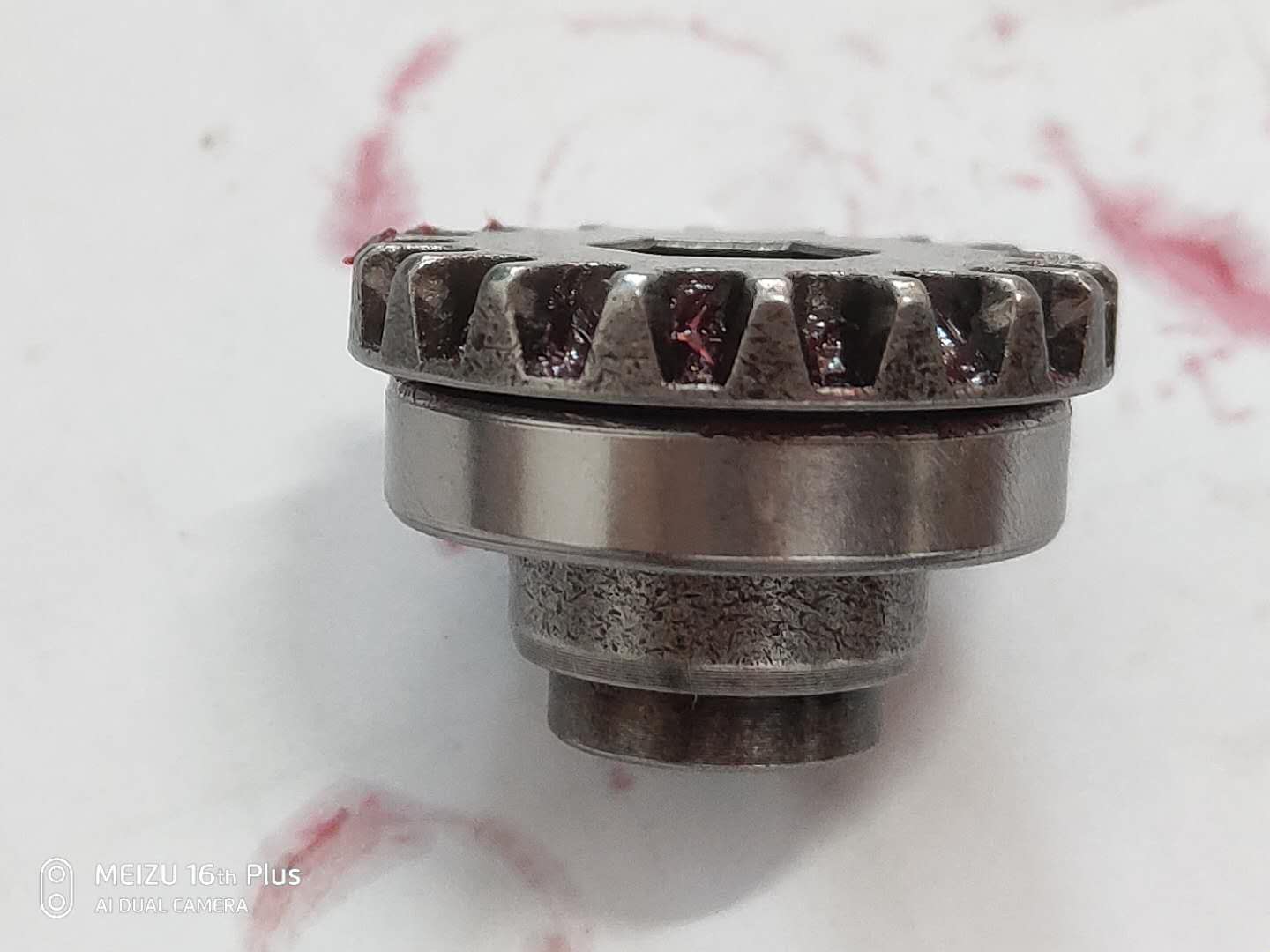

交错90度传动的,应该是锥齿轮,可是看起来和一般的锥齿轮不一样,是面齿轮吗?粉末冶金的。
谁有这方面的资料,麻烦能发一份不?谢谢谢
 楼主| 发表于 2019-5-22 07:38 | 显示全部楼层
有做过的吗?
发表于 2019-7-1 22:12 | 显示全部楼层
估计是直齿锥齿轮的变形处理

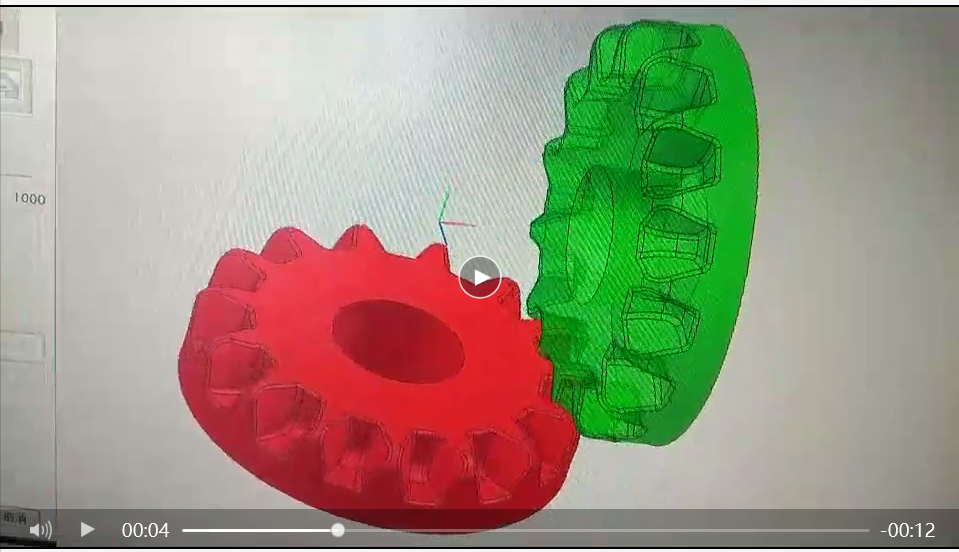

据说这样的设计,在啮合时,噪音比较低。基本结构:
基本结构.zip (2.03 MB, 下载次数: 67)

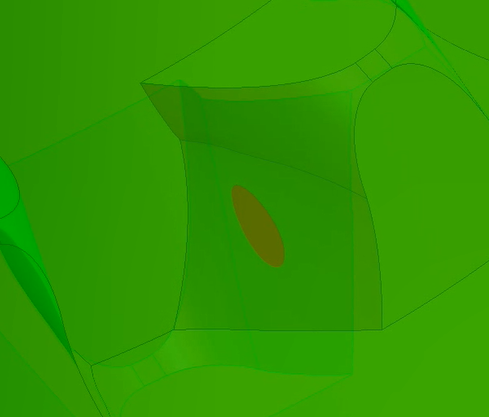

啮合情况:
接触.zip (2.13 MB, 下载次数: 41)
发表于 2019-7-1 22:30 | 显示全部楼层




发表于 2019-7-2 08:52 | 显示全部楼层
我也见过这种齿轮,而且是非90度轴交角的
发表于 2019-7-7 22:30 | 显示全部楼层
我手边就有一对,15齿比15齿,正交的。

 楼主| 发表于 2019-7-13 15:27 | 显示全部楼层
hyfjy 发表于 2019-7-1 22:12
估计是直齿锥齿轮的变形处理
据说这样的设计,在啮合时,噪音比较低。基本结构:

多谢版主,这个视频是怎么做的?用ug画的吗 ?有设计齿形的资料吗?
发表于 2019-7-25 22:28 | 显示全部楼层

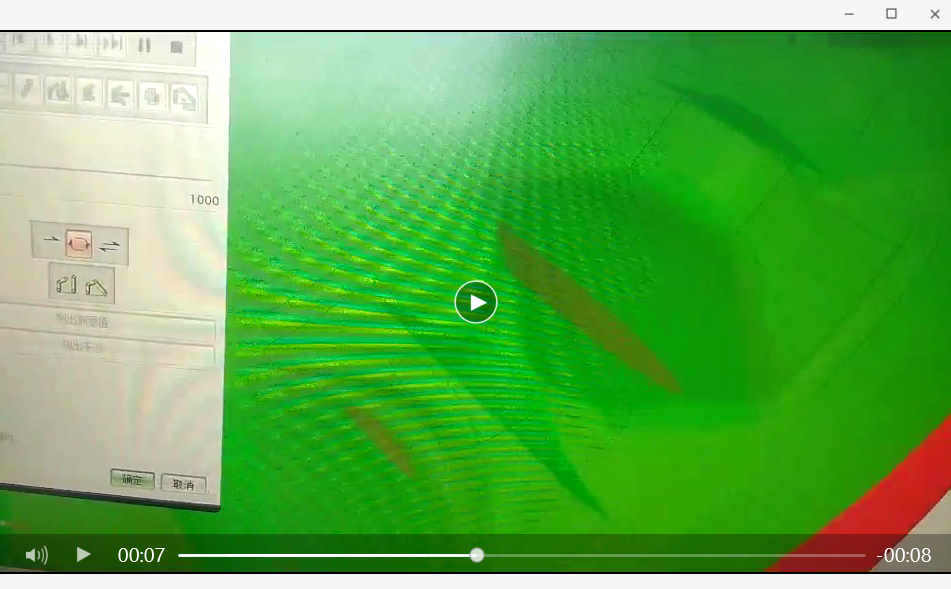

经过研究,这是一对非正交面齿轮互相啮合,属于圆柱齿轮变齿厚范围,故接触区应该是点接触(二个同样变齿厚的齿轮非平行啮合时,属于空间点啮合,优点是沿轴向各处挨基节相等,可以啮合,所以对二个齿轮的安装距,都不会有很严格的要求,在装配上对位置要求不是太高,而啮合情况基本不变。
WeChat_20190725214009.zip (2.24 MB, 下载次数: 41)

录像24.zip (1.74 MB, 下载次数: 21)
发表于 2019-7-25 22:33 | 显示全部楼层
很随意地移动了二个齿轮的轴向位置,依然得到较平稳的啮合情况


发表于 2019-7-25 22:36 | 显示全部楼层
用于转速不是太高,但对工作平稳性要求,对噪音要求比较高时,采用这样的零件,可以在使用中首先达到工作情况很好,噪音较低的效果尤其不会有间断接触的格达格达声。
