关于铜蜗杆和塑料pom齿轮啮合的参数问题

[复制链接]
发表于 2019-1-21 09:57 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x


作为一个新人还是一个女生。来公司没有人带 问题都丢给我。。就想问问大神们:铜蜗杆和塑料pom齿轮啮合。(直齿轮,但是蜗杆有个倾斜的摆放角度,那这样要把直齿轮看成斜齿轮吗)蜗杆的参数是用轴向还是法向的 有没有公式,特别是法向齿厚Sn怎么计算的。齿轮又要用法向还是轴向。还有三针值的选择 计算。。

发表于 2019-1-21 12:25 | 显示全部楼层
我想你说的情况可能像下面的这个。直齿轮的模数就是蜗杆的法向模数,齿轮的压力角就是蜗杆的法向压力角。这个确定了后面的就好办了。
 楼主| 发表于 2019-1-21 13:28 | 显示全部楼层
myT9981 发表于 2019-1-21 12:25
我想你说的情况可能像下面的这个。直齿轮的模数就是蜗杆的法向模数,齿轮的压力角就是蜗杆的法向压力角。这 ...

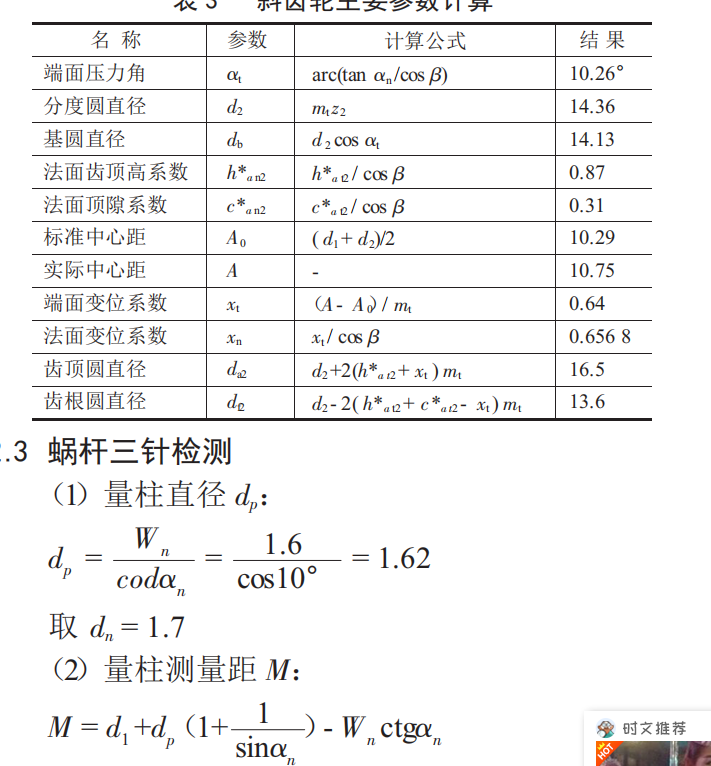

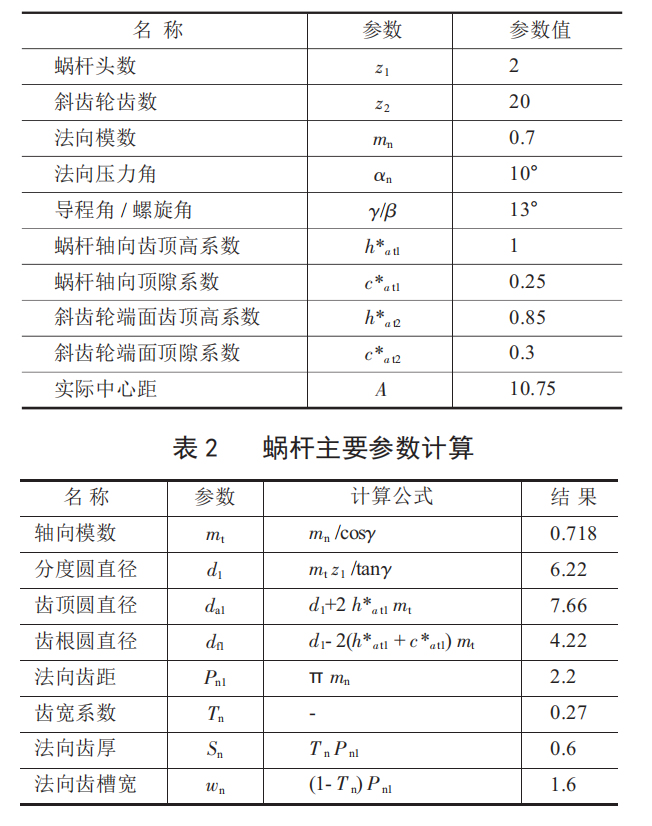

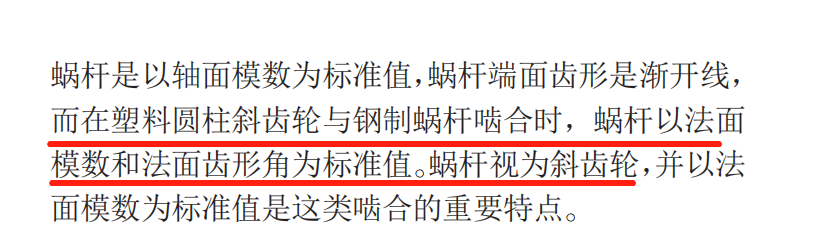

微信截图_20190121103420.png 微信截图_20190121103113.png 微信截图_20190121103139.png 类似这样 。可是 我不知道他蜗杆Sn法向齿厚怎么计算出来的。或者齿宽系数。。
发表于 2019-1-21 15:11 | 显示全部楼层
1. 蜗杆与直齿轮啮合要知道轴交角才行的。
2. 渐开线蜗杆求M值用上面的公式求值是不准的,尽管它是手册中给的公式。应按斜齿轮类求值包括齿厚等。
3. 应按交错轴类计算,不应再按蜗轮副计算了。感觉你的参数计算的很乱。
4. 蜗杆导程角13度它的螺旋角应是77度。
 楼主| 发表于 2019-1-22 08:06 | 显示全部楼层
myT9981 发表于 2019-1-21 15:11
1. 蜗杆与直齿轮啮合要知道轴交角才行的。
2. 渐开线蜗杆求M值用上面的公式求值是不准的,尽管它是手册中 ...

是阿基米德蜗杆啊。我验证过我自己的东西。还是准的。验证另一个蜗杆时 我不知道蜗杆的法向齿厚怎么来的。。用0.5πmcosr不准。
发表于 2019-1-22 08:43 | 显示全部楼层
一般是法向齿厚,蜗杆按照少数齿齿轮公式计算齿厚就行了,就是注意螺旋角要按照90°-蜗杆螺旋角计算

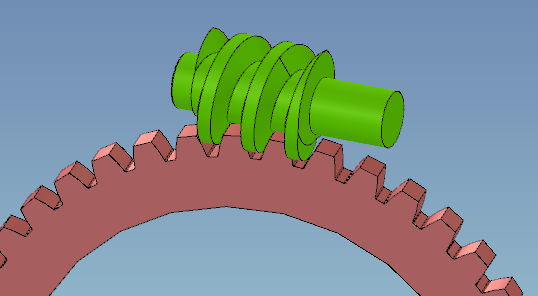

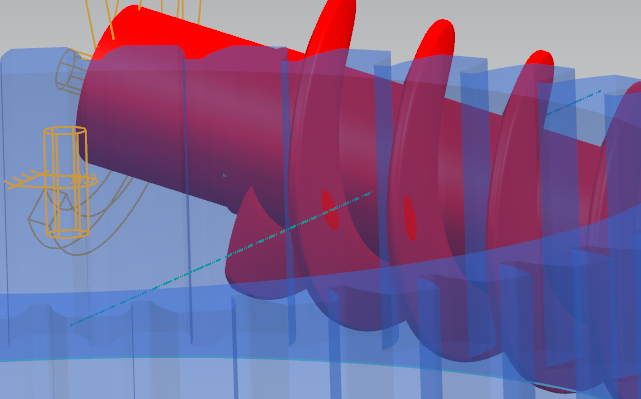

蜗杆 直齿轮.png
 楼主| 发表于 2019-1-22 13:12 | 显示全部楼层
hxhzzg1 发表于 2019-1-22 08:43
一般是法向齿厚,蜗杆按照少数齿齿轮公式计算齿厚就行了,就是注意螺旋角要按照90°-蜗杆螺旋角计算

sn=0.5πmcosr?? 是这个公式吗。r用90-r代替?
发表于 2019-1-22 13:45 | 显示全部楼层
605478875 发表于 2019-1-22 13:12
sn=0.5πmcosr?? 是这个公式吗。r用90-r代替?

计算蜗杆三针值,可以按照两齿的斜齿轮计算,比喻蜗杆螺旋角20°,如果按照斜齿轮计算跨棒距,螺旋角要按照70°进行计算
发表于 2019-6-25 07:53 | 显示全部楼层
确定是0.5吗?我们做金属蜗杆配塑料齿轮,不会是5:5的法向齿厚分配的,考虑塑料齿轮强度问题。
发表于 2019-7-12 08:24 | 显示全部楼层
特别是法向齿厚Sn怎么计
