关于封闭图

HC2019 · 发表于 2019-1-20 20:58

您需要登录才可以下载或查看，没有账号？注册

x

本人采用《渐开线少齿差行星齿轮减速器》1978年版的公式编写程序绘制封闭图，和书中给出的图例（例如：附图1-1）的曲线形状不一致，而且关于齿廓无重叠干涉曲线直接有突变，呈Z型线。
期待有高手或这方面的老师，能指点一二。谢谢。

jacmwg · 发表于 2019-1-21 08:20

看不到图啊！

HC2019 · 发表于 2019-2-10 00:21

jacmwg 发表于 2019-1-21 08:20
看不到图啊！

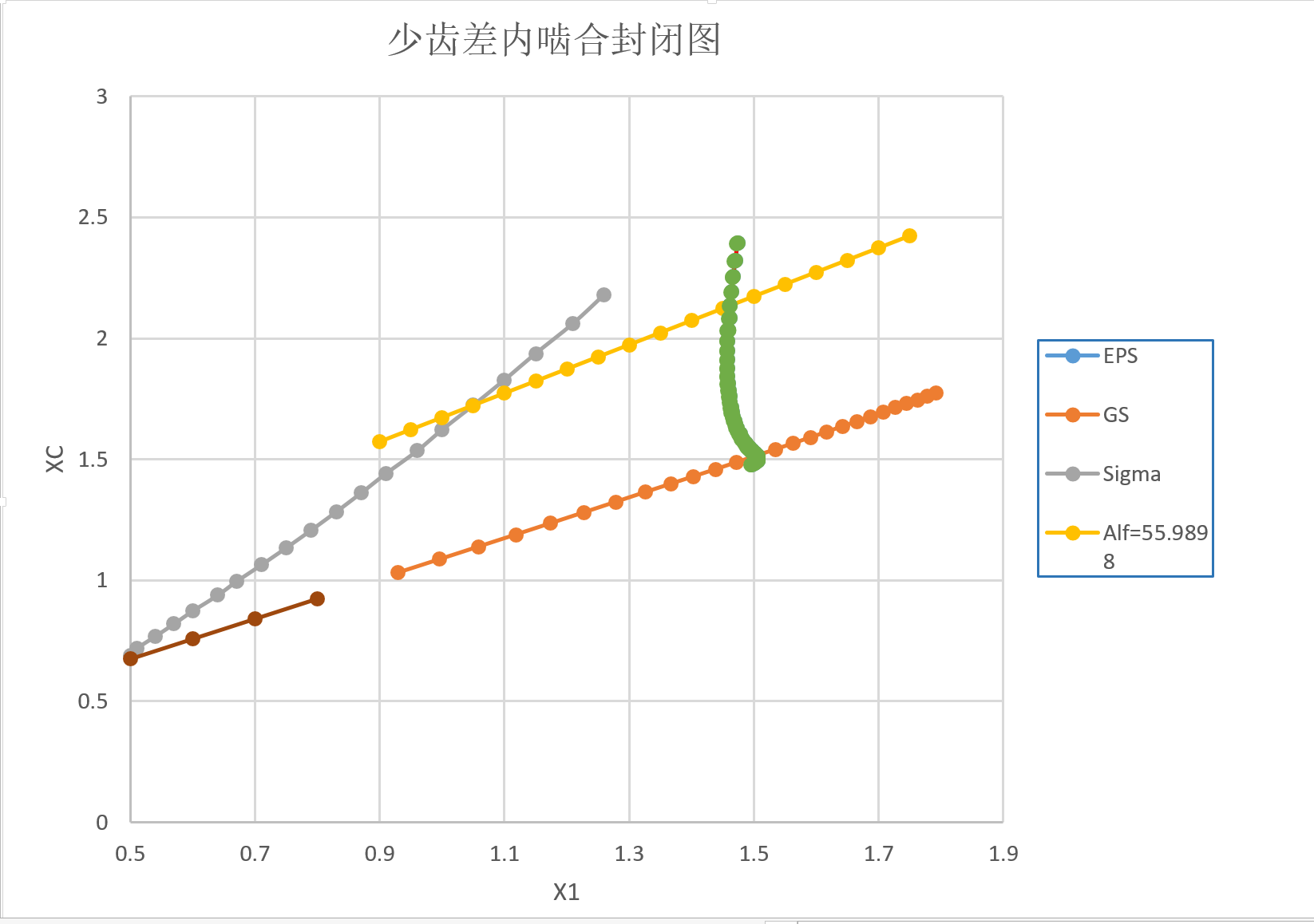

图例如附图

HC2019 · 发表于 2019-2-10 00:22

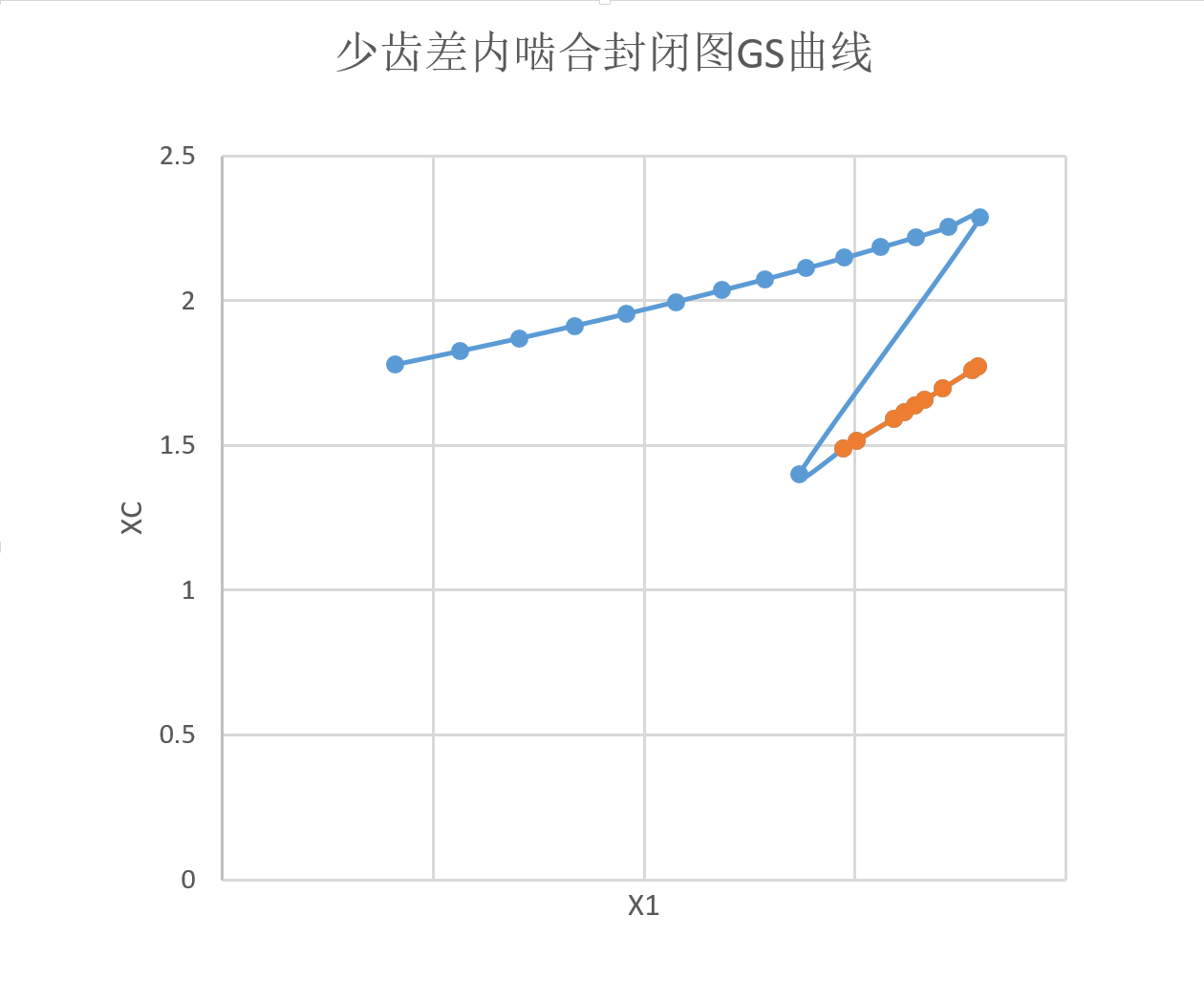

GS曲线变态

HC2019 · 发表于 2019-2-18 11:42

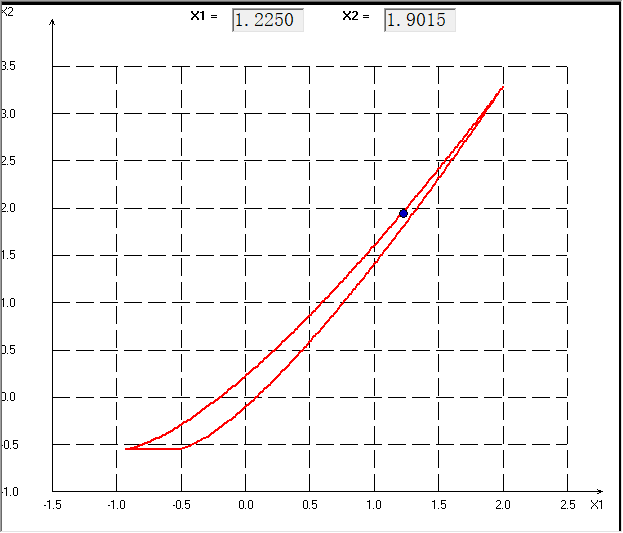

按照公式自己做的封闭图，也不知对不对。不过用起来验算还可以。参数：Z1=51,Z2=52, M=1,ALf0=20, f0=0.8, Alf=55.9898, Zc=25, 希望指正
书上是X1=1.143,X2=1.816
我随便从封闭图选择的数，均可满足重合系数、齿顶、重叠干涉验算。

HC2019 · 发表于 2019-2-18 11:44

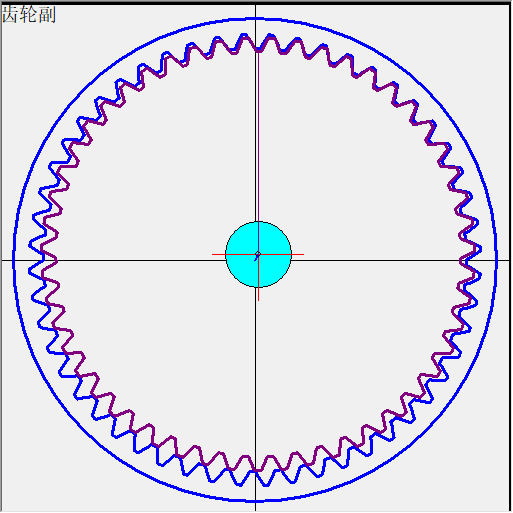

附图如下图，齿轮造型为程序自动绘制。不知内啮合是否是对的
