[SolidWorks] 跪求非正交面齿轮模型

[复制链接]
发表于 2019-1-11 09:24 | 显示全部楼层 |阅读模式
5齿轮币
如题,模数5,压力角20,齿数100,齿宽16,轴交角80,跪求!

发表于 2019-1-12 09:34 | 显示全部楼层
面齿轮建模需要知道配对的齿轮参数才行,不是单独给一个!

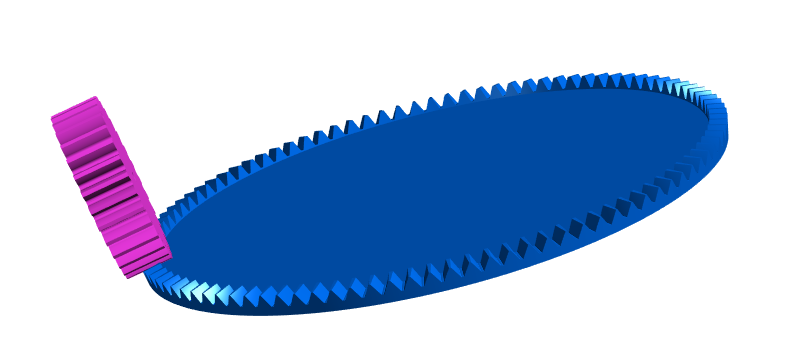

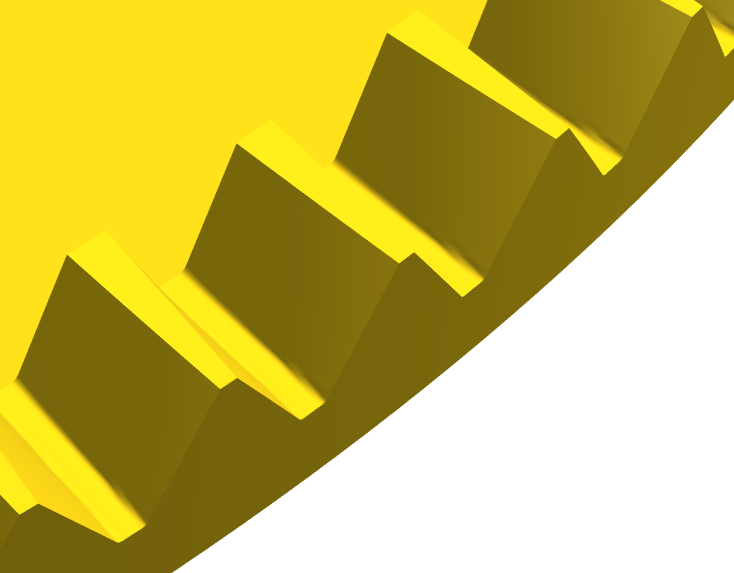

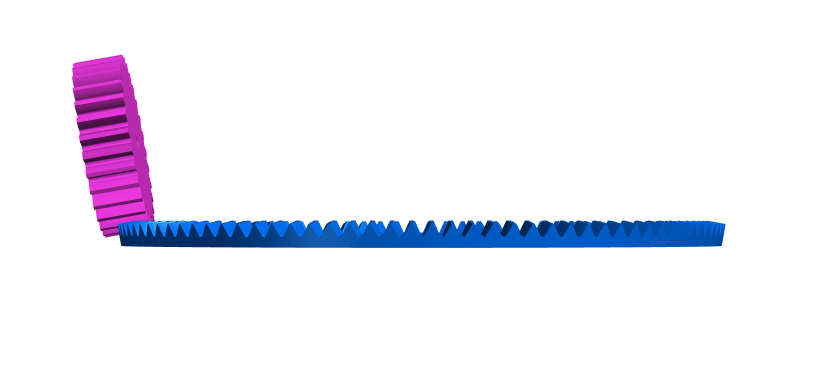

我简单绘制了一下,是不是这样子?
 楼主| 发表于 2019-1-12 11:35 | 显示全部楼层
mrmrw 发表于 2019-1-12 09:34
面齿轮建模需要知道配对的齿轮参数才行,不是单独给一个!
我简单绘制了一下,是不是这样子?

是的,是的,版主可以上传一下模型吗
