楼主: woodee
收起左侧

[UG] 改写3D渐开线蜗杆UG文件为圆柱齿轮3D建模文件

    [复制链接]
发表于 2011-6-11 16:58 | 显示全部楼层
螺旋角输入大于32就会出现上述问题,为什么呢?
 楼主| 发表于 2011-6-11 17:06 | 显示全部楼层

不用谢!
作为技术人员,拜托做事要认真点儿。
只需改动3个表达式,都会出错,复杂的如面齿轮需要有600多个表达式,怎么可能完成?
注意:
(2). 将Dp改为N*me

 楼主| 发表于 2011-6-11 17:15 | 显示全部楼层

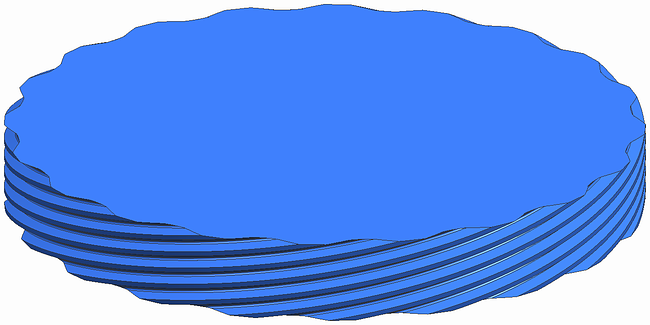

在现有参数下,只需把Through Curve Mesh(11)的公差调整低一点,螺旋角可以改写到80°:
发表于 2011-6-21 23:05 | 显示全部楼层
下来使用,谢谢你的共享!
发表于 2011-9-2 10:26 | 显示全部楼层
回复 woodee 的帖子

版主我现在要做一个蜗轮和蜗杆设计,3D图不会做啊,我希望你教我一下谢谢,我的QQ号是553942958
 楼主| 发表于 2011-9-2 10:49 | 显示全部楼层
553942958 发表于 2011-9-2 10:26
回复 woodee 的帖子

版主我现在要做一个蜗轮和蜗杆设计,3D图不会做啊,我希望你教我一下谢谢,我的QQ号是 ...

蜗轮3D造型很复杂,现在还没看见能做出准确的。抱歉了。
发表于 2012-5-22 12:22 | 显示全部楼层
本帖最后由 shplvmengjun 于 2012-5-22 12:28 编辑

楼主我用这个PRT 修改节圆20以上的都生成失败,20以下的都没问题,我修改的是单头蜗杆,模数1,节圆20,右旋2.8624,压力角20
发表于 2012-5-22 22:42 | 显示全部楼层
已解决,修改了公差
发表于 2012-5-25 13:46 | 显示全部楼层
学习学习
发表于 2012-8-20 13:16 | 显示全部楼层
感谢楼主的资料
