改写3D渐开线蜗杆UG文件为圆柱齿轮3D建模文件

woodee · 发表于 2011-1-31 02:06

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 woodee 于 2012-8-20 13:55 编辑

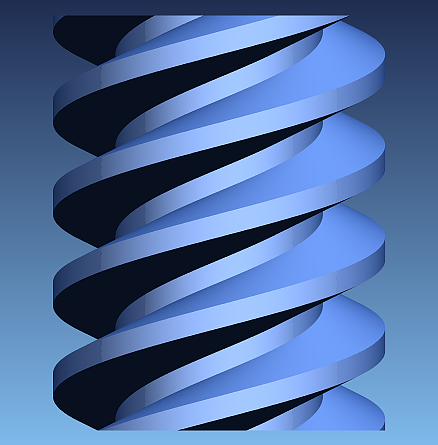

两年多前，我发了“画参数3D渐开线蜗杆（详解）”的帖子（http://www.gearbbs.net/forum.php?mod=viewthread&tid=7911）。并上传了渐开线蜗杆3D建模的UG文件：

Involute_Worm.rar (774.25 KB, 下载次数: 277)

现在，就根据上面的蜗杆UG文件，改写3个表达式，即可另存为圆柱齿轮3D建模UG文件。
步骤：
打开上面附件的UG文件Involute_Worm，开启公式编辑器（Expressions），改写表达式：
(1). 将bp改为20；
(2). 将Dp改为N*me；
(3). 将N改为20。
点击确定（OK）。
另外，将第一齿的齿根倒圆，值为0.4*Mn{注意点选“倒圆全部阵列”（Blend all Instances）}
最后另存为CGear01。

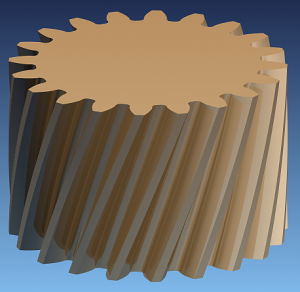

于是得到：

wzl2009 · 发表于 2011-3-5 11:52

相当好啊。对于表达式实在不懂啊。多出些这方面的。让我们这些菜鸟学习学习啊。

wzl2009 · 发表于 2011-3-5 16:06

请教版主蜗杆长度方向带锥度的怎么在表达式中描述啊。现碰到一蜗杆与斜齿轮传动的零件。两个都是塑料的。蜗杆是带锥度的。本人对齿轮方面是外行啊。烦请赐教。

woodee · 发表于 2011-3-5 21:51

回复 wzl2009 的帖子

蜗杆长度方向带锥度，表达式我也不会。抱歉！

wzl2009 · 发表于 2011-3-7 08:40

:)谢谢版主回复。希望以后能看到你好的帖子。

马文辉 · 发表于 2011-4-19 21:42

:loveliness:终于能够轻松的做齿轮了;P

马文辉 · 发表于 2011-4-19 21:43

:L忘了感谢楼主了补感谢楼主的无私！！！

路过看看 · 发表于 2011-5-23 14:57

学习学习

18673261998 · 发表于 2011-5-25 20:48

跪谢版主的无私贡献！

晓付 · 发表于 2011-6-11 15:51

woodee先生，先感谢您的指导。

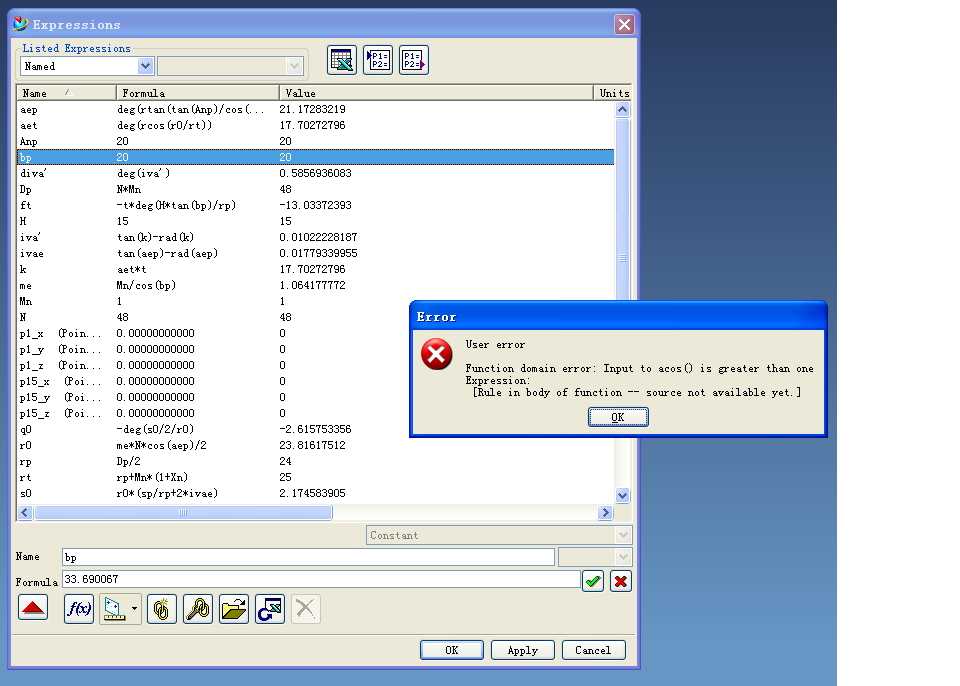

我用您提供的UG原文件来做斜齿轮，为什么螺旋角大于30度时无法输入呢。
