节圆夹具

gaofeihlc · 发表于 2011-1-14 12:51

回复沉郁落叶的帖子

买的是钢珠还是整个夹具

沉郁落叶 · 发表于 2011-1-17 14:09

有机会贴张图上来

xuefengtang · 发表于 2011-1-18 12:30

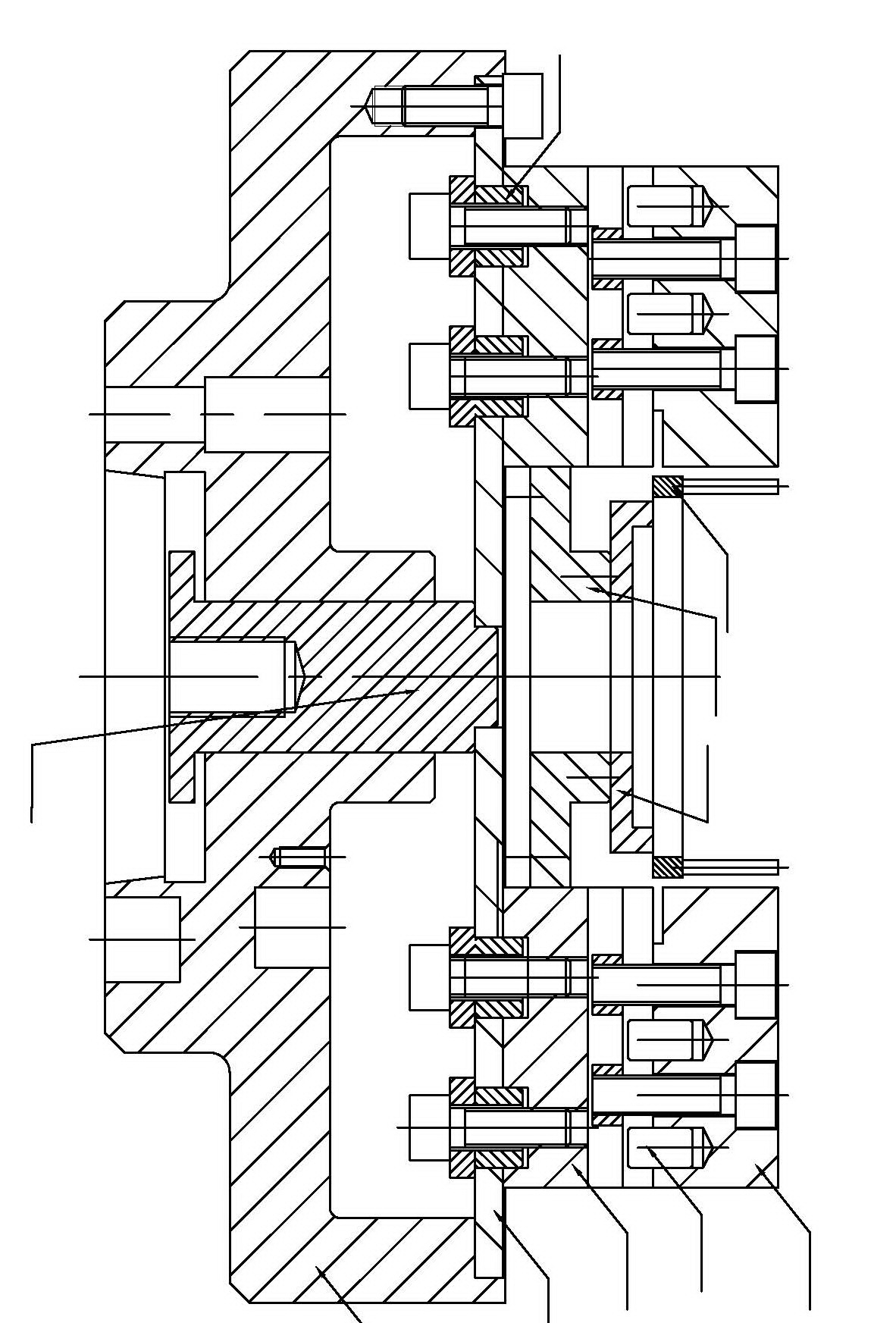

我来贴个图，供参考！

zljx · 发表于 2011-1-18 15:04

回复 xuefengtang 的帖子

没看明白

emuge-franken · 发表于 2011-1-24 09:43

设计新思路

luojian482 · 发表于 2011-1-24 14:17

这种夹具我做过，加工出来的产品双啮可以达到0.02,就是在做的时候珠子打孔有一点嘛烦。

tuyeye · 发表于 2011-1-24 16:00

我们厂也是用节圆夹的，钢珠是叫别的厂外协的，孔是我们自己有专门的机器打的，设计时可以通过调整钢球的大小，把夹持圆系列化，这样可以节约磨爪的调整时间，每串钢珠下面再放一个小钢珠，这样做方便装夹

zljx · 发表于 2011-1-24 20:47

回复 luojian482 的帖子

请问那钢丝是什么做的？

hyfjy · 发表于 2011-1-24 21:19

斜齿圆柱齿轮在热处理后精加工内孔（磨或研，精镗等等）时，要保证质量就必须以齿面定位，以保证最终使用的基准（内孔）与齿形基准重合。故使用“节圆夹具”，也有称“齿圈定位夹具”的，关键零件是把齿形位置传到夹持零件的弹性小圆柱，也有用钢球串在一起用的，也有用开槽的有一定弹性的圆棒的，从统计角度说取的数量多点，平均的跳动就会小点，理论上有近似等分的三个就够了，故在磨直齿圆柱齿轮时也有只用三个小圆柱的（直齿就不要用弹性棒了）。用这种夹具磨出的斜齿轮一般精度较高。

luojian482 · 发表于 2011-1-25 12:36

我做的时候找了多种钢丝，吉它玄都用上了。最终用的是3块钱一根的自行车杀车线的心,再将心分解成每一小根。很能结实/
