插内齿

学无此境 · 发表于 2010-12-20 03:08

那台插齿机是怎样的,沒见过,发張图看看

lengxiaodong · 发表于 2010-12-20 07:32

插齿机是长机的YS5120插齿机，它有分大进、慢进、工进和快退，内花键的齿圈跳动还好，用放电加工就太常见了，我不讨论这种做模具的方法。

lengxiaodong · 发表于 2010-12-20 07:38

加工的图纸是这样的，诸位可以看一下，能用线切割吗？！

lengxiaodong · 发表于 2010-12-20 07:41

回复 yuchunjin 的帖子

插齿加工到位后，插齿刀提到至最高点，然后工作台退出，这是插齿机插内齿时要有的功能，否则刀具要撞毁了

lengxiaodong · 发表于 2010-12-20 10:11

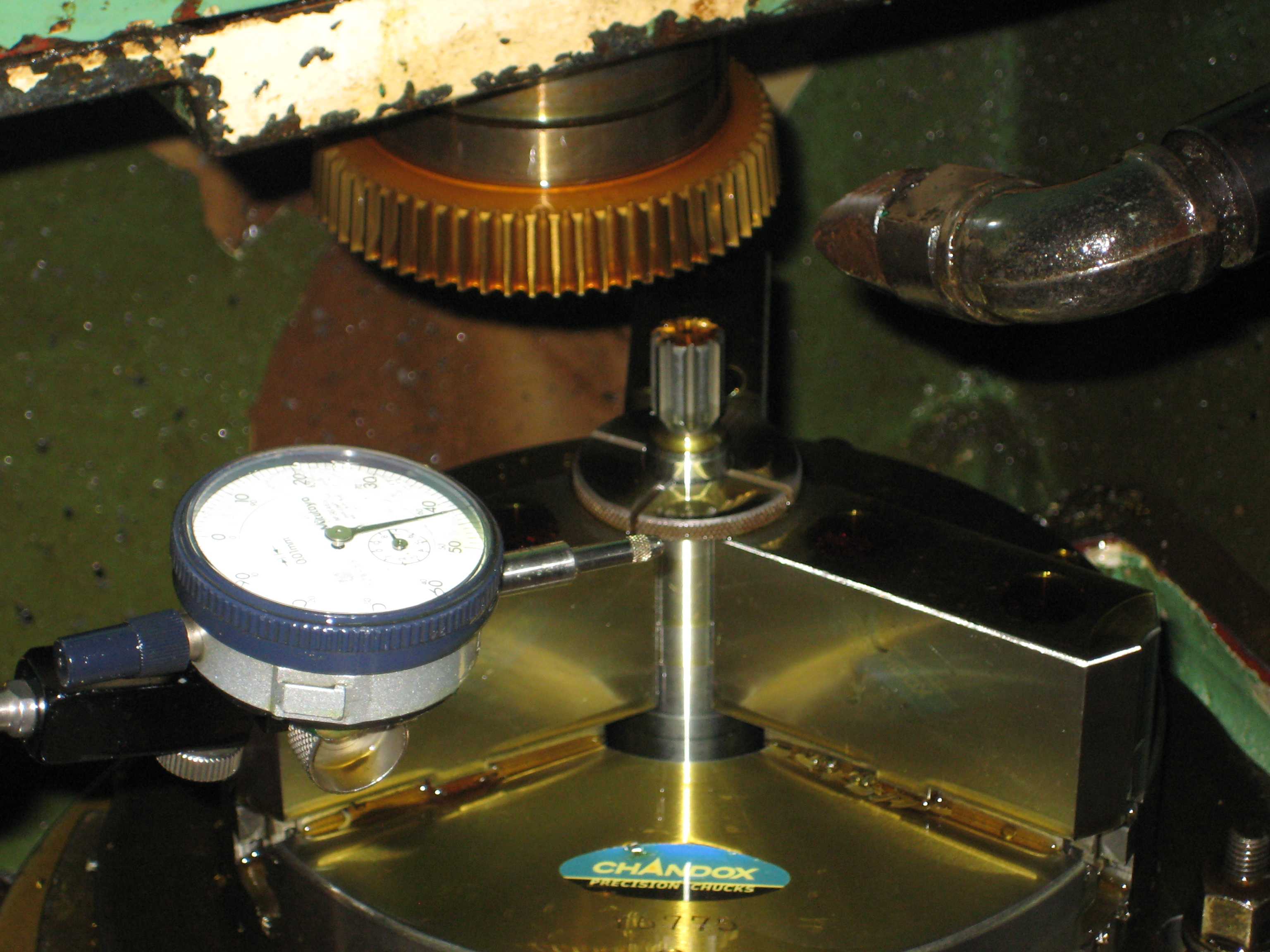

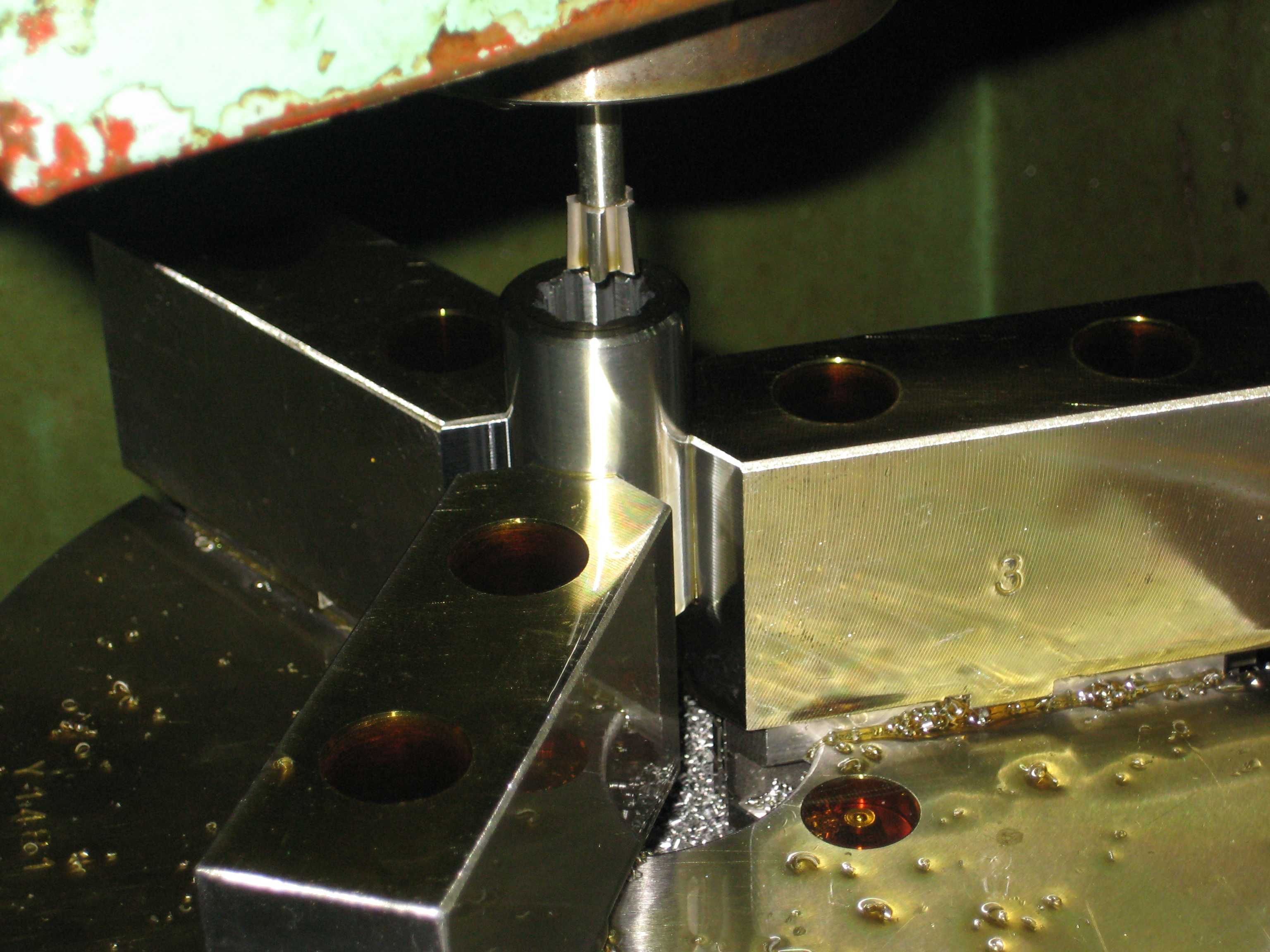

插内齿和插外齿，两个零件是相配的，应大家要求，发张两张照片看看

lengxiaodong · 发表于 2010-12-20 13:41

qazxsw · 发表于 2010-12-20 19:36

你牛B个，这个也能加工

lengxiaodong · 发表于 2010-12-21 14:16

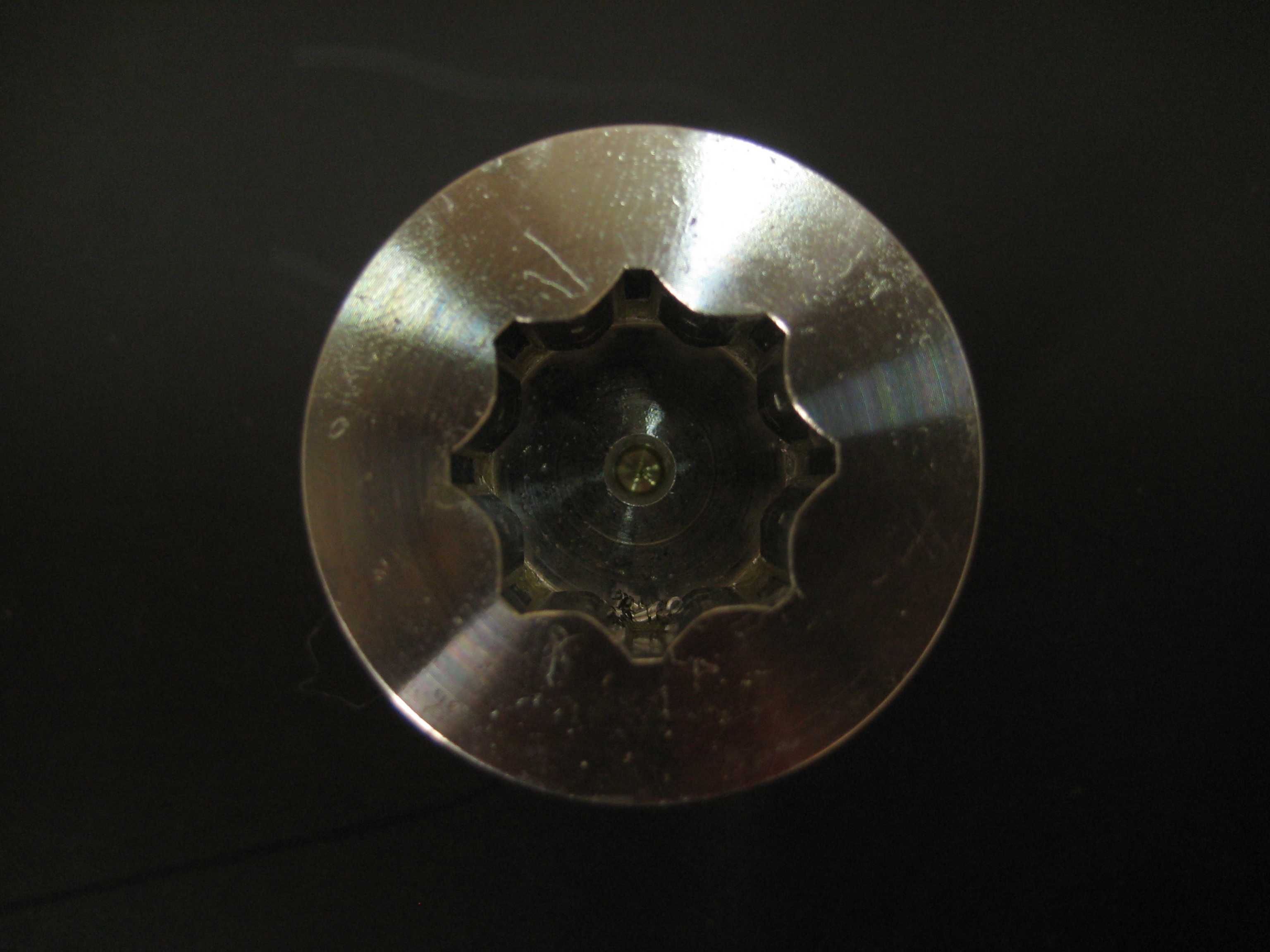

今天有试做了这种内八角孔的，上次在论坛中想找人做的，不是价格高的离谱就是找不到相关的资料，所以只能自己摸索，做算有些眉目了，但还要改进，希望各位提提意见，谢谢啦啦！

yuchunjin · 发表于 2010-12-22 12:31

lengxiaodong 发表于 2010-12-20 07:41

登录/注册后可看大图

回复 yuchunjin 的帖子

插齿加工到位后，插齿刀提到至最高点，然后工作台退出，这是插齿机插内齿时要有的功 ...

一般的插齿机都有这个功能吗?可我司的插齿机好像没有这个功能,它退刀时没有规律,是不是哪个地方需要调整?望明示.谢谢!

lengxiaodong · 发表于 2010-12-22 13:10

回复 yuchunjin 的帖子

插齿停刀位置
