插内齿

lengxiaodong · 发表于 2010-12-19 11:14

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

被逼做齿数很少的内齿，这种零件批量不大，只有50至100件，用冷挤压的方式加工客户有不接受几千的模具费，所以哦，偶就想办法做了可换式的插齿刀，价格在800以内，已经做了几批了，效果还不错，就是插齿调整时要注意行程和进给速度控制了，今天发上来大家看看，还有宝贵意见请指教，有需要的也可大家互相探讨，谢谢啦！

lengxiaodong · 发表于 2010-12-19 11:23

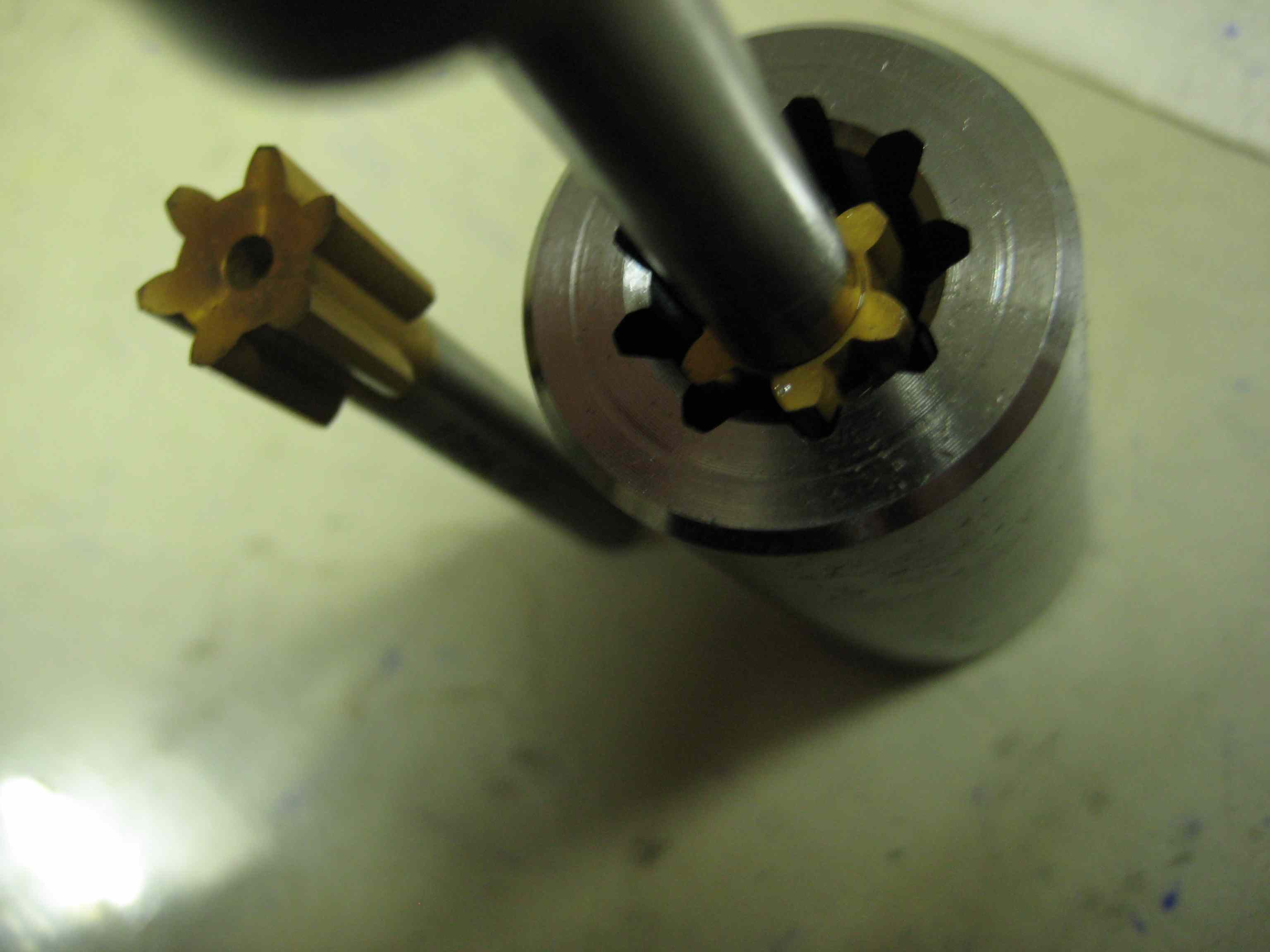

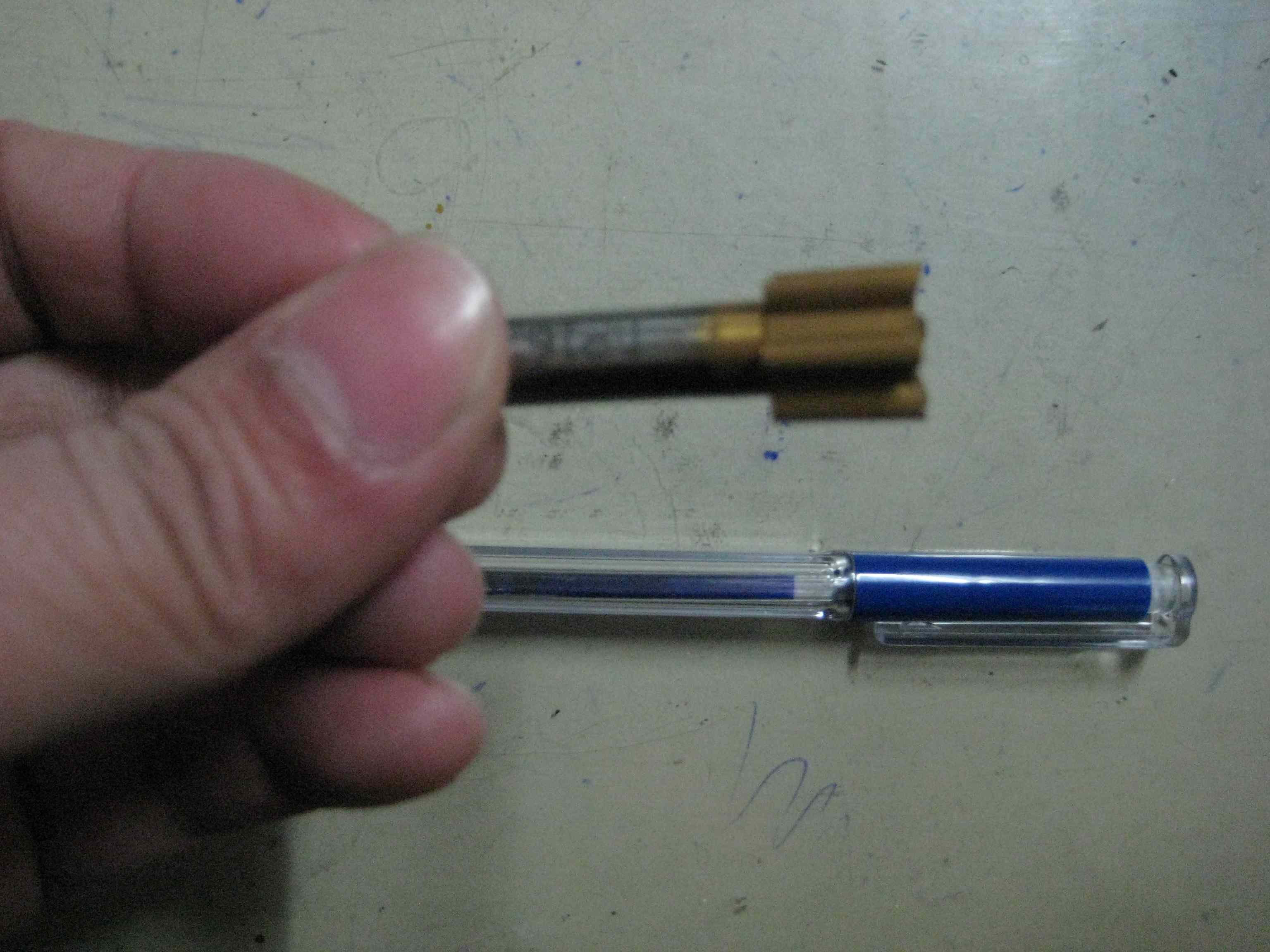

插齿刀与加工的产品

sbeaosb · 发表于 2010-12-19 12:08

有没有搞错，这个做什么用:)

刀疤五 · 发表于 2010-12-19 12:47

顶，顶，顶，楼主太牛B了，不知刀体与轴是如何连接的？

lengxiaodong · 发表于 2010-12-19 16:27

花键连接套啊，油泵齿上有用的，内齿有8、9、10等，模数有公制、英制的。刀体是紧配于锥柄套上，用沉孔螺钉紧固，当然锥柄套的孔和锥柄同轴度要好。

zqtaibang · 发表于 2010-12-19 18:25

做的不错，你的内齿轮实际上就是内花键吧？

yuchunjin · 发表于 2010-12-19 18:51

楼主，我有个问题不明白，望明示：这么小的内孔插齿，一个插齿行程完成后，插齿刀要退回起始位置，这个快速退回的行程是多少？最少也应该有10几毫米吧？那么你的插齿刀是如何避开的？

初学者2010 · 发表于 2010-12-19 19:11

这种齿轮通过插齿加工，效果不好，齿圈跳不好控制

hesheya · 发表于 2010-12-19 19:24

是否可以考虑电脉冲？或则改变结构线切割

金刚齿轮 · 发表于 2010-12-19 19:58

长见识，是不是内齿轮用插齿，外齿轮用滚齿机？新人请教
