[刀具设计] 滚剃匹配问题

  [复制链接]
发表于 2010-11-26 21:54 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
忽然想起来一个问题,滚齿后所确定的那个剃齿渐开线起始园和剃刀剃齿的那个渐开线起始圆最好应该是什么关系,相等?理想的滚剃匹配是根据剃刀设计滚刀还是根据滚刀设计剃刀,抑或是只要提供一种图纸就能设计出另一种? PS:语言表达能力不好,希望理解我的意思的高手们给出自己的想法!:$
 楼主| 发表于 2010-11-27 18:11 | 显示全部楼层
果然是过来人,一语中的,万能的神坛啊!谢谢楼上!
发表于 2010-11-27 21:36 | 显示全部楼层
谢谢楼主!
 楼主| 发表于 2010-11-28 08:26 | 显示全部楼层
是啊!应该感谢数字,顺便感谢我一下吧!
发表于 2010-11-28 10:24 | 显示全部楼层
有了,还是多谢二楼
发表于 2010-12-30 19:45 | 显示全部楼层
学习了,非常感谢!
发表于 2011-4-7 13:42 | 显示全部楼层
感谢提供分享
发表于 2011-6-7 22:45 | 显示全部楼层
学习了,非常感谢2楼的!
发表于 2011-6-7 23:26 | 显示全部楼层

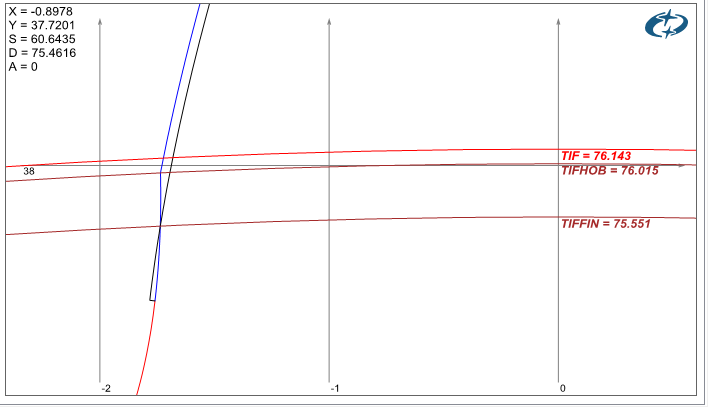

其实没有严格的规定,比如下面这个图片例。
TIFFIN是剃齿所能达到的最小渐开线起始圆,但是设计剃齿径时未必一定要设计成和这个数一样。
大些小些都是可以的。严格地说,如果剃齿径比这个TIFFIN小,其重合度应该以FIFFIN为准,即
为一不变数。剃齿径比TIFFIN大,也不代表滚梯搭配就不好。
