[齿条] 齿轮齿条传动计算

  [复制链接]
发表于 2011-6-5 09:08 | 显示全部楼层
谢谢楼主
发表于 2011-6-10 14:30 | 显示全部楼层
谢谢楼主分享
发表于 2018-6-28 22:32 | 显示全部楼层
正需要,下载了不太会用,里面所谓的“基准面”是哪儿?
发表于 2018-12-10 13:17 | 显示全部楼层
有做过齿轮齿条升降机的朋友们吗?
发表于 2018-12-16 11:12 | 显示全部楼层
这个计算过程正是我需要的,谢谢
发表于 2020-3-10 20:08 | 显示全部楼层
谢谢学习,谢谢楼主,
发表于 2020-3-11 14:07 | 显示全部楼层

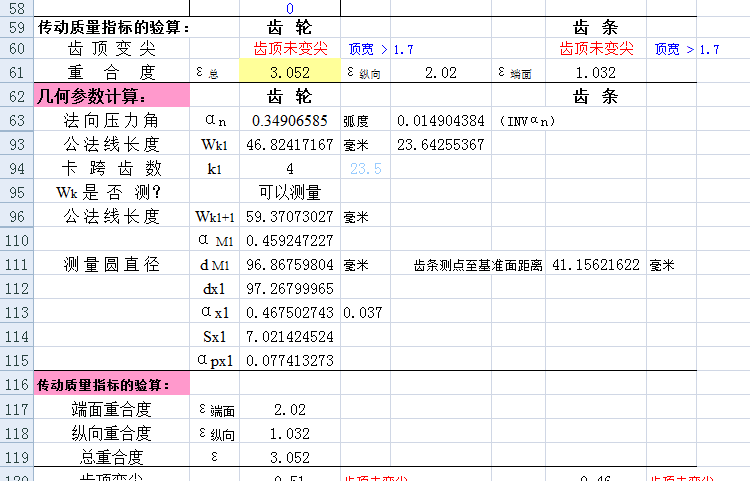

齿轮齿条啮合相对比较简单,但是其端面啮合重叠系数的计算好像有问题。本程序中的例子计算是2.02,是按齿轮手册中的公式套的。但有的计算公式与之不同,计算的结果是1.002好像也有问题。如果把齿条看作是一个巨大的齿轮用齿轮啮合的计算软件来计算时只有1.5多一点。所以,端面啮合系数2.02是否有问题的?
参数:mn=4.25,z1=21,an=20,螺旋角b=16,xn1=0.52015.与斜齿条啮合。有兴趣的朋友可以一试。
发表于 2020-3-11 14:18 | 显示全部楼层
本帖最后由 DD99 于 2020-3-12 08:19 编辑

程序还把端面与纵向写反了。截图怎么发不了了呢?
发表于 2020-3-12 08:47 | 显示全部楼层
本帖最后由 DD99 于 2020-3-14 07:49 编辑

变位斜齿与斜齿条的啮合端面重合度的计算平时碰到的不多。以上面的参数(han*=1,cn*=0.25)正确的端面重合度应是1.502,纵向重合度是1.032.
发表于 2020-4-13 10:31 | 显示全部楼层
