韩国的行走马达2级行星减速比计算求解，请大神指教！

李玉志66

happyhrc 发表于 2018-11-11 19:38
1-(83/17+1)*(83/10+1)=-56.058, 行走齿轮箱一般齿圈输出，输入和输出旋向相反。

您这个是两级回转的输出比吗？这个二级是齿圈输出，不是行星架。而且如果行星架输出，方向是不用加负号的。

submariner

李玉志66 发表于 2018-11-12 09:43
一级是行星架输出，但是会带动齿圈旋转，方向和太阳轮一样，二级是齿圈输出，方向与太阳轮相反，如果一级 ...

如果是第二级齿圈输出而且第一级和第二级共用齿圈，那么就是差动装置，完全不能这么算减速比

submariner

第二级行星架固定，共用齿圈输出，卷筒类机构常用；减速比
1-（1+83/10）*（1+83/17）=-53.70588

changjunju12680

楼主没有讲清结构布置，什么输入什么输出，大家就在这里瞎讨论

changjunju12680

李玉志66 发表于 2018-11-12 09:43
一级是行星架输出，但是会带动齿圈旋转，方向和太阳轮一样，二级是齿圈输出，方向与太阳轮相反，如果一级 ...

你怎么知道人家是什么输入什么输出啊？真是莫名其妙，都没有搞清楚结构情况就瞎说

李玉志66

submariner 发表于 2018-11-12 10:16
如果是第二级齿圈输出而且第一级和第二级共用齿圈，那么就是差动装置，完全不能这么算减速比

就是一般的工程机械用的行走马达，二级。

李玉志66

submariner 发表于 2018-11-12 10:16
如果是第二级齿圈输出而且第一级和第二级共用齿圈，那么就是差动装置，完全不能这么算减速比

就是一般的工程机械用的行走马达，二级。

submariner

李玉志66 发表于 2018-11-13 08:37
就是一般的工程机械用的行走马达，二级。

如果低速级行星架固定，那么减速比如前面帖子算的那样，是   -53.70588，应该不会错

fizz

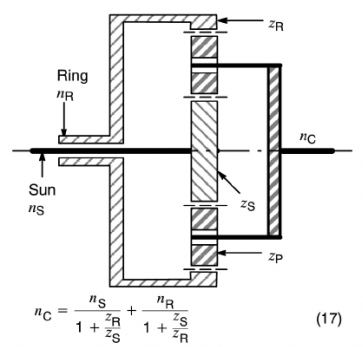

第一级为双输入，减速比计算可参考AGAM6123,总速比为-53.706

hyfjy

画个图，就简单了。
