求助冠齿轮设计,大侠们请提供参考意见,帮忙设计 三维图

[复制链接]
发表于 2018-10-7 21:12 | 显示全部楼层 |阅读模式
8齿轮币

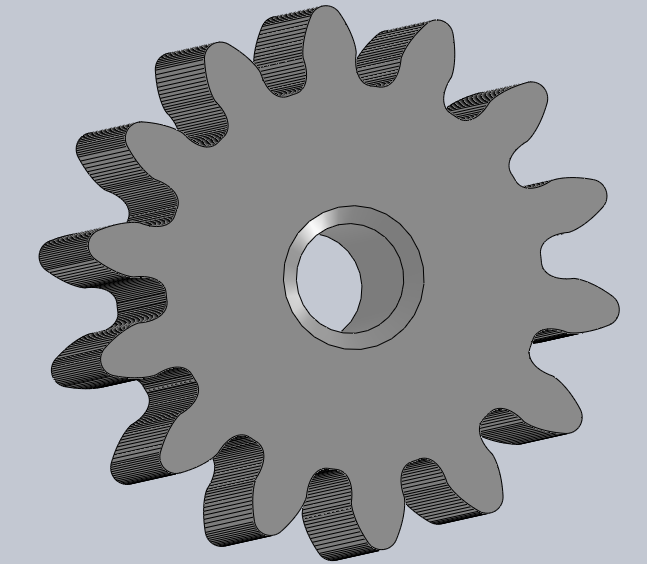

直齿轮小齿轮,模数:0.6;齿数:14;压力角:20;变为系数0.0095,如附件,做了修型处理
求面齿轮三维,模数:0.6;齿数:31;压力角:20;内径:13.8;外径:19.8;可以适当变动,冠齿轮高度大概1.3左右高度能提供设计步骤更好,非常感谢,

 楼主| 发表于 2018-10-7 23:15 | 显示全部楼层
奇怪怎么没有上传。再试一次看看

M06Z14X0095.zip

368.76 KB, 下载次数: 14, 下载积分: 齿轮币 -2 枚

如题

发表于 2018-10-10 11:41 | 显示全部楼层

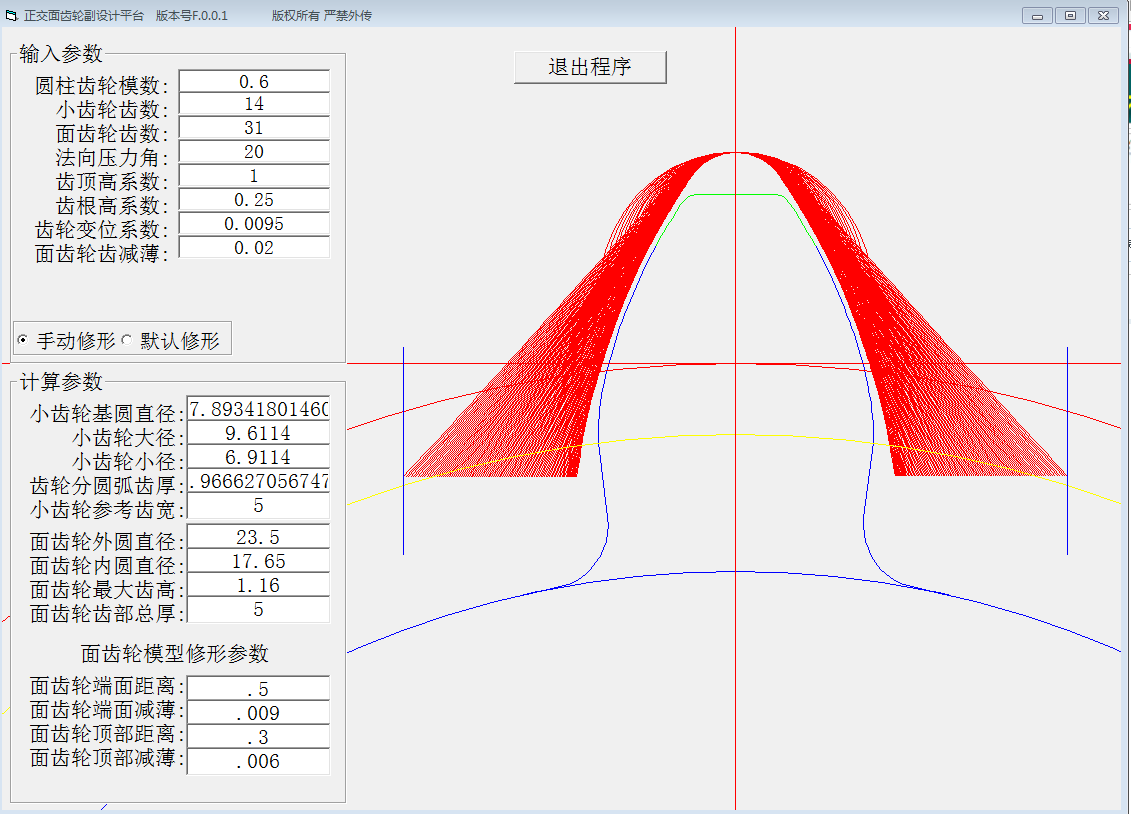

小径太小了,建议适当加大,如果要保证齿宽,得适当加大小径和大径。 微信图片_20181010112220.png

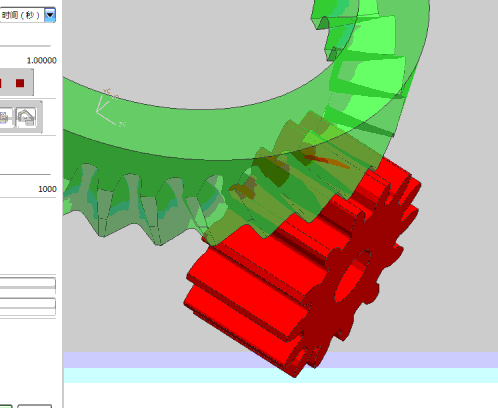

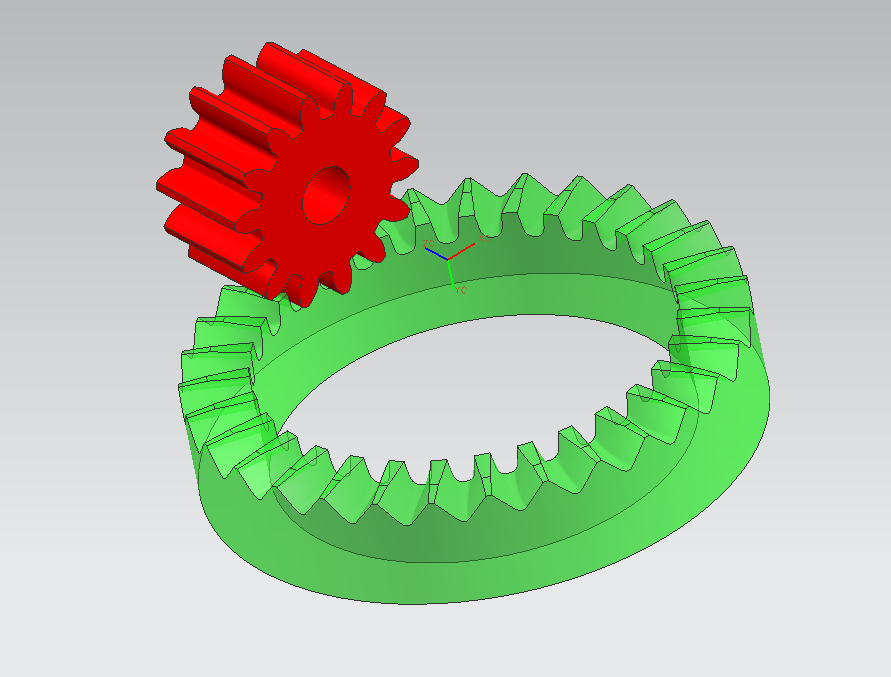

发表于 2018-10-10 11:47 | 显示全部楼层
 楼主| 发表于 2018-10-10 14:05 | 显示全部楼层
感谢回复.我这边先商量一下如何修改,
 楼主| 发表于 2018-10-11 09:07 | 显示全部楼层
费老师.因为空间限制,假设保留最大外径19.8和小径13.8,模数改成多少合理?我看看重新取值模数.保证齿数不变情况下
发表于 2019-7-2 17:15 | 显示全部楼层

请问这是什么软件?
发表于 2019-7-24 09:47 | 显示全部楼层
hyfjy 发表于 2018-10-10 11:41
小径太小了,建议适当加大,如果要保证齿宽,得适当加大小径和大径。

费老师,你有画冠齿的UG插件吗,麻烦你发我一份,谢谢了
1014924340@qq.com
发表于 2019-8-19 08:27 | 显示全部楼层
加大直径,看是否还会有干涉。
发表于 2021-12-13 17:02 | 显示全部楼层
楼主是做粉末冶金齿的啊
