有没有弧齿调试的师傅帮忙看下这个怎么调！

ko82004 · 发表于 2018-9-19 08:25

您需要登录才可以下载或查看，没有账号？注册

x

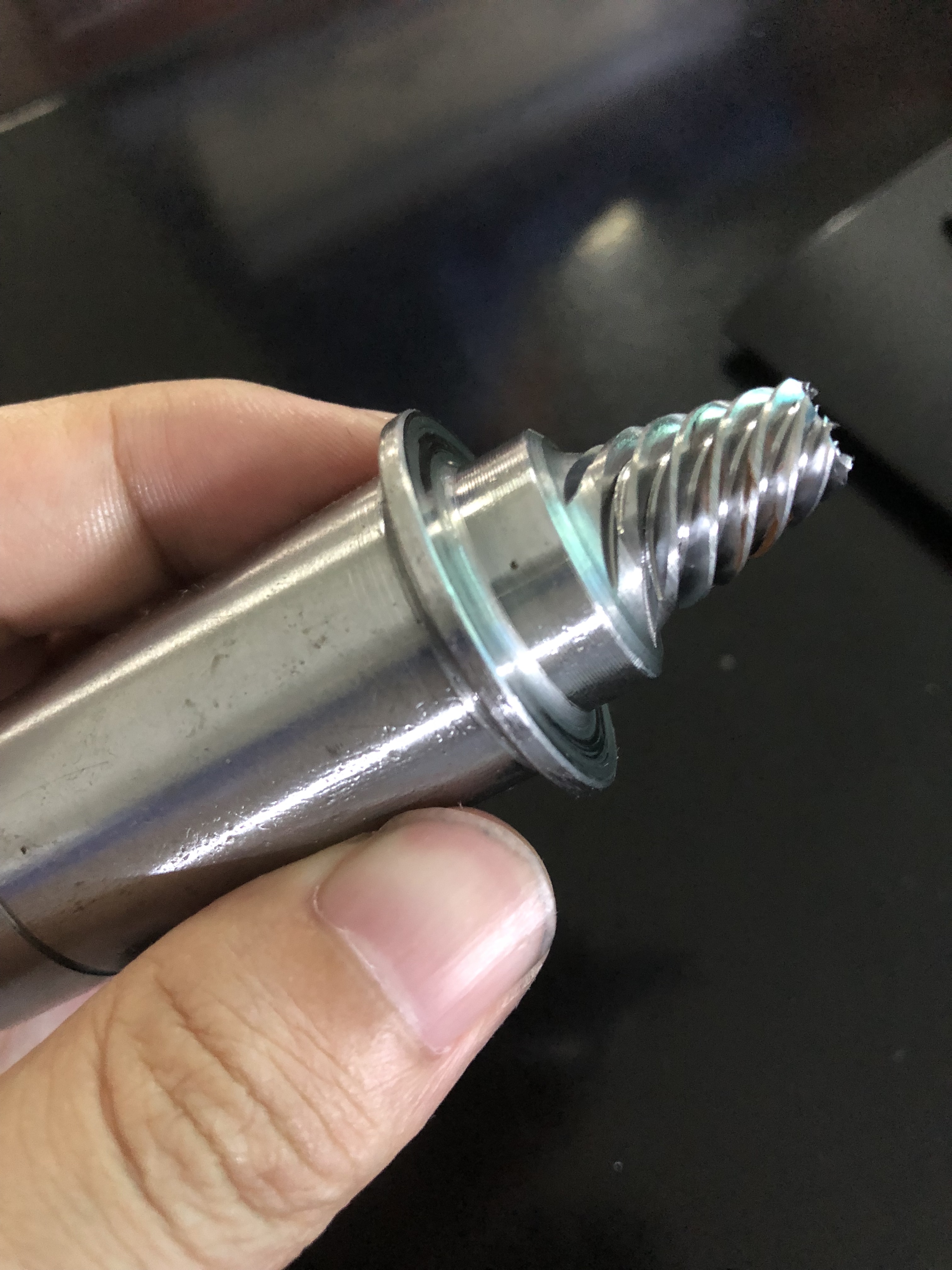

大轮成形法一刀切的！小轮展成法，凹凸面分2刀切的，现在大轮凹面接触区域在大端，想把它调回小端，小轮凸面螺旋角要改大，但是小轮的凸面大端已经跟图上一样有一道接刀痕迹了，再改大痕迹会更明显，好像进入无解了，是要从新计算调整卡吗还是从其他方面改，有没师傅指点下！

ko82004 · 发表于 2018-9-19 08:54

现在就是要接触面好小轮上那一道就会很明显，要那一道没有，接触面大轮就会偏大端，越偏大端那一道就越不明显直到消失可以，还有小轮接触面看起来是蛮窄的线的但是看大轮的啮合面是个面，是因为啮合的时候有滑动摩擦的原因吗？这个正常吗？

天桥底下 · 发表于 2018-9-21 14:52

路过，，回一下帖

xiaodi868 · 发表于 2018-10-3 14:21

看着不错，楼主是用什么软件建模的？
